東芝推出用於直流無刷電機驅動的600V小型智能功率器件

2023-8-24 來源：東芝作者：-

—表麵貼裝型小型封裝有助於減小表貼麵積和電機驅動電路板的尺寸—

中國上海，2023年8月24日——東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，推出兩款600V小型智能功率器件（IPD）---“TPD4163F”和“TPD4164F”，可用於空調、空氣淨化器和泵等直流無刷電機驅動應用。“TPD4163F”和“TPD4164F”的輸出電流（DC）額定值分別為1A和2A，於今日開始支持批量出貨。

這兩款新產品均采用表麵貼裝型HSSOP31封裝，與東芝之前的產品相比，表貼麵積減小了約63%[1]---這不僅縮小了電機驅動電路板的尺寸，同時也降低了電機高度。

考慮到在供電不穩定的地區，供電電壓可能波動較大，因此該新產品還將電壓從東芝之前產品[1]的500V提升到600V，提高了可靠性。

即日起用戶可訪問東芝官網獲取“無感直流無刷電機驅動電路參考設計”，其使用了新產品TPD4164F，以及帶有矢量控製引擎的TMPM374FWUG微控製器的相關功能。

未來，東芝將繼續擴大自身的節能電機控製產品線，提供各種封裝和改進的器件特性，為提高設計靈活性以及實現碳中和目標做出貢獻。

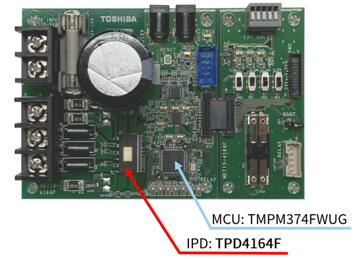

無感BLDC電機控製電路參考設計

采用TPD4164F的無感BLDC電機控製電路

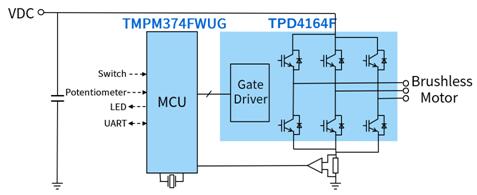

簡易方框圖

. 應用

適用於家用電器的直流無刷電機

-風扇電機（空調、空氣淨化器、通風扇、吊扇等）

-泵

. 特性

-小型化封裝：

表麵貼裝型HSSOP31：17.5mm×11.93mm（典型值），厚度＝2.2mm（最大值）

-高額定供電電壓，確保電源電壓波動時的運行餘量：VBB＝600V

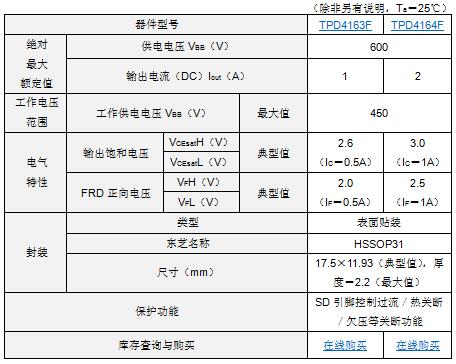

.主要規格

注：[1] DIP26封裝產品（停產產品）：TPD4123K、TPD4123AK、TPD4144K、TPD4144AK、TPD4135K和TPD4135AK

如需了解有關新產品的更多信息，請訪問以下網址：

TPD4163F

https://toshiba-semicon-storage.com/cn/semiconductor/product/intelligent-power-ics/detail.TPD4163F.html

TPD4164F

https://toshiba-semicon-storage.com/cn/semiconductor/product/intelligent-power-ics/detail.TPD4164F.html
