礦物鑄件材料在機床的應用及前景

2019-11-7 來源：成都普瑞斯數控機床有限公司作者：李青

公司展出的VMC60B 立式加工中心、大連科德數控股份有限公司展出的KMC400S U 五軸銑車複合立式加工中心等機床，廣泛采用一種新型節能、環保的高強度人造花崗石礦物鑄件材料，用以替代傳統的鑄鐵材料製造機床，受到機床製造行業和機床用戶的關注。

這種新型材料具有高阻尼性、高耐磨和耐腐蝕性、高精度和高穩定性等特點，可替代傳統鑄鐵、鑄鋼、天然花崗石等傳統材料。可廣泛應用於機床、電子、醫療、航空、印刷等行業，用以提高設備的精度和速度，增加工作穩定性，延長工模使用壽命。

這種礦物鑄件製造技術來源於德國。經過不斷發展，現在國內很多製造企業已基本掌握該鑄造技術，並具有相關自主知識產權。如山東克萊澤新材料科技有限公司、蘇州凱爾曼新材料科技有限公司、山東納諾新材料科技有限公司、大連光洋鑄石床身有限公司等企業已掌握相關的製造技術，同時也初步形成一定的市場規模。該技術與產品已被廣泛應用於很多數控設備及其他工業領域，並因其良好的節能性能和經濟特性，正受到越來越多的用戶青睞。

礦物材料鑄件的製造技術

1.礦物材料鑄件的成型原理

礦物材料鑄件也稱人造大理石或樹脂混凝土，是一種新型複合節能環保材料鑄件。該礦物材料是以改性環氧樹脂和固化劑為膠結劑，以花崗岩和石英砂顆粒為集料，采用科學級配比並加入一定的輔助劑，經多道工藝複合而成的一種鑄件。在常溫下澆鑄而成，成型精度高，尺寸穩定。通過特殊的粘接劑實現了複雜外形的鑄造，所以便於用來製造機床的結構鑄件。

2.礦物材料鑄件的主要特點

礦物材料鑄件是一種相當環保的材料鑄件。相對於傳統的鑄鐵材料鑄件，有其天然的獨特優勢，主要體現在:

（1）良好的減振性

礦物材料鑄件由於內部顆粒結合密度小、分布均勻，其常溫複合成型的方式與鑄鐵材料采用高溫製造成型有著本質區別，所以可以獲得極好的減振性，其阻尼特性是鑄鐵材料的10 倍左右（見圖1 礦物鑄件材料與鑄鐵材料阻尼特性對比），從而可大大減小機床加工時，機床振動對機床加工精度所造成的影響。

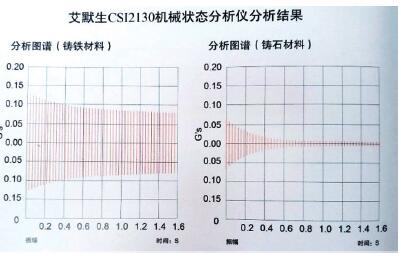

圖1 礦物鑄件材料與鑄鐵材料阻尼特性對比

（2）極佳的熱穩定性

礦物材料鑄件是在常溫下合成，其固化反應放熱量低而且成型時收縮變形小，其內部殘餘應力集中小，成型精度高。礦物鑄件的熱傳導率數一般為:1~3W/mK, 而鑄鐵鑄件的熱傳導率數一般為40~50W/mK，因此，礦物鑄件對加工環境所產生的熱量及高溫不敏感，從而有利於保證機床的精度。

（3）成型能力強、周期短且精度高

礦物材料鑄件具有很好的成型能力，可以把線管、液壓管、鋼件等其他嵌件預埋在鑄件中並一次成型，且由於礦物材料的低粘度和固化成型時的低收縮率，從而使礦物鑄件獲得較好的精度及表麵粗糙度，進一步降低了機械加工的成本，同時，也使鑄件的交貨周期從幾個月縮短為十幾天。極大地節約了時間和生產成本，也提高了用戶的生產效率並能獲得極好的經濟效益。

（4）耐腐蝕性強

礦物材料鑄件具有極好的耐化學品性能，能抵抗酸堿性溶液、冷卻液、切削液等化學品的腐蝕。而鑄鐵鑄件由於其原材料為鑄鐵，往往對酸堿性溶液、冷卻液、切削液的耐腐蝕性差，容易生鏽。礦物材料鑄件因其電絕緣、不導磁、耐腐蝕，具有極好的物理化學惰性，耐用時間長。

（5）降低加工、裝配成本，設計包容性好。

礦物材料鑄件是可以常用的線管、液壓管、叉車槽、冷卻水管、排屑槽、鋼件等預先整合在鑄件中。從而使設計和生產達到最優化，節省了加工及裝配時間，也降低了機加工、機械和電氣裝配以及物流轉運等多方麵的生產成本，所以，礦物材料鑄件的生產總成本比焊接結構或者灰鑄鐵鑄件低。同時，鑄件整體外形美觀，結構緊湊，特別適合機床床身的製作，包容性較好（見圖2）。

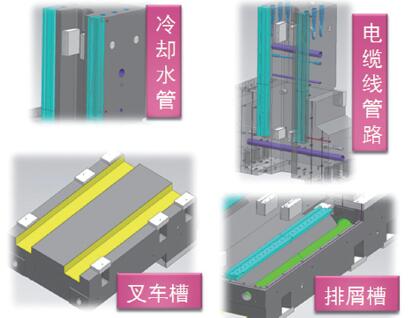

圖2 礦物鑄件的設計包容性

3.礦物材料鑄件的製造工藝流程

雖然不同用途的礦物材料鑄件，其製造工藝流程會有差別，但就總體而言，其製造工藝流程大致相同，具體可以分為: 原材料配比、混合攪拌、模具製作、部件裝配、澆鑄、夯實鑄件，最後成型（見圖3）。

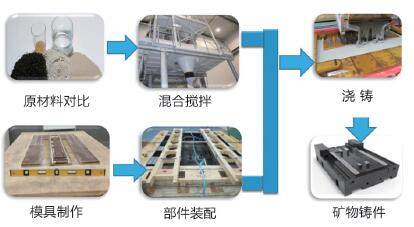

圖3 礦物材料鑄件的製造工藝流程圖

（1）原材料配比

礦物鑄件是由砂石、填充料、樹脂膠黏劑、固化劑、緩凝劑等原材料按照一定的百分比調配而成的。其原材料的比率多少往往對礦物鑄件有較大影響，另外，砂石的種類、硬度、粒度大小、形狀和含水率都會對礦物鑄件的強度等有比較大的影響，所以，隻有不斷研發、試驗、優化原材料比率，才能鑄造出更好的礦物鑄件。

（2）混合攪拌

通過攪拌機或者數控化式連續式攪拌機讓各類砂石、填充料、膠黏劑和添加劑均勻分布和充分混合的過程。攪拌時間不能過短，否則混料不充分; 同時需要攪拌均勻、使砂石填料充分潤濕，否則會影響澆鑄後的產品的性能。

（3）模具製作及部件裝配

預先製作相應的專用模具，並將其他環節的線管、液壓管、叉車槽、冷卻水管、排屑槽、鋼件等圖1 礦物鑄件材料與鑄鐵材料阻尼特性對比圖2 礦物鑄件的設計包容性預先整合在模具中，便於鑄件的整體澆注成型。

（4）澆注

將充分攪拌的原材料澆灌入預先做好的模具中。與普通鑄鐵澆注類似，該過程要盡可能快速的完成。同時還要通過機械振動的方式，減少氣泡，讓原料快速、緊密的結合。與鑄鐵材料澆注相比，澆注是在常溫下完成，其能耗較低，符合低碳節能環保的要求。

（5）固化成型

在常溫下即可固化形成礦物鑄件。而鑄鐵鑄件往往需要較長的製造周期，且過程複雜，而礦物鑄件其製造周期一般為10~15 天左右，所以礦物鑄件大大縮短了生產周期。降低了生產成本。

礦物材料鑄件的主要技術參數

礦物鑄件由於材料不同，與鑄鐵鑄件相比，關鍵技術參數指標（如: 抗壓強度、彎曲強度等）比鑄鐵鑄件要遜色一些。為解決此難題，一般礦物鑄件其鑄造壁厚設計為鑄鐵的3~4 倍，以滿足其結構的強度要求。然而，其優勢是密度小、比重低，熱傳導率低，成型快，精度高，具體對比見表1。

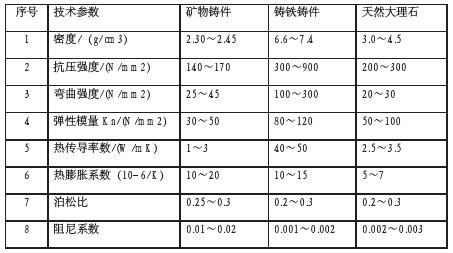

表1 礦物鑄件技術參數與鑄鐵鑄件對比

另外，礦物材料鑄件其熱變形小，成型精度高，加工餘量一般較少，所以相應減少了加工成本。

礦物材料鑄件的應用前景

礦物鑄件經過不斷地開發及應用，現已經在一些領域廣泛使用，與傳統的鑄鐵鑄件相比，具有很多獨特的特點和優勢，已越來越受眾多工業企業的青睞（見圖4）。

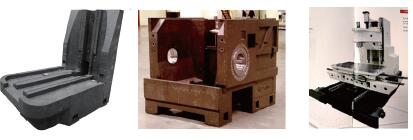

圖4 礦物材料鑄件應用

隨著礦物鑄件樹脂配方體係的不斷開發和完善，集料種類的選擇和級配的不斷優化，以及礦物材料鑄件產品力學性能測試的不斷提升，從而可生產出更加高品質的礦物材料鑄件產品，以獲得更多用戶的認可和青睞。

隨著我國工業水平的不斷發展，以及對環境保護的要求越來越高，將會有越來越多的鑄造行業企業進行轉型升級，越來越多的企業將會采用這種新型材料製造設備，以減少使用傳統鑄鐵材料所產生的工業廢水、廢渣、廢氣所帶來的環境汙染。
