電機驅動著世界運轉

2018-4-27 來源：安森美半導體作者：-

電機是許多電器的主要組成部分之一，而控製電機運轉的電機驅動器則是電機的靈魂所在。本文將為您介紹由安森美半導體新推出電機驅動器模組方案，並了解其如何搭配Arduino MICRO一起運作，來簡化電機驅動設計方案。

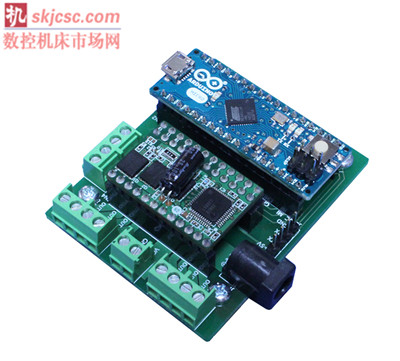

安森美半導體電機驅動模組解決方案套件搭配Arduino MICRO*1來簡化電機驅動設計

電機驅動器的種類相當多，以配合驅動不同的電機種類（步進、直流有刷、直流無刷…），這使得在設計電機驅動方案時變得比較複雜，對於需要使用電機來開發應用的設計工程師而言，得花費大量時間來選擇器件。該過程通常需要深入了解器件的詳情，包括規格、功能和外部電路設計配置。工程師們也需要在原型設計上投入大量資源和精力，它需要調整外部組件或者所使用電機的行為模式，甚至得找到一個案例來研究樣本，通常在完成最終設計之前需要進行多次迭代。如今，已經有更方便的做法，可以大幅簡化電機驅動設計。以下將先介紹一款安森美半導體的電機驅動器，以及其電機驅動模組解決方案。

首先，我們想要先介紹安森美半導體的電機驅動器LV8548MC，它可以作為雙通道H橋直流電機驅動器或單通道步進驅動器，占用空間小，外部組件數量最少。它支持4V至16V的單電源供電，並兼容3.3V和5V控製輸入。LV8548MC采用高達1A直流驅動電流，支持正向/反向、製動、續流，並且具有RDSON <1Ω（典型值），低待機電流（<1uA）和在150°C（最小值）時熱關斷功能。目標應用包括冰箱，熱水器，POS打印機和舞台燈等。

LV8548MC專注於需要簡單驅動單一電源的電機，且無需進行外部調整的應用，以及需要更小的電路板空間來實現小型化的應用，除了緊湊型10引腳封裝的旁路電容外，不需要其他外部組件。LV8548MC具備低功耗、低待機電流1uA（最大值）和低工作電流，支持高工作電壓和最大額定值為4.0V至16V，電源最大額定值為20V。LV8548MC是12V步進電機和有刷直流電機控製應用的最佳解決方案。

電機驅動器模組解決方案套件可縮短開發流程，使工程師能夠輕鬆快速地驅動不同類型電機的設計和原型設計解決方案。安森美半導體的電機驅動器模組解決方案套件提供了一個插入式電機驅動器模組、底板、API庫和友好的圖形用戶界麵（GUI）。這種方法可簡化設計過程，使隻有有限經驗和電機驅動知識的工程師能夠開始設計各種電機類型，而無需深入了解有刷直流電機、步進電機和BLDC電機類型或電機控製方法。配有電動機驅動器模組LV8548MC的電動機驅動器模組解決方案套件LV8548MCSLDGEVB剛於2018年4月上市。

安森美半導體的電機驅動模組解決方案套件選擇了Arduino MICRO*1，這是一種業界標準的控製器，已廣泛應用於原型開發和教育。因此，對於那些首次使用MCU的工程師也可以輕鬆開始設計電機驅動應用。

這套電機驅動器模組解決方案套件的優點，包括使用插入式電機驅動器模組，來對電機功能進行快速原型設計，支持GUI和API庫，可以輕鬆定製設計。它可以通過標準化電機驅動器模組（引腳和尺寸）來實現可互換電機，通過采用多個電機驅動器模組，可靈活地用於各種電機應用。它通過電機驅動程序包可協助工程師開發，通過專用API電機控製功能庫，支持電機驅動程序軟件開發，通過簡單的GUI操作為Arduino MICRO生成半自動源代碼，使用GUI和API庫可以輕鬆定製您的設計。

安森美半導體的電機驅動器模組解決方案套件提供易於使用、快速啟動和開放式架構的概念。它們允許具有有限電機驅動設計經驗的工程師快速開始和進行快速原型設計，可節省開發時間和成本，並且通過可更換的電機驅動模組可以輕鬆評估不同種類的電機。您可以在日常工作中運用它們而受益，從而能夠更快更輕鬆地完成項目，同時實現優化的成品電機驅動設計。

LV8548MCSLDGEVB是其中一款模組，未來將會開發更多新產品，請留意本司最新的公佈。
