摘要: 針對大型龍門刨床B2025 目前存在的問題，對其電氣控製係統進行全麵的技術改造，增加銑削功能以適應各種加工要求。該控製係統以PLC 為核心以及人機界麵為控製界麵，完成開關量邏輯控製、轉速控製、工作台智能調節及人機界麵交互; 西門子直流調速器6ＲA80 實現刨削控製係統改造; 西門子變頻器MM440 實現銑削功能控製。通過
改造，提高了係統的可靠性、穩定性，操作界麵簡單、友好，滿足生產加工多元化要求。


      0 引言

      某廠的一台由武漢重型機床廠70 年代生產的B2025 型龍門刨床，經過近40 年的使用［4］，電器元件嚴重老化導致在加工時工作台往複換向過程中對齒輪箱的撞擊非常嚴重，影響龍門刨床的使用壽命，更換減速箱齒輪後仍不能正常工作，現已不能滿足生產需要［2］; 而且近年來隨著機械產品結構的不斷調整，陸續出現了非連續加工零件，市麵湧出越來越多元化的產品，僅僅刨削功能已不能滿足快速發展的生產需求。

      因此對該大型龍門刨床增加銑削功能並且進行電氣控製係統的綜合改造，以提高設備性能，滿足該龍門刨床各種加工生產要求。

      1、 刨銑功能技術要求

      通過對原龍門刨床工藝流程和控製方法的研究，刨銑功能的主要技術要求如下:加工件最大寬度: 2 500 mm; 加工件最大高度: 2000 mm; 加工件最大長度: 8 000 mm; 工作台工作速度( 無極) : 3 ～ 60 m/min; 垂直刀架水平移動最大行程: 2 950 mm; 垂直刀架和側刀架抬刀高度: 0 ～ 120mm; 側刀架垂直移動最大行程: 2 000 mm。

      2、 刨銑功能改造總體方案設計

      2． 1 總體方案設計

      依據機床工藝控製過程和技術要求，針對雙電機驅動重型刨床，為了實現刨銑兩用功能，刨削功能采用功率較大的普通直流電機實現; 銑削功能采用小功率的交流變頻電機通過減速機來實現，並完成電氣控製係統設計。

     刨削時，原機床驅動工作台的大功率直流電機功率為60 kW，成本較高，且工作性能穩定可靠，因此改造時保留拖動方式不變，工作台拖動采用直流調速器，要求調速器調速範圍寬、節能效果顯著。

     銑削時，拆除原機床一個垂直刀架，並且在拆除垂直刀架溜板上增加一台15 kW 銑頭，在主減速箱與交流變頻電機之間增加一套銑削減速機，來滿足銑削時直流電機對工作台的驅動要求，確保銑削時，工作台低速運行時穩定，不抖動、不爬行。增加一套電磁離合器來實現刨削和銑削電機之間的切換。變頻器具有低速性能好、響應快、定位精度高，過載能力強等優點，因此主傳動采用變頻器配15 kW 交流變頻電機來驅動工作台的運行，以滿足工作台銑銷時的加工要求。

     龍門刨床的大部分動作屬於邏輯控製，因此以PLC 為核心實現開關量邏輯控製，觸摸屏實現人機界麵( HMI) 交互和刨銑的切換。觸摸屏主畫麵實時顯示龍門刨銑床的運行狀態以及故障信息［3］。PLC、變頻器、直流調速器及觸摸屏都選擇西門子公司產品，因為配套的係統兼容性較好，運行方便、穩定可靠。製作電氣控製櫃一台，方便龍門刨銑床控製以及檢測維修。控製係統結構框圖如圖1 所示。

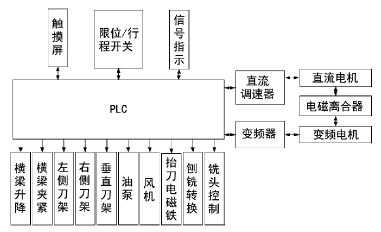

                 圖1 控製係統結構框圖


      2． 2 控製係統各部分流程設計


      2． 2． 1 自動控製子模塊/工作台點動

      自動控製有三種工作方式，在加工時根據所加工工件的工藝要求進行選擇，其控製流程如圖2 所示。

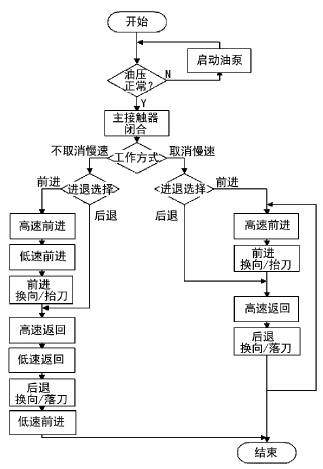

                        圖2 工作台自動控製流程圖


      工作台分別有點動控製和自動控製兩種運動方式，其中點動控製用來調整工作台步進和步退動作［1］，工作台在啟動前需先啟動潤滑油泵。自動循環控製是以PLC 為核心，以接近開關等配合相關電路和PLC 梯形圖程序來完成。

      2． 2． 2 橫梁控製子模塊

      橫梁控製是指橫梁的升降、夾緊放鬆控製，在橫梁動作前先要對橫梁進行放鬆控製，移動到位後橫梁夾緊。確保絲杠和螺母之間的無間隙配合，在橫梁下降動作完成後有短暫的回升控製，緊接著執行夾緊動作，回升控製時間由定時器設定。在橫梁升降過程中碰到接近開關，控製程序結束運行，升降電動機停止。橫梁調整必須在工作台停止運行時進行，那麽在硬件電路中和程序執行時需要設計聯鎖電路。橫梁控製子模塊流程圖如圖3 所示。

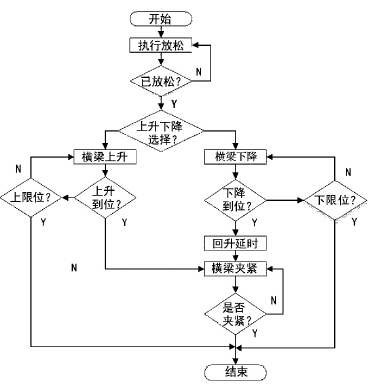

                                 圖3 橫梁控製流程圖


      2． 2． 3 刀架控製子模塊

      交流電動機的正反轉動作控製的刀架進刀動作、退刀動作。刀架自動控製是指四個刀架的自動進給、快速移動控製。其中兩個側刀架和一個垂直刀架完成水平、垂直方向的刨削動作，另一個垂直刀架安裝銑刀完成銑削動作。刀架快速移動時必須在工作台停止運行時進行。選擇開關完成刀架的選擇［4］，並將電信號送給PLC，PLC 根據合理的邏輯判斷並產生輸出信號，相應的交流電機響應並進行正反向控製，完成刀架的自動進刀、退刀的控製。

      2． 2． 4 故障報警及位置調整子模塊

      故障報警子模塊是為了係統在出現故障時，對係統進行安全保護。在控製係統設計時除了基本功能外，還必須設計一些安全聯鎖保護功能，以保證係統安全可靠地正常運行。位置調整子模塊是為了在控製係統啟動檢測一些運動部件故障動作，先進行故障排除並進行位置調整，使運動部件運行到合適位置。在本係統中，一般設置工作台前進/後退極限保護，橫梁上升/下降極限保護以及刀架極限保護。

      3 、刨銑功能控製係統設計

      3． 1 控製係統總體硬件結構

      根據控製係統的要求，本係統選擇德國西門子S7－200 係列的PLC。係統的大部分輸入輸出量是數字量，其中，一共數字量輸入點為42 個，數字量輸出點為29 個，因此選擇西門子PLC CPU224( AC /DC 繼電器) 為主機，並擴展2 個數字量擴展模塊，他們分別是一個EM223 ( 16DI /16DO，繼電器輸出) 、一個EM223( 16DI /16DO，晶體管輸出) ［4－8］。

      3． 2 刨削功能硬件結構

      3． 2． 1 直流調速器的選型

      直流調速器的選型主要依據所控製的ZBD－93型直流電機的額定電源電壓( 220 V) ; 額定直流電壓( 即電樞電壓= 220 V) ; 額定電樞電流( 305 A) 及運行方式( 兩象限或四象限，該係統的直流電機在四象限運行) 幾個要素來進行選型。綜合考慮以上幾個要素最終選擇西門子6ＲA8087－6DV62 直流調速器。啟動直流調速器將電機銘牌上的參數輸入到直流調速器，設置結束按下確認鍵，結束電機數據的輸入。

      3． 2． 2 輔助功能硬件的選型

      本係統用接近開關用作限位控製，接近開關重新選擇綜合考慮使用環境、檢測物、電源電壓、使用壽命和價格等因素，選擇歐姆龍直流3 線式E2E －X5E1( 非屏蔽) 型接近開關若幹，大小為M12，檢測距離為5 mm，一般設定檢測距離為0 ～ 4． 0 mm。

      本係統用旋轉編碼器來檢測刨床工作台減速及返回信號［9］，並將信號送給PLC。旋轉編碼器的選型綜合考慮以下三方麵因素: ①機械安裝尺寸; ②分辨率; ③電氣接口。為合理利用PLC 的24 V 電源，最終選擇E6A2－CW3E 型增量式旋轉編碼器，該旋轉編碼器的分辨率為500( 脈衝/轉數) ，與之相配套安裝的耦合器的型號為E69－C04B，用金屬安裝的配件為E69－1。

      3． 3 銑削功能硬件結構

      主傳動采用變頻器配15 kW 交流變頻電機來驅動工作台的運行。變頻調速電機一般均選擇4 級電機，基頻工作點設計在50 Hz，頻率0 ～ 50 Hz( 轉速0～ 1480 r /min) 範圍內電機作恒轉矩運行，頻率50 ～100 Hz( 轉速1480 ～ 2800 r /min) 範圍內電機作恒功率運行，整個調速範圍為( 0 ～ 2800 r /min) 。根據控製要求，在滿足基本驅動設備的要求，要提高輸出轉矩，選擇6 級電機，其工作特性與直流調速電機相同，調速平滑穩定，最終選擇YVP －180L－6 型變頻電機來實現工作台調速的目的。

      變頻器的選型綜合考慮所控製變頻電機的實際電流值以及負載特性等。所驅動的電機屬於恒功率型負載，要求低速運行時轉矩要足夠大，變頻器電壓電流都要匹配［10］。最終選擇Siemens MM440 型變頻器進行調速。通過減速機、變頻電機，電磁離合器綜合帶動工作台運動，完成銑削動作。

      4 、係統控製分析及人機界麵設計

     4． 1 刨削功能係統控製分析

     按照機床的工作要求以及刨削銑削的工藝對控製係統的要求，設置自動工作和手動工作兩種模式，符合操作人員的操作習慣，圖4 為係統控製流程圖。

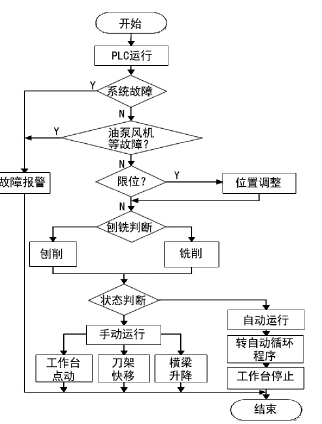

                            圖4 係統控製流程圖


     機床刨削時在手動工作模式下能夠完成以下幾個動作，分別是垂直刀架快速進給、左/右側刀架快速進給、橫梁升降夾緊控製、工作台步進前進和步進後退等動作［4］。

     機床刨削時，電磁離合器分離，工作台分別向前和向後兩方向運動，其運動的速度值由電位計W1、W2 設置，設置值送給6ＲA80 全數字直流調速裝置。當滿足啟動條件的情況下，按下工作台相應前進、後退按鈕，6ＲA80 全數字直流調速裝置即解除封鎖輸出相應電壓，電機響應開始運轉帶動機床工作台作相應的運動［9］。旋轉編碼器檢測機床工作台減速及返回信號，並將其檢測到的信號送給PLC。慢進和慢退的速度值由整流裝置參數設定。PLC 控製正反方向給定及慢進、慢退等信號給6ＲA80 全數字直流調速裝置，同時6ＲA80 全數字直流調速裝置控製電壓輸出大小及方向，實現刨床工作台自動控製［8］。機床銑削時， 15 kW 的變頻電機啟動，電磁離合器結合，主電機僅起傳遞作用使得工作台處於銑削運行狀態，其速度值由變頻器設定來控製電機運行速度，完成銑削動作。

      龍門刨銑床橫梁控製主要有上升、下降，夾緊、放鬆控製，上下的調整移動和自動夾緊相互配合自動的工作。由按鈕站上的橫梁上升和橫梁下降按鈕控製，PLC 檢測其輸入信號，並控製其升降接觸器、夾緊放鬆接觸器，控製交流電動機正反運轉，完成橫梁升降、夾緊、放鬆控製［9］。工作台自動循環工作時，橫梁自動夾緊於立柱上。橫梁上升或下降時，首先放鬆，上升或下降完成後自動夾緊，夾緊信號由過電流繼電器檢測，通過PLC 自動控製完成。圖4 給出了係統總體控製流程。

     4． 2 人機界麵設計

    人機界麵( HMI) 的選型綜合考慮品牌、接口形式、屏幕尺寸、穩定性、可靠性、使用壽命和價格等因素，以及工業現場條件和控製要求，最後選用西門子10 寸觸摸屏HMI Smart line1000 IE。運用WinCCflexible 組態軟件實現人機界麵( HMI) 交互［11］。人機界麵( HMI) 的主要功能是用觸摸屏控製下位機( PLC) ，以達到控製機器各部件的目的。控製係統主要由主畫麵、橫梁升降、風機油泵、故障顯示畫麵等組成。通過組態形成的控製係統畫麵，可以使工作人員通過觸摸屏進行數據的輸入、啟動或停止整個機器，以及監控整個係統的運行狀況。

      設計橫梁動作控製界麵可以實時顯示橫梁工作在哪一步，按下畫麵返回按鈕時，畫麵將切換到主畫麵; 按下故障顯示按鈕時，畫麵將切換到故障顯示畫麵上。觸摸屏的每個操作畫麵都與主畫麵以及故障顯示畫麵聯接起來，當故障報警時主畫麵的報警燈閃爍並且蜂鳴器響起，切換到故障顯示畫麵，可以觀察故障信息。故障排除後，報警自動解除。圖5 給出了故障顯示畫麵。

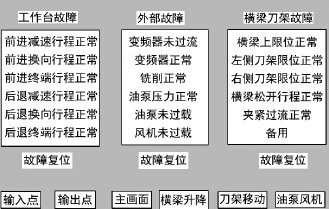

                         圖5 故障顯示畫麵


     5、 結語

     本機床經過PLC、西門子6ＲA80 直流調速器刨削控製改造以及西門子MM440 變頻器增加銑削功能控製，既沒有改變操作人員的操作習慣，又增強了進給控製功能，同時節約了改造資金、提高了控製係統和驅動係統的可靠性、提高了加工效率、穩定性和自動化水平，促進了技術進步。實現了多元化的產品加工，滿足了市場需求。
