化繁為簡: ANCA Motion CyGrind軟件創立外圓磨削新標準

2022-7-12 來源： ANCA 作者：-

智能功能，專家級效果

ANCA Motion的CyGrind交鑰匙數控解決方案在完整的硬件和軟件包中結合了曆年來的技術創新和卓越而強大的易用性及計算能力，使複雜的外圓磨削變得簡單且容易操作。

直觀的操作

有了CyGrind交鑰匙解決方案，非專業人員也能夠加工處理兩軸或更複雜的多軸任務，如凸輪軸磨削。對用戶來說，無論經驗多少，CyGrind行業領先的功能都能使加工非中心和非圓形的部件變得更為簡單。

CyGrind不僅為外圓磨削行業，也為希望將機械車間功能最大化的客戶設立了新的標準。它的係列功能可解決許多問題，例如，即使專家級程序員無法參與，仍可確保專家級的效果；可靠地生產出符合公差要求的部件；提供新的生產力水平。對於習慣於使用傳統外圓磨削解決方案的客戶來說，CyGrind可以其現代化的軟件設計和直觀操作為客戶提供突破性的用戶體驗。

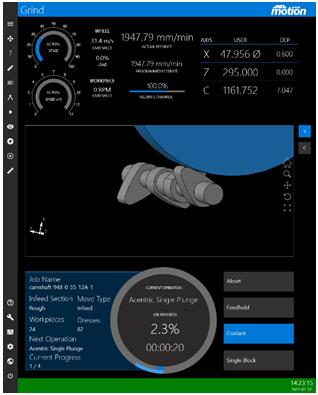

高度直觀的用戶界麵意味著操作者無需具備專業的NC編程知識。他們可以利用幾何圖形庫，3D可視化和高度直觀的提示來創建，配置和執行任務。外部dxf文件也可以導入軟件進行使用。

外圓磨削，尤其是具有特殊幾何形狀的工件，以前必須由具備高級數控編程技能的專家級操作人員完成。有了CyGrind，初學者可以通過拖放完成此類工作。高度直觀的提示可引導用戶完成整個工作流程，包括磨削前的模擬流程。

外圓磨削，尤其是具有特殊幾何形狀的工件，以前必須由具備高級數控編程技能的專家級操作人員完成。有了CyGrind，初學者可以通過拖放完成此類工作。高度直觀的提示可引導用戶完成整個工作流程，包括磨削前的模擬流程。

針對各種磨削操作可相應調整其工藝參數，如粗加工，精加工，後處理和火花放電。高級磨削模式還可以實現這些功能的啟用和禁用。

生產率高

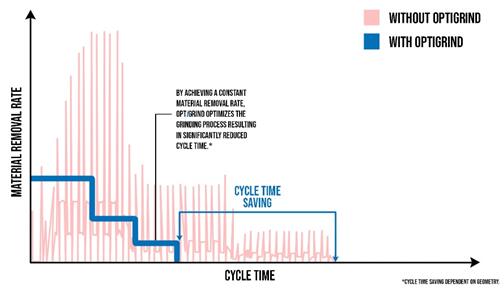

作為一個顯而易見的挑戰，OptiGrind功能對如何從資本投資中獲得最大的生產率作出了巧妙的解答，借助其強大的功能可使周期時間縮短50%。

OptiGrind可降低材料去除率，而不是讓磨削輪以恒定速度進出，恒定速度會受到工件在某個部分時最慢速度的限製。例如，在更為光滑的情況下，磨除材料很少，磨削輪可更快進出，提高效率。

OptiGrind不僅具備高度先進的運動控製技術，還擁有在CNC控製中進行大量數據計算的能力。ANCA Motion最新一代的AMC6數控係統采用先進的算法，每分鍾可處理300,000個程序段（3300K BPM），是行業中的毋庸置疑的佼佼者。

功能強大

CyGrind作為功能強大的解決方案，可為全球機械車間中一些最棘手的問題提供答案。

CyGrind可在一個係統中加入多個砂輪，進一步提高生產率和準確性。同一工作單元上的不同砂輪可執行不同的任務，而無需進行更換。除去停機時間，更換砂輪也會使準確性降低，尤其在需要注意微米或亞微米細節的情況下，這一問題會更明顯。

CyGrind支持磨削時的一係列自動化增強功能，如過程中測量，探測和自動化砂輪修整。通過過程中測量，可以在磨削時實時測量零件的尺寸。這樣便無需在測量時拆下零件，也由此縮短了周期時間。

CyGrind使用幾何參考點完成設備上的零件定位。運用軟件可以輕鬆選擇參考台肩，它既支持自動數字化（用於帶有接觸式測頭的機器），也支持手動調整（使用砂輪）。

對於砂輪修整，CyGrind充分靈活，也可配合高頻率修整，最多可支持三個金剛石修整器。

另一個突出的功能是MPG進給功能。MPG進給功能由ANCA集團於1995年推出，用於公司的TG7工具磨床和CL4外圓磨床單元。在此後的幾年裏，其他公司紛紛效仿ANCA，使MPG成為了數控機床中的常規部件。

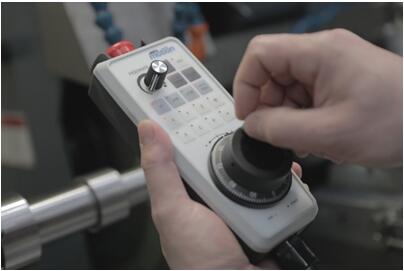

MPG通常由帶有手輪的控製麵板操作，手輪沿著刀具路徑的編程軸以預設的小幅增量移動CNC機床。MPG進給功能可用於正向和反向的運動。

在CyGrind中，MPG進給功能可用於生產前設置，並檢測潛在的問題，如砂輪與工件的碰撞風險。

它可與實時偏移功能結合使用，隨時利用軸偏移避免此類潛在的碰撞。這兩種功能相結合可使調試和故障排除更便捷。

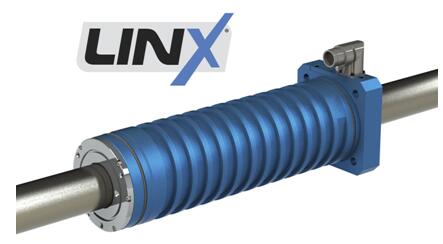

LinX®直線電機

若CyGrind與ANCA Motion的LinX®管狀直線電機結合使用，基於LinX®電機的直接驅動特性及其高速和加速特性，CyGrind可在縮短周期時間的同時提供卓越的表麵光潔度。

LinX®直線電機專為機床應用而設計，在數以千計的高精度五軸磨床應用中成績斐然。其創新的管狀結構為機床製造商帶來了大量優勢，包括維護成本低，熱性能更穩定，機器占地麵積更小以及機床安裝更安全。

曆史與能力

ANCA Motion成立於2008年，是ANCA集團的子公司。ANCA集團在三軸到五軸工具磨床和刀具磨床領域有著豐富的經驗，擁有超過45年的全球領先地位，在航空航天，醫療，汽車和其他領域成就了許多創新舉措，滿足了世界最嚴苛企業的需求。

ANCA集團在運動控製領域發展了大量技術性的專業知識，這對其在高科技領域的發展至關重要。

ANCA Motion是機器製造商的合作夥伴，在全球範圍內設計並提供定製化的高精度運動控製解決方案。

CyGrind是一種硬件及軟件解決方案，配備了ANCA Motion的Commander軟件，AMC6 CNC控製器，觸屏HMI，遠程控製麵板，伺服驅動器，伽馬係列旋轉電機以及LinX®管狀直線電機。
