淺析曲軸磨床的可靠性改進

2020-10-15 來源：上汽通用五菱汽車股份有限公司寶駿基地發作者：張紅，黃懷翔

摘要：由於磨削加工中鐵泥較多，采用水基乳化液進行加工冷卻的磨床，冷卻液經過過濾後依然存在部分微小鐵泥，長期積累後，冷卻係統調壓機構受影響出現故障，導致機床頻繁停機。主要介紹 JUNKER 磨床使用的冷卻係統調壓機構結構、原理和缺陷，以及針對此問題製定的改進方案，實施完成後極大地提升機床可靠性。

關鍵詞：JUNKER 磨床；停線率；可靠性改進

1 、JUNKER 磨床使用的冷卻係統調壓結構特點

JUNKER 磨床在曲軸加工中用於軸頸外圓磨削，隨著使用時間的累積，運行穩定性明顯下降，成為整線瓶頸[1]。本文主要基於實際運行數據，分析磨床穩定性差的影響因素，針對故障占比最大的問題做出改進，最終實現磨床加工可靠性提升的目標。見圖 1。

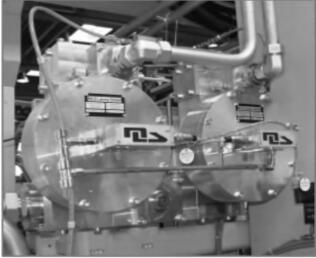

圖 1 JUNKER 磨床結構示意圖

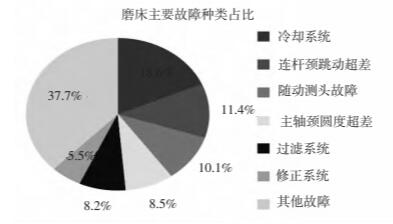

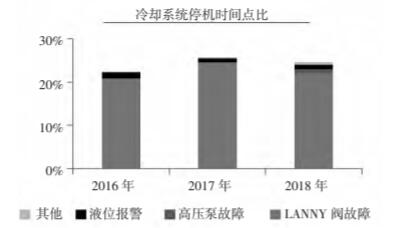

圖 2 所示為 2016 至 2018 三年中磨床主要故障種類占比情況，冷卻係統故障占比位居首位。圖 3 顯示冷卻係統故障占比逐年遞增，停機次數和時間到2018 年超出 20%。根據圖 2 圖 3 分析，磨床可靠性主要受冷卻係統影響，要達到提升目的需要提高冷卻係統可靠性。JUNKER 磨床冷卻係統結構簡單，故障高發點主要為 Lanny 閥。

圖 2 磨床主要故障種類占比

圖 3 冷卻係統停機時間占比

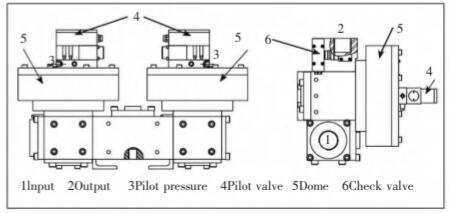

JUNKER 磨床在軸頸加工工藝中，工件質量精度範圍僅 5 μm，冷卻係統在磨削工件時的不同階段提供不同壓力的冷卻液，用於冷卻、衝洗砂輪和工件，供液壓力不穩定將導致批量工件軸頸圓度不好。改進前冷卻係統使用比例 Lanny 閥調節冷卻壓力，Lan－ny 閥組成結構如圖 4，主要由比例氣控閥和腔體組成，係統輸出模擬量控製氣閥開度調節腔體大小改變輸出壓力。JUNKER 磨床一個加工循環中單通道需要完成 4 個軸頸磨削，每個軸頸磨削需要切換 5次壓力，完成一個加工循環單個 lanny 閥切換 20 次。

圖 4 Lanny 閥機構組成

機床使用時間 1 年後，伺服比例 Lanny 閥閥芯由於長期地頻繁動作，內部數個密封圈出現磨損導致動作卡滯或冷卻液泄漏，機床開始出現軸頸圓度過程能力差、冷卻報警頻繁等問題。Lanny 閥受物理結構組成和控製原理的限製，可改進空間小。因此，磨床可靠性提升方案為使用三相交流變頻器替代 Lan－ny 閥調壓。

2 、冷卻係統驅動結構改進

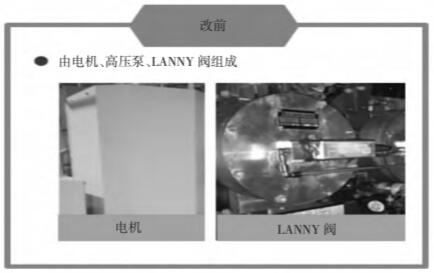

磨床冷卻係統原有設計驅動結構主要由 Lanny閥、電機和高壓泵組成。電機啟動後以固定轉速帶動高壓泵提供冷卻液，冷卻液壓力通過 Lanny 閥調節。磨床磨削曲軸軸頸時，冷卻壓力在 0 MPa、0.1

MPa、0.3 MPa、0.8 MPa 之間快速切換，由於磨床加工精度極高，冷卻壓力直接影響軸頸圓度，當 LANNY閥異常時，冷卻壓力切換不及時或不穩定，工件軸頸圓度過程能力下降或機床報警停機，嚴重時產生工件批量報廢。

圖 5 為改進前後對比，改進後的結構由三相交流變頻器、電機和高壓泵組成。變頻器啟動後，實時獲取機床加工壓力需求，直接控製驅動電機調節轉速驅動高壓泵輸出冷卻壓力。

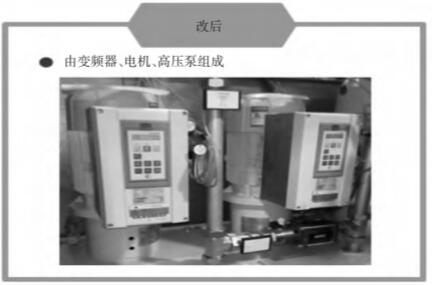

圖 5 冷卻係統驅動結構改進

3 、電機控製方式改進

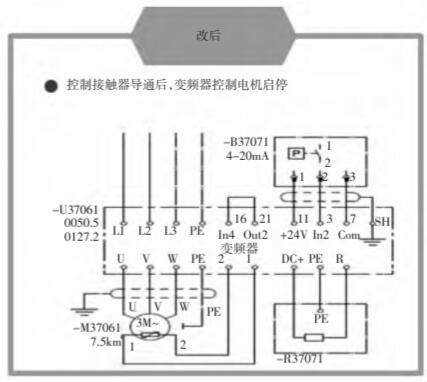

如圖 6 所示，改進前電機由 PLC 邏輯控製三相交流接觸器吸合後啟動，改進後電機將不再直接受PLC 控製，而是由變頻器控製電機啟停。並實時根據係統設定壓力調節電機轉速。

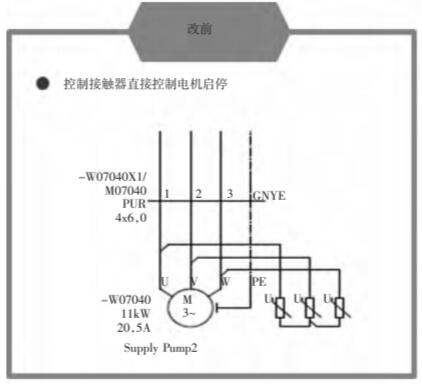

圖 6 電機控製方式改進

4 、冷卻壓力調節方式改進

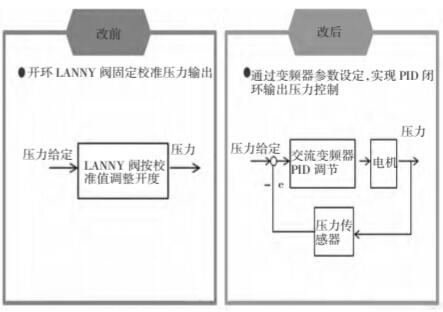

Lanny 閥的壓力調節需通過示教實現，調壓係統屬於開環係統，係統壓力調節反應稍緩，受閥芯穩定性影響大，在加工環境惡劣時，冷卻液中雜質含量較多，直接影響閥芯密封部件，致使密封不嚴，壓力建立不起來，影響加工質量。由於 Lanny 閥的開度調節是通過示教實現，所以當輸出的冷卻壓力與設定壓力差距大的時候無法自動調節適應，機床報警停機。如圖 7，改進後應用變頻器 PID[2]閉環控製，在泵的輸出管路的壓力傳感器實時反饋冷卻液壓力給變頻器，變頻器將其與係統給定壓力對比，當出現偏差時，立即調節電機轉速實現偏差的不斷縮小並最終消除偏差，改進後冷卻液壓力更穩定、更準確。

圖 7 冷卻壓力調節方式改進

5 、冷卻壓力調試方式改進

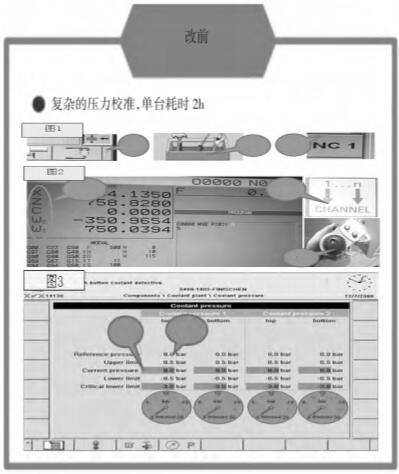

JUNKER 磨床應用的比例 Lanny 閥的控製壓力校準設定需要複雜的操作才能實現，包括分別對三個不同壓力單獨進行設定、運行專用程序啟動機床輸出冷卻壓力，核對實際壓力和設定壓力差異並進

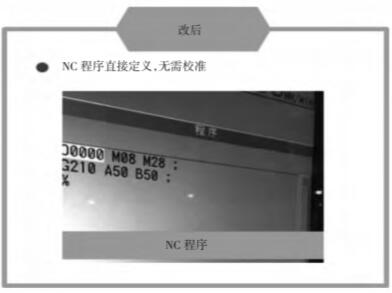

行人工調整直到差異為 0。據曆史作業工單時間統計，單台校準作業耗時約 2 h，改進後，無需再作壓力校準，隻需按工藝需求，在 NC 程序中定義冷卻液壓力即可實現自動調節，如圖 8 所示。

圖 8 冷卻壓力調試方式改進

LANNY 閥內部密封件數量大成本高，單個閥的配套密封件單價達 2 萬元，應用中不僅有長時間、高頻次的停機問題，在備件成本方麵的耗費也極大。因此，改進後不再使用 LANNY 閥，具有極大的成本優勢，如圖 9 所示。

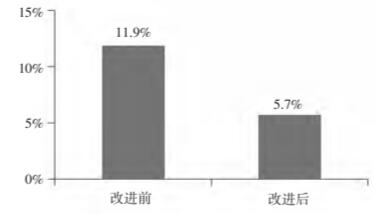

圖 9 改進前後停線率對比

6 、結束語

通過改進，冷卻液壓力控製應用具有高柔性特點，通過 NC 程序定義壓力值，冷卻液壓力即可在 0~1 MPa 範圍內自動調節。其次，因 PID 閉環控製具有提高係統穩態性能和動態性能的優點，使變頻器可以自動調節泵的轉速輸出目標壓力，響應速度快，壓力輸出穩定準確[3]。改進後經過 1 年的運行，機床開通率提升，如圖 9，停線率降低 6%，機床可靠性顯著提高。
