數控全自動衝擊試樣 U形缺口加工係統的設計、製造及應用

2020-9-24 來源：中航飛機股份有限公司長沙起落架分公司作者：肖文，駱軍輝，翟光耀，胡建雄，韓金軍

摘要: 材料力學性能中的衝擊試驗對缺口的幾何形狀、尺寸、粗糙度都有嚴格要求，受到設備及技術條件的限製，現有技術加工出的衝擊試樣試驗衝擊值和材料的真實衝擊性能有一定的差距，主要缺口的幾何形狀、尺寸、粗糙度及加工損傷幾個方麵因素所致。設計、製造的數控衝擊試樣 U 形缺口加工係統集數控砂輪修整裝置和數控磨床為一體，衝擊試樣缺口加工自動化程度高，可在缺口磨削的同時對砂輪進行多次動態修整，微米級的砂輪修整及缺口磨削保證缺口尺寸、粗糙度和近於無損加工缺口，使得試驗衝擊值最大限度地接近材料的真實衝擊性能。

關鍵詞: U 形缺口; 數控砂輪修整; 無損加工; 衝擊性能

衝擊性能是材料力學性能重要指標之一，材料衝擊性能的試驗［1］值與真實值間的差異取決於試樣加工狀態和試驗過程，試樣加工的難點是缺口加工，缺口加工外在質量體現在缺口形狀、公差尺寸、粗糙度、加工損傷程度幾個方麵，內在質量體現在衝擊性能的試驗值與真實值間的差異大小。

對超高強度鋼材料，砂輪磨削缺口成型方法一次可加工多個試樣，砂輪磨削的表麵粗糙度和形狀規則度較好，是目前衝擊試樣缺口加工的首選方法，但是存在砂輪修整技術難題，砂輪修整程度達不到精確量化，中途修整過程繁瑣，U 形缺口整體加工效果不理想。

1 、數控全自動衝擊式樣 U 形缺口加工

係統的設計特製 200 × 2 × 32 超細粒度砂輪片，通過特殊磨削工藝進行衝擊試樣 U 形缺口加工，加工後的缺口粗糙度達到Ｒa0． 2。數控砂輪修整裝置與數控磨床一體化設計的數控全自動衝擊試樣 U 形缺口加工係統，可同時進行砂輪修整與缺口磨削。

對砂輪修整及缺口加工過程進行試驗數據分析，優化機器參數設置，編製加工程序( 砂輪修整程序、衝擊試樣 U 形缺口磨削加工程序) ，實現砂輪修整與缺口加工的全自動化操作。

1． 1 數控全自動衝擊試樣 U 形缺口加工係統結構

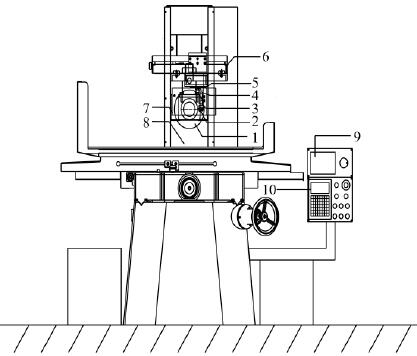

數控全自動衝擊試樣 U 形缺口加工係統結構圖及實物分別如圖 1、圖 2 所示。

1—特製砂輪片; 2—金剛石筆坐; 3—金剛石筆; 4—金剛石筆架;

5—伺服電機驅動 Z 軸旋轉平台; 6—伺服電機驅動 X 軸移動

平台; 7—砂輪防護罩; 8—平麵磨床;

9—輪修整裝置控製係統; 10—磨床控製係統

圖 1 數控全自動衝擊試樣 U 形缺口加工係統結構

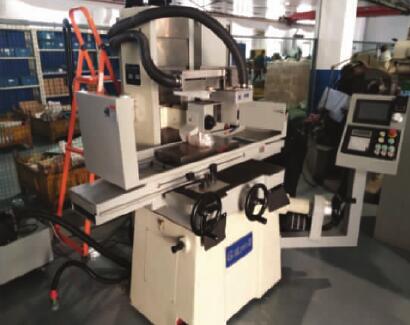

圖 2 數控全自動衝擊式樣 U 形缺口加工係統

1． 2 工作原理

衝擊試樣 U 形缺口加工係統分為兩個相互獨立的子係統: 砂輪修整係統和磨床加工係統，工作模式也可分為兩種: 同步式( 見圖 3) 和交替式( 見圖 4) 。同步式是指在缺口磨削和砂輪修整同時進行，交替式是指缺口磨削和砂輪修整交替進行，即缺口磨削時砂輪不修整，砂輪修整時缺口不磨削，這兩種工作模式的選擇可根據試樣的數量和材質來確定，如對鋼製件試樣，砂輪磨損量小可采用同步式，對鈦合金等砂輪磨損量大，可采用交替式，全自動模式指的是同步式。

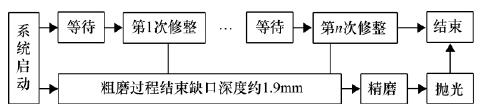

圖 3 衝擊試樣 U 形缺口加工係統同步工作模式

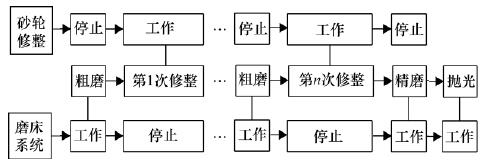

圖 4 衝擊試樣 U 形缺口加工係統交替工作模式

2 、應用

2． 1 數控全自動衝擊式樣 U 形缺口加工係統可對砂

輪進行微米級的動態修整，磨削出的衝擊式樣 U 形缺口形狀好，見圖 5; 人工加工缺口由於砂輪的磨損如不及時修整就會形成不規則的缺口形狀，見圖 6。對衝擊試樣缺口加工而言人工修整砂輪費時費力，缺口磨削過程中需多次停機進行砂輪修整，修整過程又需反複將砂輪與修整器和缺口進行位置對中，整個加工過程有一點做不到位都會影響缺口加工質量。

圖 5 係統加工缺口

圖 6 人工加工缺口

2． 2 係統在缺口磨削的不同階段按程序依次進行粗

磨( 砂輪進給量 3 μm) 、精磨( 砂輪進給量 1 μm) 和拋光( 砂輪進給量為 0) ，結合超細的砂輪粒度，加工的缺口粗糙鍍可達到Ｒa0． 2，無需單獨增加研磨工序，避免了對衝擊試樣缺口的二次破壞。

2． 3 係統在動態保證磨粒鋒銳度和在冷卻液下的微進給磨削極大地降低了材料的損傷程度，粗磨砂輪進給量 3 μm，精磨砂輪進給量 1 μm，

2． 4 數控全自動衝擊式樣 U 形缺口加工係統加工的衝擊試樣缺口具有形狀公差尺寸小、粗糙度低和近似於無損的加工效果，對超高強度 300M 這類對缺口狀態比較敏感的材料衝擊試驗值提高較大，取同爐批次300M 分兩組進行加工，試驗對比數據見表 1。

表 1 超高強度 300M 鋼衝擊試驗數據對比( 單位 J)

從表 1 可以看出，數控全自動衝擊試樣 U 形缺口加工係統加工的試樣比人工模式加工試樣的衝擊值提高 23% 。

無論人工模式或機器模式加工衝擊式樣缺口都不會改變材料本身的衝擊值，材料衝擊性能是材料的固有屬性，試驗衝擊值與材料固有衝擊性能的差異與試樣的加工質量和試驗過程有關，缺口加工質量體現在缺口的形狀、粗糙度及材料加工損傷程度幾個方麵，缺口加工質量不高會導致試驗衝擊值下降，偏離材料本身的衝擊性能，特別是對缺口質量敏感度高的超高強度 300M 鋼而言，缺口加工質量越好，試驗衝擊值就越接近材料本身的衝擊性能，反之就會造成衝擊值與材料本身的衝擊性能偏離度過大。

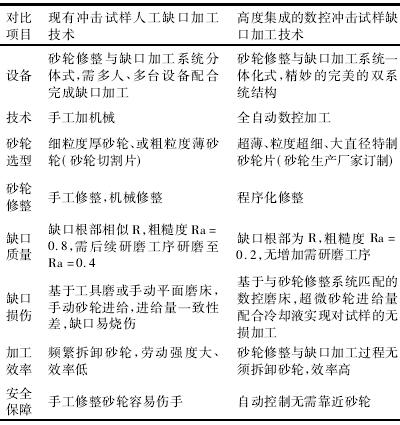

2． 5 數控全自動衝擊式樣 U 形缺口加工係統對比人工優勢見表 2。

表 2 係統加工與人工加工缺口對比

3 、結論

衝擊試樣 U 形缺口加工質量三要素: 缺口形狀、粗糙度、加工損傷，數控全自動衝擊試樣 U 形缺口加工係統的動態砂輪修整可保證砂輪始終處於最佳的形狀與磨粒鋒銳度，配合數控磨床在冷卻液下的微進給磨削，保證缺口形狀、粗糙度的同時最大限度的降低加工損傷，從而使試驗衝擊值大幅提高而更接近材料的衝擊性能。
