薄壁零件的數控車削

2020-5-1 來源：韶關市乳源瑤族自治縣中等職業技術學校作者：崔毅

摘要：薄壁零件的加工由於夾緊力、車削力、車削熱、內應力、振動與變形等因素的影響，使工件產生較大的變形，導致零件的加工質量難以保證。筆者從工件的裝夾、刀具要求、程序的編製等方麵進行綜合考慮，解決了薄壁零件的車削加工難題，從而有效提高了零件的精度，保證了產品的質量。

關鍵詞 ：薄壁零件車削加工夾具程序

薄壁零件因其結構緊湊、質量輕、節省材料等特點，在各工業部門日益得到廣泛應用。但由於薄壁零件強度低剛性差，加工過程中極易變形，難於保證零件的加工精度，所以薄壁零件加工難成為一個凸顯的問題。下麵以某型號產品的一薄壁套筒為例，對薄壁零件的數控車削加工工藝進行研究。

1、影響薄壁零件加工精度的主要因素

影響薄壁零件加工精度的因素有很多，但歸納起來主要有以下三個方麵：

1.1 易受力變形

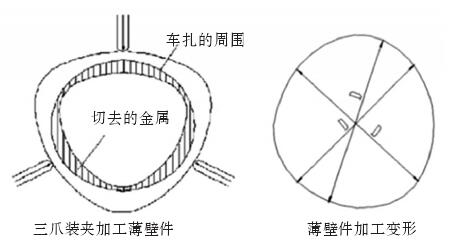

因壁薄，在夾緊力的作用下，容易產生變形，從而影響工件的尺寸精度和形狀精度。如圖1 所示。

圖 1 工件振動變形

1.2 易受熱變形

因工件較薄，切削熱會引起工件熱變形，使工件尺寸難以控製。

1.3 易振動變形

在切削力（特別是徑向切削力）的作用下，容易產生振動和變形，影響工件的尺寸精度和形狀、位置精度和表麵粗糙度。

2 、薄壁零件加工案例分析

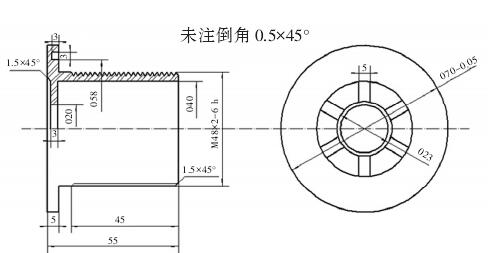

如下圖 2 所示，是企業接單生產的薄壁零件。為了提高產品的合格率，我們從工件的裝夾（夾具的設計加工）、工藝路線分析、刀具幾何參數、切削用量等方麵進行綜合考慮。實踐證明，有效提高零件的精度，保證了產品的質量，提高了生產效率，為企業贏得了經濟效益。

圖 2 薄壁零件

2.1 圖樣、毛坯及加工難點的分析

2.1.1 圖樣分析該零件是一個套類薄壁零件，左端為一個70 mm、厚度為 5 mm 的薄大凸外圓，在外圓右端麵上有一 58 mm、寬度和深度都為 3 mm 的端麵槽，左端中間由壁寬為 5 mm、厚為 3 mm 的六塊肋板組成，肋板中間有 20 mm、厚為 1.5 mm 的圓孔。零件右端為一個圓筒，壁厚為4 mm，在48 mm 的圓筒外圓麵上加工有M48 × 2 的三角螺紋，整個零件的工藝倒角為 0.5× 45°，總長為 55 mm。

2.1.2 零件毛坯分析毛坯是由生產廠家鑄造成型的粗坯，材料為 45#鋼，需要加工零件的外圓、端麵、端麵槽和螺紋部分，其中螺紋是加工重點，每個麵的加工餘量小，隻有 0.5～1 mm，而加工的批量又較大。

2.1.3 從零件圖樣要求及材料分析加工此零件的難度主要有兩點：①主要因為是薄壁零件，材料為 45#鋼，批量較大，既要考慮如何保證工件在加工時的定位精度，又要考慮裝夾方便可靠。而我們通常都是用三爪卡盤夾持外圓或撐內孔的裝夾方法來加工。但此零件較薄，車削受力點與夾緊力作用點相對較遠，還需車削M48 × 2 螺紋，受力很大，剛性不足，容易引起

晃動。因此要充分考慮如何裝夾和定位的問題。②螺紋加工部分厚度隻有 4 mm，而且精度要求較高。

2.2 夾具的設計

2.2.1 右端外圓的裝夾設計此端為薄壁，厚度為 4 mm。從圖 3 中可以看到零件是在三爪自定心卡盤上裝夾，零件隻受到三個爪的夾緊力，夾緊力不均衡，會出現圖 1 的情況，使零件變形。如圖 4 所示，采用開縫套筒裝夾，增大零件的裝夾接觸麵，零件的變形小，此方法可行。

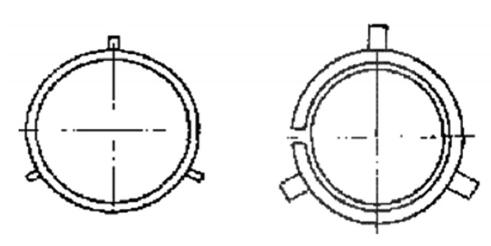

圖 3 三爪自定心卡盤裝夾圖 4 開縫套簡裝夾

2.2.2 裝夾采用的辦法對於毛坯上 5 mm 凸圓的右端麵以及端麵槽、右端外圓和螺紋的車削，裝夾采用的辦法就是先在卡盤的三個卡爪上按要求車削一個直徑為80 mm、深度為 2 mm 的圓孔。之後，分別焊接一個扇型凸台，凸台厚度為5 mm，將卡爪改進成如圖 5 所示的情況，用來夾住零件的左端，然後在零件的右端設計一個專用夾具如圖 6 所示，把其放入內孔中，用來固定並頂住零件右端，從而形成一夾一頂的牢固裝夾，其裝夾示意圖如圖 7 所示。當加工完成後，右端專用夾具可從零件內孔抽出，如圖 8 所示，從而完成零件的裝卸。

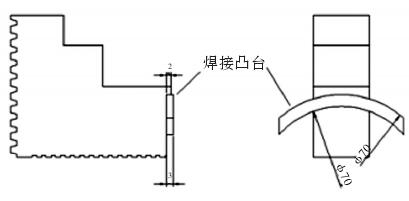

圖 5 卡爪改進

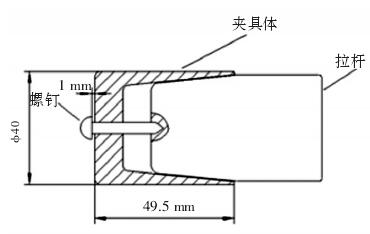

圖 6 專用夾具

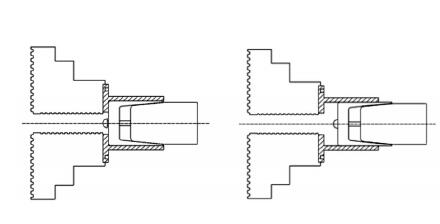

圖 7 裝夾示意圖 8 專用夾具

2.3 加工工藝的製訂

2.3.1 螺紋的加工工藝分析螺紋的加工是該零件的重點和難點，加工部分厚度隻有 4 mm，而且精度要求較高。在加工螺紋的時候，要非常的小心，加工螺紋的切削速度和進給量都要充分考慮。另外，數控加工螺紋的指令也要選擇恰當，可以根據工件的具體情況，分析一下采用哪種程序指令進行螺紋的數控加工。

FANUC 數控係統螺紋編程指令有 G32、G92、G76。G32 是簡單螺紋切削，顯然不適合。G92 螺紋切削循環采用直進式進刀方式，刀具兩側刀刃同時切削工件，切削力較大，而且排屑困難。因此在切削時，兩切削刃容易磨損。從以上對比可以看出，隻簡單利用一個指令進行車削螺紋是不夠完善的，采用 G92、G76 混用進行編程，即先用 G76 進行螺紋粗加工，再用 G92 進行精加工，在薄壁螺紋加工中，將有兩大優點：一方麵，可以避免因切削量大而產生薄壁變形。另一方麵，能夠保證螺紋加工的精度。

2.3.2 合理安排加工工藝路線（見下表）。

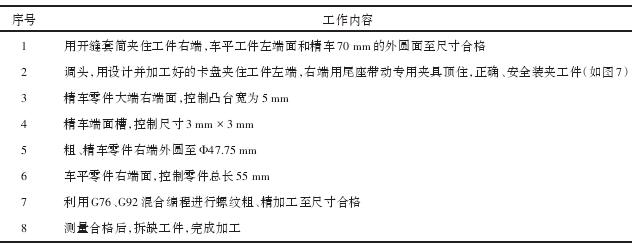

合理安排加工工藝路線表

2.3 加工工藝

2.4 刀具的選擇

該企業所用數控車床與高速鋼刀具都是從外國進口的，其質量與性能都能得到保證。在薄壁零件的車削中，合理的刀具幾何角度對車削時切削力的大小，車削中產生的熱變形、工件表麵的微觀質量都是至關重要的。刀具前角大小決定著切削變形與刀具前角的鋒利程度。前角大，切削變形和摩擦力減小，切削力減小。但前角太大，會使刀具的楔角減小，刀具強度減弱，刀具散熱情況差，磨損加快。所以，一般車削鋼件材料的薄壁零件時，用高速鋼刀具，前角取 6°～30°，用硬質合金刀具，前角取 5°～20°。

2.5 切削參數的選擇

薄壁零件車削時變形是多方麵的，裝夾工件時的夾緊力、切削工件時的切削力、工件阻礙刀具切削時產生的彈性變形和塑性變形，使切削區溫度升高而產生熱變形。所以粗加工時，背吃刀量和進給量可以取大些；精加工時，背吃刀量一般在 0.2～0.5 mm，進給量一般在 0.05～0.1 mm/r，甚至更小，切削速度 60～120 mm/min，不宜過高。根據切削用量的選用原則，合理的確定數控車床的各項切削參數： ① 粗車時，主軸轉速600～800 r/min，進給速度 F120～F160，留精車餘量 0.3～0.5 mm。②精車時，主軸轉速 1 200～1 500 r/min，進給速度 F60～F80，采用一次走刀完成。③螺紋加工時，用 G76 粗車完成後，留給精車餘量 0.1～0.2 mm，再用 G92 指令精車三次，主軸轉速 500 r/min

2.6 切削液的選擇

在車削薄壁工件時，切削液是必不可少的，應根據加工材料、加工性質和刀具材料等具體情況選用適當的切削液，才會更有利於加工的進行。該企業他們統一用專用的冷卻油，冷卻效果明顯，對工件和刀具的潤滑作用很好。最後，進行科學編程並進行單件試製加工後調整，再批量生產。

3 、加工時的注意事項

①要遵守安全操作守則，安全文明生產。

②工件要夾緊，以防在車削時打滑飛出傷人和紮刀。

總之，通過實際加工生產，以上措施很好地提高了薄壁零件的加工精度，減少了工件裝夾與校正的時間，降低了操作者的勞動強度，提高效率並保證加工後零件的質量，經濟效益十分明顯。
