基於Ｅｄｇｅｃａｍ的異型螺紋自動編程技術研究

2016-8-26 來源：沈陽工程學院機械學院，作者：李鐵鋼

摘要：針對異型螺紋的加工問題，研究數控程序編製的自動化。基於Ｅｄｇｅｃａｍ軟件提出了螺紋加工的智能化編程方法；論述了工藝設計、軟件設計和程序編製等關鍵技術，利用ＰＣＩ和ＰＤＩ等二次開發語言編製了程序；以某零件的螺紋圓弧加工實例測試了方法的有效性，實現了螺紋製造的智能化和快速化，為其它智能編程提供了借鑒。

關鍵詞：異型螺紋加工；自動編程；Ｅｄｇｅｃａｍ；二次開發；ＰＣＩ；ＰＤＩ

0、前言

螺紋是機械零件的典型結構，常見的形式是６０°牙型角的普通三角形螺紋，現代零件普遍使用數控機床加工，此種螺紋可在自動化的ＣＡＭ數控編程軟件上編製數控機床加工用程序。

異型螺紋指的是剖麵形狀為圓弧形、梯形及其它複雜剖麵形狀的螺紋，此類螺紋的形狀參數不定，很多無統一的標準參照，現今的計算機輔助編程軟件沒有異型螺紋的編程功能，在編製數控車床加工的程序時，通常手工計算數據點，或者利用宏變量編程，程序代碼手工編寫，程序編製繁瑣且容易出錯。

Ｅｄｇｅｃａｍ軟件是由英國開發的智能數控編程係統，主要應用於數控銑、數控車、數控線切割以及車銑複合等領域［１－２］，是全球最著名的數控編程軟件之一，使用數量居於獨立ＣＡＭ係統前矛，具有完備的客戶二次定製開發功能，可利用ＪＶＡＳＣＲＩＰＴ、ＶＢ和Ｃ＃等語言開發複雜的交互界麵，可基於工藝模型進行非交互自動製造特征識別和構建並進行加工，特別適合開發定製自動化數控編程係統。

本文作者開發了基於Ｅｄｇｅｃａｍ的數控車床異型螺紋自動編程係統，研究了工藝設計、軟件設計和程序編製等關鍵技術。

1、關鍵技術及實現方法

１.１工藝設計

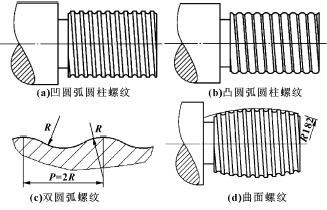

異型螺紋的剖麵由若幹圓弧和直線組合而成，典型的結構如圖１所示。

圖１典型異型螺紋

螺紋加工采用層切法加工，同Z 軸方向平行，由內向外一層層加工，可以采用帶圓弧的普通外圓車刀，也可以采用標準螺紋車刀等實現。

層切法的基本原理是每個異型螺紋剖麵X 向分層擬合加工，當利用６０°角的外螺紋車刀加工如圖２所示外螺紋時，車刀沿Z 向平行進給，每條進給路線擬合成若幹個數據點，數據點軸向步距為L，在粗加工時L 值可取較大值，刀具以擬合點處的（x， z）作為螺紋的加工起點，執行螺紋加工命令，比如，對於ＦＡＮＵＣ０ｉ-ＴＢ係統而言，可以使用單一螺紋加工指令Ｇ３２或螺紋單一循環指令Ｇ９２書寫程序。

圖２異型螺紋剖麵加工

１.２係統設計及功能實現

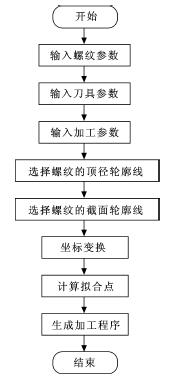

Ｅｄｇｅｃａｍ程序利用二次開發ＰＣＩ（ＰｒｏｇｒａｍＣｏｍｍａｎｄＩｎｔｅｒｆａｃｅ）語言和ＰＤＩ（ＰｒｏｇｒａｍＤｅｖｅｌｏｐｉｎｇＩｎｔｅｒｆａｃｅ）語言編寫接口程序讀寫Ｅｄｇｅｃａｍ數據庫中的幾何信息和拓撲信息實現螺紋的加工［３－４］，異型螺紋自動加工係統運行於Ｅｄｇｅｃａｍ應用界麵上，對話框利用ＶＢ.ｎｅｔ開發，係統的功能流程如圖３所示。

圖３係統功能流程

設螺紋車刀的圓弧半徑為r，取擬合的公差為ε，利用等步長直線逼近法擬合螺紋剖麵，設計算時與Z軸平行的軌跡上的數據點間的擬合步長為L，則計算得：

如圖４所示，設層切計算時由毛坯外向內與Z 軸平行的軌跡上加工，刀具軌跡同左側螺紋剖麵接觸的數據點為p１，下一切削層刀具軌跡同左側螺紋剖麵接觸的數據點為p２， p１和p２間的擬合步長為L１，則計算得：

圖４ X 向擬合步距

設兩個圓弧的圓心分別為O１（x１， y１， z１），O２（x２， y２， z２），由於X 向擬合２層間的擬合距離和螺紋截麵的曲線撓度不大，則O１O２ ≈ p１ p２＝L１，O１（x１，y１， z１）為已知的數據點，則X 向的擬合距離為［５］：

１.３程序生成算法

程序使用變量宏編程實現，每層內用宏變量實現層內的加工，其中＃１變量表示每層數據點同最左側螺紋擬合的Z 坐標（半徑表示），＃４變量表示每層數據點同最左側螺紋擬合的X 坐標（坐標變換後），＃５為層數控製循環變量，＃２變量為層切削的控製循環變量，＃６變量為每層內擬合點的增量，且＃６＝LX 。典型的程序（部分）示例如圖５所示。

圖５加工程序實例

2、應用實例

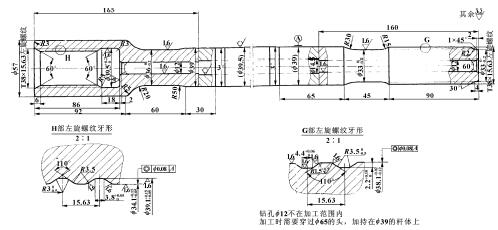

某零件的圖紙如圖６所示，零件兩端頭具有異型螺紋，螺紋由多段圓弧和直線連接而成。

圖６典型異型螺紋零件

此零件先進行除螺紋外的其它工序的加工，最後車削加工兩端頭的螺紋，螺紋加工時編程坐標係設置在零件的右端麵，切削外螺紋使用刀尖圓弧半徑為０.８的６０°的通用外螺紋車刀，切削內螺紋使用刀尖圓弧半徑為０.４的６０°的通用內螺紋車刀。生成的加工程序利用ＶＥＲＩＣＵＴ仿真，仿真結果驗證了係統設計的正確。經過實際零件的切削加工，得到了合格的產品。

3、結論

基於Ｅｄｇｅｃａｍ的異型螺紋自動編程技術研究了異型螺紋的自動編程技術，重點論述了軟件設計、層切法加工的原理和技術等關鍵問題［６］，完成了係統的開發並加工出了合格的產品，提高了異型螺紋編程加工的效率，為其它產品的智能編程提供了借鑒作用。
