基於剛度分析的機器人銑削加工刀具角度優化

2022-9-5 來源：商丘職業技術學院徐州工程學院機電工程作者：黃蓓陳鳳騰

摘要：為提高多軸機器人銑削的加工精度，提出一種新型的刀具方向角優化方法。該方法綜合考慮了串聯機構的固有特性及其與機器人剛度的關係，從而在生成精加工刀具方向角時選擇最佳的機器人姿勢。由於在不改變刀具軌跡的情況下，通過優化選擇刀具的方向角來減少加工誤差，該優化方法無需修改原始刀具軌跡以便補償預測偏差。在多軸銑削機器人係統上的實驗結果驗證了該方法的有效性。研究結果表明，該方法能夠加工出具有精細表麵的三維形狀，並減少了由於刀具向機器人剛度最低方向位移所引起的偏差。相比基於體積剛度性能指標的刀具方向角優化方法，ＲＭＳ誤差減少了0.05mm。

關鍵詞：機器人銑削；多軸銑削；刀具方向角；剛度

０、引言

近年來，工業機器人在機械加工中的應用引起了廣泛的關注。盡管此類機器人主要用於焊接和搬運，但大量研究試圖將其應用擴展到倒角、去毛刺、拋光甚至醫療手術等任務。最近，主要由剛性數控機床處理的任務（例如機器人銑削）已成為學術研究和工業研究的熱點。

串聯工業機器人機構的特殊性質使它們能夠在相對較小的空間內以較低的成本加工各種大小的複雜形狀。盡管有這些優點，但在加工任務中使用工業機人仍有一些困難，例如定位精度低和剛度低。盡管這些問題可通過改善其物理結構來解決，例如采用更好的編碼器和連杆，但機器人剛度的姿態依賴性仍然是一個未解決的問題。最近，與機器人加工相關的研究試圖通過在線和離線補償方法來減少刀具變形，從而提高機器人的加工精度。

在線補償技術通常需要昂貴且複雜的實時傳感係統。此外，當機器人處於低剛度的姿勢時，該技術可能涉及機器人和工件的突然相對運動，這不可避免地會影響表麵光潔度。離線補償技術依賴於刀具模型、刀具⁃工件接觸模型、切削力預測算法以及所用機器人剛度模型的準確性。此外，曲勝等的研究表明，由於需要完全修改原始刀具軌跡以補償預測偏差，因此計算變得更加複雜。

雖然這些離線補償研究在無需複雜、昂貴在線係統的條件下提高了加工精度，但是由於沒有考慮主動剛度的影響，即，機器人剛度隨機器人姿態的變化，因此它們僅能部分補償加工誤差。因此，在本研究中，提出了一種新的離線優化刀具方向角的方法。利用機器人剛度相對於刀具方向角的變化，生成具有最大剛度姿態的簡單＂之＂字形刀具軌跡，從而減少刀具的潛在偏差。由於在不改變刀具軌跡的情況下，通過優化選擇刀具的方向角來減少加工誤差，因此該方法比傳統優化方法具有更小的複雜度。

此外，由於計算是基於剛度性能指標，即更容易操作的標量測量，因此也減少了計算誤差，並通過加工實驗對該方法進行了驗證。

１、機器人加工係統

本研究采用的機器人加工係統包括一個６軸垂直關節式機械手（ＭｏｔｏｍａｎＳＶ３Ｘ）、一個提供工件傾斜和旋轉運動的２軸工作台、一個末端執行器及其外圍部件。末端執行器包括一個超精密的主軸部件（ＥＭ２５Ｎ⁃５０００⁃Ｊ４），用來支撐刀具。所用８軸機器人銑削係統如圖１所示。

圖１８軸機器人銑削係統

為了確保所提機器人係統的靈活性和定位精度，采取了兩項主要措施。首先，對刀架進行了設計，以便可以使用懸掛和指向兩種配置。但是，在這項工作中，由於其相對較高的靈活性，因此僅測試了懸掛配置。其次，按照機械手製造商推薦的程序對機器人進行在線和離線校準，以盡可能減少定位誤差。校準結果表明，與校準前的0.369mm相比，可以將定位誤差降低到 0.203mm。

由於機械手的運動即使在沒有切削力的情況下也會受到這種定位誤差的影響，因此所提係統的加工精度最好也是相同的量級，或者略次於它。

２、機器人剛度分析

２.１機器人剛度識別

通常，在整體機器人剛度的建模中僅考慮關節的剛度。然而，為了更精確地表示機器人剛度，需要考慮機器人的姿勢和作用在機器人上的外力，式（１）則描述了這種關係：

２．２剛度性能指標

體積剛度性能指標最早由ＬｅｈｍａｎｎＣ等提出。該指標利用機械手的柔度矩陣，避免了與計算雅可比逆有關的數值誤差。最初，該指標用於鑽井應用中的姿勢優化，在其研究中的實驗測試證明，該指標在增加機器人整體剛度和改善鑽孔質量方麵是有效的。本文提出了一種新的指標：單向剛度性能指標，其設計目的是減少在機器人銑削應用中觀察到的非期望滑動運動。該設計沒有優化機器人的整體剛度，而是專注於機器人在垂直於刀具行進軸線方向上容易發生的變形。單向剛度性能指標的數學公式是基於Ｌｅｈ⁃ｍａｎｎＣ等描述的柔度子矩陣。將整體剛度計算替換為垂直於刀具行進軸線方向（單向）剛度計算，因此更有利於提升常規的“之”字型銑削加工精度。

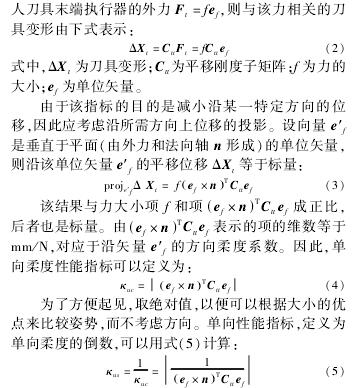

其中，力的方向和位移是本研究的主要問題。如果施加到機器

３、刀具方向角優化

刀具方向角優化過程針對的是粗加工後的精加工階段。首先將所有刀具位置的集合表示為一個高度陣列。設置垂直分辨率和水平分辨率分別等於切削深度和步進量。通過相對於所需形狀偏移高度陣列來防止工件過度切削。創建刀具位置的偏移高度陣列後，通過圍繞刀具旋轉機械手來選擇每個刀具位置的機器人姿態。機械手繞刀軸旋轉如圖２所示。

圖２　機械手繞刀軸旋轉

從一個相對於Ｘ軸的初始角位置（θ０）開始，機械手的角位置增加一個常數值（θｋ）。在當前刀具位置為加工選擇第一個不以碰撞結束的姿態。這個過程在整個高度陣列中從上到下以之字形重複進行。為了簡單起見，該刀具在陣列所有點上保持垂直於水平麵。精加工的目的是減少表麵輪廓的缺陷，並生成盡可能類似於所需形狀的最終結果。這通常是通過在更適度的加工條件下加工工件來實現的，即在較低的材料去除速率下，從而將刀具偏差抑製到允許的水平。除此策略外，本文使用剛度性能指標值優化機器人姿態。高度陣列數據結構用於生成刀具軌跡。此外，加工切削中的刀具軌跡不是從頂部平麵到底部逐層生成的＂之＂字形刀具軌跡，而是采用常規的＂之＂字形輪廓，其高度隨刀具沿Ｘ軸的位置而變化。通過上述方法生成的精加工刀具位置集如圖３所示。

圖３　精加工刀具位置集

一旦生成刀具位置集，就對該集的每個點進行機器人姿態優化。為簡單起見，刀具應保持垂直於水平麵。然後，機械手以上述的方式沿刀具旋轉，不同之處在於它現在考慮了機器人剛度，該剛度是針對所有刀具位置上所有可能的姿勢計算得出的。該計算將生成一張硬度指標圖，顯示其與刀具方向角的關係。通過將剛度性能指標設置為零，可以將導致機械手碰撞的姿態從有效姿勢集中移除。剛度性能指標與刀具方向角 α 之間的關係如圖４所示。

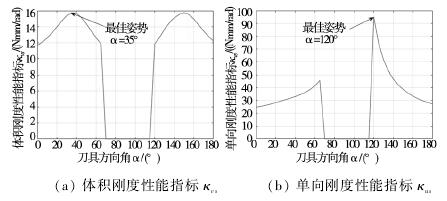

圖４　剛度性能指標與方向角

４、實驗結果與分析

４.１　實驗裝置

由於關節剛度通常是未知的，因此采用ＤｕｍａｓＣ等提出的識別方法對機械手（ＳＶ３Ｘ）的關節剛度進行識別。用於關節剛度識別的實驗裝置如圖５所示。

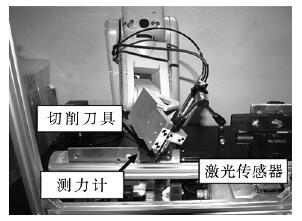

圖５　用於關節剛度識別的實驗裝置

考慮到旋轉位移明顯小於平移位移，因此隻考慮力和平移位移。用數字測力計（ＦＧＰ⁃５，Ｎｉｄｅｃ⁃Ｓｈｉｍｐｏ）將力施加在切削刀具上，並借助激光位移傳感器（ＬＴ９０３０Ｍ，Ｋｅｙｅｎｃｅ）測量在所有三個軸上測量刀具位移。由於激光位移傳感器和數字測力計的精度均優於激光跟蹤器和彈簧秤，因此這種方法得到的結果更準確。

此外，由於轉動位移和扭矩可以忽略不計，從式（１）中可推導出，在計算中不需要第６個關節的連接剛度。結果表明，用上述方法計算的機械手各關節剛度分別為［90．925，－2.869， -3.641，1.745，1.743］ ×105Nmm ／RAD。加工實驗中工件的所需形狀如圖６所示。

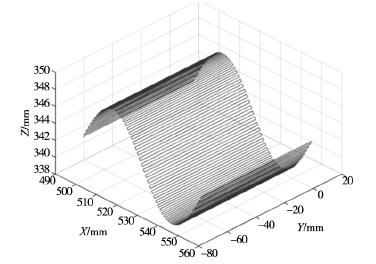

圖６　工件的所需形狀

由於曲麵上每個點的位置都可以用正弦函數計算。因此，通過比較實際切削高度的值和用該函數計算的值，可以很容易地計算加工誤差。

４.2加工結果對比

為了評估所提出的刀具定向角優化方法的精度，進行了一係列加工實驗。工件材料選擇了主要由丙烯腈⁃丁二烯⁃苯乙烯（ＡＢＳ）塑料組成的合成樹脂。因為具有良好的可加工性和快速成型優勢，該材料在機器人銑削中的得到廣泛應用。采用了半徑為 1ｍｍ的球頭立銑刀（ＳＥＣ⁃ＰＬＢＥＭ２Ｓ１）。工件的材料是相同的合成樹脂，加工條件如表１所示。

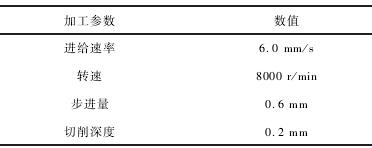

表１　加工條件

具體進行了三種不同類型的加工實驗：①刀具方位角未優化；②以體積剛度性能指標優化刀具方位角；③以單向剛度性能指標優化刀具方位角。選擇刀具方向角的過程與第３節中描述的過程相同。但是，在非優化切削中，除了需要避免碰撞的情況外，刀具方向角均保持恒定（α＝0 ）。 3個試驗的加工結果如圖７所示。

圖７３個試驗的加工結果

加工後工件的表麵輪廓也用 3D 掃描機（ＲｏｌａｎｄＭＸＤ４）進行測量，一共進行了10次測量。圖8顯示了所測輪廓與所需形狀的比較。

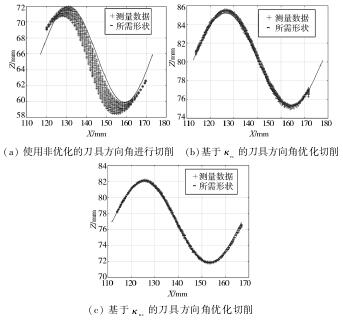

圖８　所測輪廓與所需形狀的比較

在非優化切削的情況下，雖然圖７ａ所示的表麵輪廓形狀表明加工後的表麵是光滑，但圖８ａ卻表明該表麵實際上與所需形狀有較大差異。這表明係統本身不足以實現更高的精度。相反，圖８ｂ和圖８ｃ表明表麵輪廓中也存在這樣的扭曲，但比刀具方向角未優化的情況要小得多。

實際上，通過比較加工誤差的均方根（ＲｏｏｔＭｅａｎＳｑｕａｒｅ，ＲＭＳ）值可以看出，刀具方向角優化時加工精度最好，均在機器人定位誤差的範圍內。此外，當使用單向剛度性能指標優化刀具方向角時尤其如此，因為體積剛度性能指標的ＲＭＳ誤差為 0.22 ｍｍ，而單向剛度性能指標的ＲＭＳ誤差為0.17ｍｍ，減少了0.05ｍｍ，即進一步提高了加工精度，驗證了其有效性。

５、結論

本文提出了一種用於精密機器人加工的新型刀具定向角優化方法。該方法利用機器人剛度隨刀具方向角變化的特點，生成機器人姿態優化後的刀具軌跡。通過加工實驗得如下結論：

（１）與刀具方向角不優化時相比，方向角優化方法能成功地生成更光滑、更精確的曲麵輪廓；

（２）采用單向剛度性能指標比采用體積剛度性能指標更有效，兩種情況下的加工誤差分別為0.22ｍｍ和0.17ｍｍ，均在機器人定位誤差的範圍內，表明在加工合成樹脂等軟材料，該方法可以最大限度地提高銑削機器人的加工精度

。
