四方電氣CA100伺服係統在液壓裁斷機上的應用

2016-12-27 來源：四方電氣作者：-

液壓裁斷機是一種借助機器運動的作用力加壓於刀模上，從而對材料進行切割加工的設備。其主要應用於皮革、橡膠、塑膠材料、紙板、紡織物、包裝材料、玻璃纖維、軟木等非金屬材料的衝切裁斷。傳統液壓裁斷機的液壓係統主要是通過異步電機帶動油泵轉動，同時利用飛輪進行儲能，然後通過集成塊（閥組合）實現方向、壓力、流量調節，從而控製裁斷機構的下降、裁切、上升及工作速度的快慢。在工作過程中，由於油泵電機一直處於運轉狀態，所以在每次裁切完成後的送料間歇期存在巨大的電能損耗。近日，四方CA100伺服係統成功應用於東莞某裁斷機製造企業的液壓裁斷機上，新係統大幅降低了設備能耗，運行更加平穩可靠。

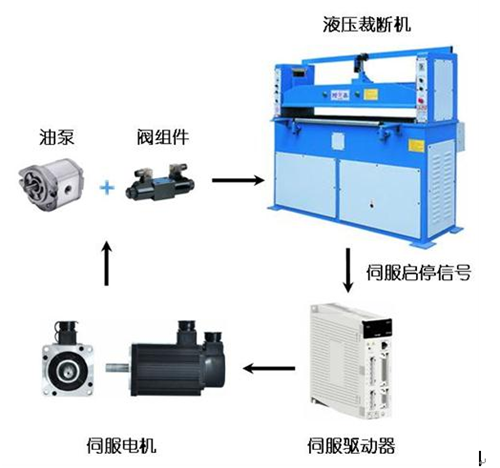

係統方案圖

係統方案介紹：

該方案主要由CA100伺服驅動器（CA100-F12RAP）、CM100伺服電機（CM105-180F22120A1CN）、油泵、閥組件等液壓部件及相關機械裝置等構成，取消了原係統的飛輪裝置。基本工作原理為：CA100伺服驅動器驅動CM100伺服電機，並通過聯軸器帶動油泵轉動，伺服的啟停由液壓裁斷機的控製係統給定，在送料停歇階段，伺服電機處於停止狀態，以減少電能的損耗。

方案優勢：

1. CA100伺服係統卓越的快速響應性保證了設備的裁切效率；

2. CA100伺服係統強大的過載能力設計保證了設備在極限裁切壓力下運行的穩定可靠；

3. 係統節能效果顯著，節電率可達50%以上；

4. CA100伺服係統經過全麵的EMC測試，保證係統運行的穩定、可靠。

CA100伺服產品簡介:

CA100係列伺服驅動器及CM100伺服電機適用於包裝、食品生產、數控切割、紡織、機床、木工雕刻

等典型行業，集成多種智能控製理論，卓越的電流響應，人性化的操作方式及參數設計，做到最低限度的參數免調整，大大降低對操作人員的技術要求，盡可能的降低與上位機配合的複雜度，短時間內即可完成現場裝配、調試、運行環節。

該係列產品定位精確、響應迅速、剛性好、抗幹擾能力強。靈活的軟、硬件擴展設計理念，使得該係列伺服可以靈活的擴展應用到不同行業，在滿足多個重點行業工況要求的同時，保證極高的性價比。

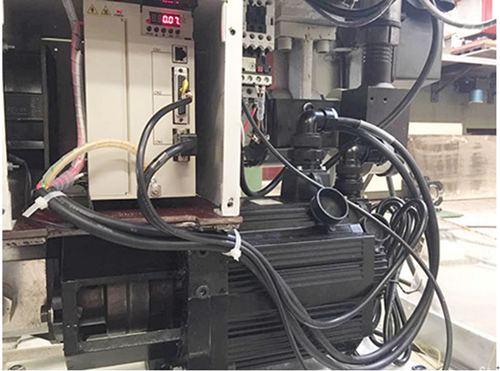

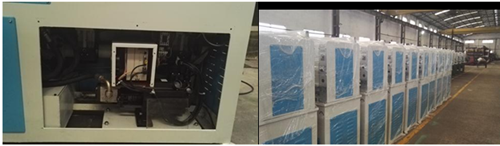

裁斷機現場圖

關於四方電氣

深圳市四方電氣技術有限公司是深圳市民營高科技企業，是經國家認定的高新技術企業、深圳市科技和信息局認定的軟件企業。公司成立於2004年，專業從事工業自動化產品的開發、生產、銷售與服務。主要產品有伺服驅動器、變頻器、永磁同步電機、PLC、HMI等。目前，四方電氣擁有員工300餘人，營銷網絡遍布國內及海外60多個國家和地區。

四方電氣以成為“卓越的自動化產品和解決方案提供商”為企業願景，為保證專業技術的領先性和創新性，通過持續投入和優化研發布局不斷提高產品的核心競爭力。公司以擁有獨立自主知識產權的專業技術為依托，緊密貼近客戶，持續為客戶提供滿意產品和解決方案，以及主動的增值性服務，力促產業發展升級。目前，公司的產品已經廣泛應用於機床、塑膠、起重、建築、紡織、電線電纜、空壓機、供水、暖通空調、食品、印刷包裝等多個領域。 www.simphoenix.com.cn
