板紙複合機其主要動力控製分別為：放卷——牽引——收卷三部分，其中放卷和收卷對變頻器控製精度要求較高，目前像這種控製係統一般都采用進口變頻器來實現。

      在控製放卷和收卷過程中，變頻器輸出頻率既要考慮卷徑的變化，還要考慮線速度的變化，還要保持係統恒定的張力輸出，所以它的控製係統是一個複雜的運算過程。

      四方電氣V560係列變頻器日前成功應用於好貓集團寶雞某分廠紙張覆膜車間，控製精度達到進口變頻器的效果，調試簡單，控製性能優異，得到客戶的一致認可。

     一、係統配置

     1. 變頻器：V560-4T0055
     2. 張力擴展卡：APV-F301
     3. PG卡：PGV-C000


     二、係統技術要求

     該成功應用主要介紹收卷控製，收卷控製變頻器工作於閉環矢量開環張力控製模式，PG卡和編碼器配合用來實現變頻器的閉環矢量運行模式，張力設定源為外部電位器，線速度輸入源為上位機PLC控製，還有卷徑複位以及啟動信號均來自於上位機。本收卷係統要求變頻器反應迅速，變頻器頻率輸出隨線速度變化以及放卷速度還有卷徑變化實時快速調節，並且變頻器的過載能力要強，要求係統反應迅速，運行平穩。

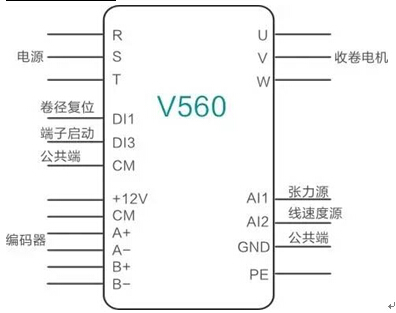

     三、係統接線圖


     四、係統優勢

     1. 本係統變頻器內置張力擴展卡以及PG卡；
     2. 張力控製精度高，變頻器響應迅速，輸出電流平穩；
     3. 變頻器麵板可以直接顯示線速度和給定張力，簡易直觀，客戶可以隨時掌握係統運行情況；
     4. 變頻器啟停平穩，運轉中速度跟隨性優秀；
     5. 安裝方便，調試簡單。
