摘要：本文主要介紹了四方V560係列變頻器在鏈條式燃煤熱水鍋爐集中供熱中的應用，在河北L市熱力站新建項目中，著重解決了低壓大功率設備適配變頻器問題，有效降低了投入成本。同時采用先進的DCS控製係統和變頻節能技術，使供熱係統的各設備充分發揮其效能的同時節省用電量。

    關鍵詞：集中供暖、熱水鍋爐、V560、低壓大功率、變頻器


     引言：

    我國北方冬季供暖中，用於集中供熱的鏈條式燃煤熱水鍋爐是比較常見的設備。其電氣係統主要由引風機、鼓風機、上煤爐排、分層給煤機、拔渣機及循環水泵組成。根據風機和水泵的變轉矩特性，電機輸出功率正比於轉速的三次方，采用變頻器控製係統中的風機、水泵，具有顯著的節能效果。而大功率引風機若采用高壓變頻器，由於國內外高壓變頻器價格奇高，且國內技術不夠成熟，高壓變頻器投入成本大。四方V係列低壓變頻器（功率範圍：0.75kW~900kW），可滿足大功率風機水泵的需求，成熟的技術和穩定的生產工藝，確保了產品的可靠性和穩定性。價格是高壓變頻器的一半，有很高的性價比。從而燃煤鍋爐采用低壓變頻器有很好的推廣和使用價值。


    一、工程概況


    河北L市某熱力公司新建供暖工程項目采用5台70WM（100噸）鏈條式燃煤熱水鍋爐，1台鍋爐配置1台引風機630kW，1台鼓風機185kW，1台爐排傳動機5.5 kW，1台分層給煤機4kW和2台拔渣機22 kW、11 kW。5台70WM熱水鍋爐共用一套循環水係統和一套補水係統，即2台循環水泵315 kW，2台補水泵30 kW。該項目所有變頻器全部配套使用深圳四方電氣生產的V560係列產品，整個控製係統采用DCS集中控製，能夠實現鍋爐的自動燃燒及供熱運行（如下圖1、2所示）。

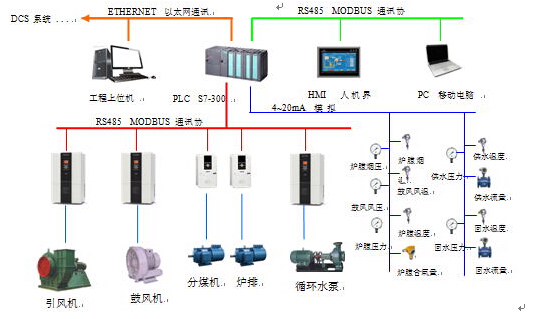

                                                                供熱鍋爐控製係統框圖（圖1）

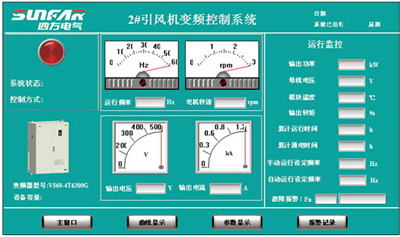

                                                           引風機變頻器監控組態畫麵（圖2）


   二、供熱係統變頻方案介紹

    1、引風機和鼓風機

    引風機和鼓風機控製著鍋爐爐膛內的壓力，引風量隨著鼓風量的變化作相應的調整，使鍋爐內部始終保持一定負壓值，確保整個燃燒係統的穩定性。引風機采用1台V560-4T6300G變頻器驅動，鼓風機采用1台V560-4T1850G變頻器驅動。控製方式采用本櫃（手動控製）/DCS（自動控製）控製，變頻器通過DI端子選擇頻率源，手動調節頻率采用本櫃電位器給定0~10V信號（模擬輸入AI1-GND）控製電機轉速，自動控製頻率采用DCS給定4~20mA信號（模擬輸入AI2-GND）控製電機轉速，起/停由本櫃端子控製，同時具有起/停、故障報警狀態指示，急停裝置；電機轉速值和電流值分別以4~20mA信號（模擬輸AO1-GND、AO2-GND）輸出反饋給DCS控製器作為運行狀態監控。以引風機為例，V560係列變頻器的控製線路如下圖2所示：

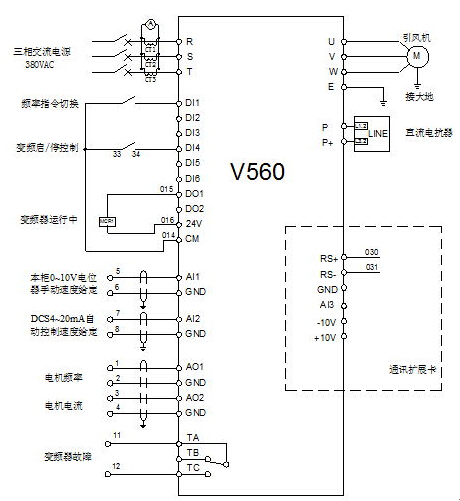

                                                        圖3引風機變頻器接線示意圖

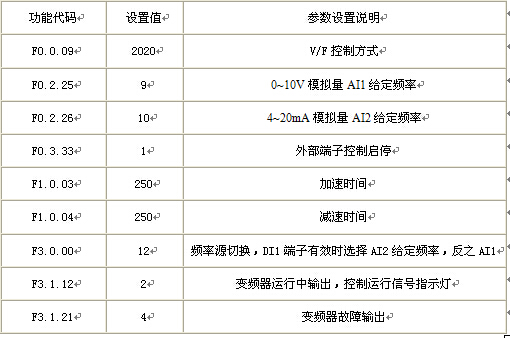

                                                      引風機變頻器參數設置如下表1

                注：大功率風機或水泵啟動慣量大，啟動時間適當的設置長些，確保啟動平穩。

       3、爐排和分層給煤機

       爐排和分層給煤機控製著鍋爐進煤的變化，驅動部分采用V560係列5.5kW和4.0kW變頻器驅動，采用聯動控製，分層給煤機運行頻率通過比例係數可微調。控製方式與引風機相同，在DCS自動控製狀態下，可以根據燃燒情況自動調節進煤的速度。

       三、供熱係統方案優勢

     1、節能降耗，綜合節能達40%以上


    隨著科技與經濟的發展，北方冬季集中供暖需達到恒溫供暖、節能減排的要求，從而熱源廠供熱量就得隨著需熱量的波動而隨時調整，同時保證燃燒的經濟性和鍋爐運行的安全性。同時供熱循環水泵也得隨著供熱需求變流量、壓力運行。對此，根據流體力學理論可知，離心式流體傳輸設備（如離心式水泵、風機等）采用變頻器調試控製其轉速方式調節流量，當流量下降時，電能消耗將以三次方的比較下降。根據熱力站引風機、鼓風機、循環水泵控製特點，綜合節能達40%以上。

    2、 豐富I/O端口，支持多種通訊協助，便於工業自動化控製

    四方V係列變頻標配6路數字輸入（DI），2路數字輸出（DO），2路模擬量輸入（AI），2路模擬量輸出（AO）；支持MODBUS/PROFIBUS/CANopen通訊協議，便於連接PC、PLC、HMI等，組成工業以太網，實現智能化集中控製。

    3、 四方V係列變頻器保護功能完善，對電機的保護監控、機械部件壽命、電網的電流和電壓波動都能做到有效控製。

     變頻啟動較工頻直接啟動相比，啟動電流僅工頻啟動的1/8，減小啟動電流對電網係

    統的衝擊。同時，電流引起的電機繞組電應力和熱量大大降低，延緩電機壽命和損壞。電機工頻啟動時，電流劇增的同時，電壓也會大幅度波動，電壓下降的幅度將取決於啟動電機的功率大小和配電網的容量，電壓下降將會導致同一供電網絡中的電壓敏感設備故障跳閘或工作異常。而變頻調速由於能在零頻零壓時逐步啟動，則能最大程度上消除電壓下降。

     四方V係列變頻器保護功能完善，可實施的保護包括：a、主電路的欠壓、過電壓保護；b、輸出電流的欠電流、過電流保護；c、電動機或變頻器的過載、過熱保護；d、電機或變頻器異常保護等。

     在機械部件的損耗上，變頻調試對電機停止方式的選擇（減速停止、自由停止、減速停止配合直流製動等）能夠減少電機和其聯動機械部件的衝擊；有效減少水泵的水錘效應。

    4、 V係列是一款功率範圍為0.75kW~900kW的全係列變頻器，滿足大功率風機、水泵的需求。

為了滿足北方城市集中供暖的需求，燃煤熱水鍋爐選型上多選擇大噸位鍋爐。例如，廊坊熱力站新建項目，選用100噸燃煤熱水鍋爐，配備1台630kW引風機。而國內大功率低壓變頻器成熟的生產商為數不多，四方電氣專注於低壓變頻器十幾年，配套向麥克維爾、特靈、美的中央空調供大功率低壓變頻器，技術成熟、產品可靠。


     四、結束語

    經過了一個采暖季的運行，整個鍋爐燃煤係統運行良好，鼓風機、引風機調速響應快，爐膛壓力和溫度控製穩定，循環水係統供出水壓差恒定，使用效果受到客戶的一致好評。對此，該熱力公司把該項目作為樣本工程，為今後的北京第二機場等大型集中供暖項目提供參考。四方V560係列變頻器在集中供暖中的應用有很好的推廣和使用價值。
