摘要：一次性餐盒成型機是一種熱成型機組，它集真空成型、模壓成型、綜合成型、衝裁為一身，用來加工熱成型塑料片材。本文介紹了四方CA500係列重載型伺服驅動器與CM500永磁同步電機應用在一次性餐盒成型機上，伺服係統控製工作台行程，提高成型機械定位精度，降低不良品率。

      一、 工藝介紹

    一次性餐盒成型機是一種熱成型機組，它集真空成型、模壓成型、綜合成型、衝裁為一身，用來加工熱成型塑料片材。可製成各種包裝容器：一次性快餐盒、水產盤、超市盤、蛋糕盤、 KT 板、方便麵碗、發泡盤等係列產品。

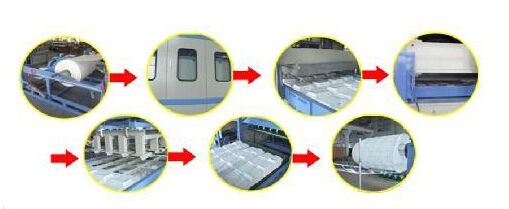

    工藝流程：如圖1所示，總體工藝流程分為：上料——片材進成型機——預熱——加熱——成型——衝裁——落料——成品——包裝——邊角料收卷。

     成型機的一個工作循環包括如下動作：

（1） 上料、片材進成型機：將發泡片材牽引至片材成型機的內部，用光電開關控製上料長度；

（2） 預熱、加熱：將發泡片材用陶瓷輻射瓦進行預熱加熱，智能溫控表控製溫度，使其具有可塑性；

（3） 成型：液壓單獨控製上下模，真空、壓空、模壓綜合成型；

（4） 衝裁：液壓自動控製衝裁，將成型後的製品裁剪為成品；

（5） 落料、成品、包裝：將衝裁後的成品進行包裝；

（6） 邊角料收卷：將衝裁後的剩餘邊角料收卷回收，進入廢料破碎造粒機重複利用。

     二、 方案介紹

    1、工藝要求：

    為了保證一次性餐盒在成型之後進入衝裁階段的準確性，並盡可能的提高生產效率，成型機有以下的一些工藝要求：

（1）傳輸過程需要快速加減速，加減速小於0.5S；

（2）一次性餐盒到達衝裁位置時的定位速度要快，定位時間小於1秒；

（3）為保證衝裁的精度，定位精度要求高，位置精度小於1mm；

（4）定位完成後有信號輸出，與PLC配合完成後續動作。

      2、 伺服控製係統

    針對成型機的工藝要求，采用四方CA500伺服驅動器與CM500同步電機為驅動平台，設計了如下的應用方案：

     伺服驅動器：四方CA500重載型伺服驅動器；

     伺服電機：四方CM500永磁同步電機；

     其他配件：旋變卡，IO擴展卡，編碼器屏蔽線（9pin）。

（1）CA500伺服驅動器的加減速時間最小可達到0.1s，完全可以滿足餐盒成型機在傳輸過程中對加減速的要求；

（2）CA500內置伺服控製功能，其內置兩段PID參數，並可根據位置偏差選擇不同的PID參數執行，並且具有優異的伺服電機控製算法，可以發揮伺服電機的快速響應特性，保證了在衝裁時的定位響應速度；

（3）CA500的伺服定位功能采用外部高速脈衝的方式控製，根據實際機械所需的位移量以及所對應的脈衝個數，換算電子齒輪比，達到極高的定位精度；

（4）利用CA500內部的多功能端子輸出功能，當定位完成後輸出一個信號給PLC，通知PLC定位已經完成從而進行下一步動作。

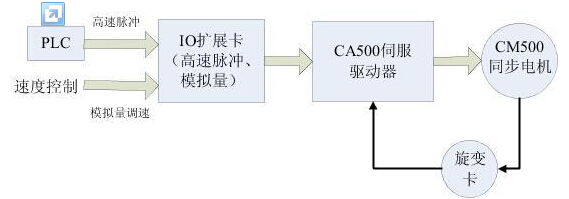

圖2所示為應用方案框圖：

     3、四方伺服控製係統特點

（1）CA500伺服驅動器基於大裕量硬件平台設計，可120%重載長期運行，過載能力強；

（2）CA500驅動器可選擇兩種定位信號給定方式，可用高速脈衝給定和模擬量給定；

（3）CA500全係列內置製動單元，用戶可按需配置製動電阻實現快速製動效果；

（4）靈活強大的可擴展平台，通過搭配旋變卡、IO擴展卡，滿足各類不同的工藝現場要求；

（5）優異的伺服電機控製算法，不僅可以驅動行業通用的同步電機，更是針對CM500同步電機進行算法優化，充分發揮配套使用的伺服係統的快速響應特性和穩定性；

（6）根據位置偏差選擇的雙PID控製，實現高精度高響應的位置控製。

     三、 調試和說明

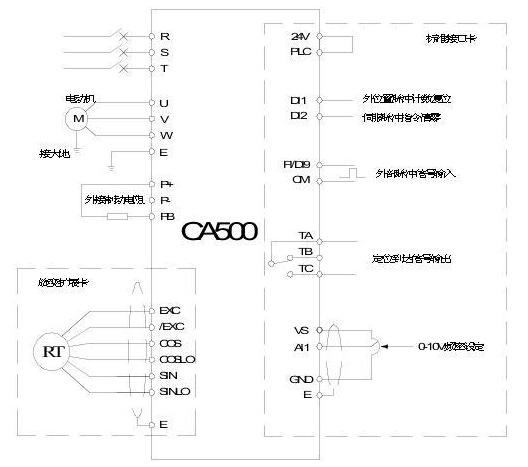

1、調試接線圖

     2、設置伺服控製定位功能

（1）將伺服控製功能Fb.2.23伺服控製功能設置為0001始終有效。

（2）選擇位置脈衝計數複位端子、伺服指令脈衝數值清零端子（功能號分別為66、77），例如選擇端子為DI1、DI2，那麽F3.0.00=66、F3.0.01=77。

（3）設置PG測速軸每轉推進的距離Fb.2.22，本參數的作用是將累計位移在d1.2.20中顯示，並不參加實際的控製運算。

（4）設置伺服控製位置設定源Fb.2.24，設置為1即位置由高速脈衝控製，設置為3即位置由模擬量控製，可根據實際需要選擇，這裏設置為1。

（5）設置電子齒輪比Fb.2.27、Fb.2.28。電子齒輪比是把實際的每脈衝位移量與人為確定的每脈衝位移量對應起來。

      3、參數設定

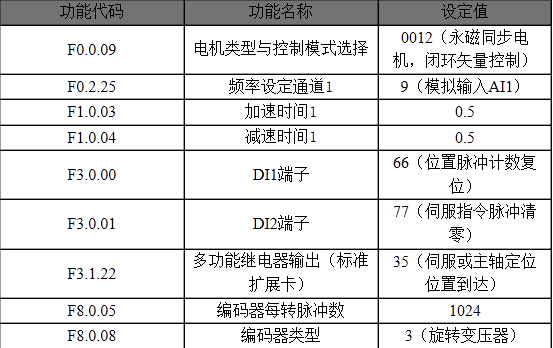

（1）通用功能調試：

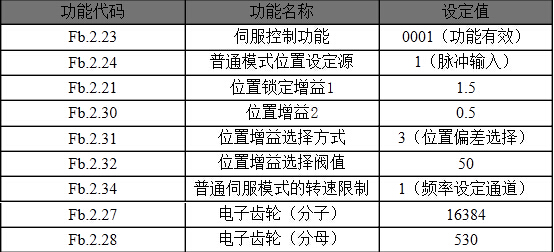

    （2）伺服定位功能調試：

     4、調試運行

     以脈衝輸入為位置源模式運行

        運行前需要閉合一次DI1端子進行位置脈衝累計計數（D1.2.19、D1.2.18）清零。按FWD啟動伺服驅動器，電機將根據DI9端子接收到的脈衝個數來確定電機運行距離，根據脈衝的頻率與Fb.2.34的轉速限製共同決定電機的運行速度，DI9端子接收的脈衝源是可以累計保存的，可以通過閉合一次DI4端子清除累積脈衝數。

      5、注意

（1）位置增益選擇方式，當按位置偏差選擇增益（Fb.2.31=3）時，位置偏差小於設定的脈衝數值（Fb.2.32）時，位置增益1（Fb.2.21）有效。否則位置增益2（Fb.2.30）有效。

（2）位置增益大的時候可以提高響應性，過大會造成超調、震動及噪音。

（3）調整轉速閉環比例增益F8.1.21可以抑製電機震動。

（4）普通伺服模式的轉速限製方式Fb.2.34設置為1頻率設定通道，即表示隻有當外部脈衝的頻率大於頻率設定通道的頻率時，電機轉速才受頻率通道控製，否則電機轉速受外部脈衝的頻率控製。

（5）從轉速模式切換到伺服控製時需要停機重啟。

        四、 小結

        本文介紹了四方CA500重載型伺服驅動器與CM500永磁同步電機在一次性餐盒成型機上的應用。改應用方案精度高，響應迅速，可以最大限度的保證生產餐盒的質量，降低不良品率，解決生產成本。
