摘要：本文主要介紹了四方電氣TS1000係列施工升降機驅動一體機，在SC200/200施工升降機上的應用。TS1000係列一體機集成了變頻器、製動單元、重量限製器、樓層呼叫、遠程監控、人機界麵及器件於一體，具有手/自動平層運行、樓層呼叫、遠程監控等功能。

      關鍵字：施工升降機，TS1000，變頻器，一體機

      一、引言

      施工升降機是一種用吊籠載人、載物沿導軌做上下運輸的施工機械，是現代高層施工中必不可少的重要垂直運輸設備，在高層建築施中扮演了極其重要的角色，對於保證施工期與安全，降低施工成本，減輕勞動強度起著不可替代的作用。

      二、施工升降機的發展

      國內目前最常見的施工升降機機型是SC齒輪齒條式、人貨兩用的施工升降機，其中90％以上是1～2噸級的。

      普通升降機一般采用的是接觸器-繼電器控製方式，直接啟動和機械抱閘強製製動，啟製動衝擊大，對機械結構和機構的損壞大，電氣元件也易損壞，同時容易造成升降機裏的物料跌落，既影響了施工速度也影響了施工企業的效益，特別是在人貨兩用施工升降機上，存在著極大的安全隱患。

　 　隨著我國建築業的不斷發展，建築施工機械化水平的不斷提高，對施工升降機的製造質量和整機技術水平的要求也越來越高。采用變頻調速技術，可實現施工升降機的啟動加減速、製動過程的無級調速，減小了起停機時電機對機械係統的衝擊，提高了施工升降機運行過程中的平穩性和舒適感，延長了施工升降機的使用壽命，極大地提高了工作效率。變頻器在施工升降機上的應用將成為建機行業的發展趨勢。

      三、TS1000係列施工升降機驅動一體機方案介紹

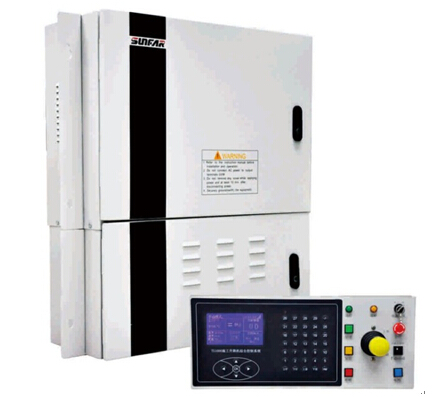

      TS1000係列是四方電氣針對施工升降機研製的一款行業專機，集高性能矢量變頻器、製動單元、起重量限製器、施工升降機邏輯控製板、平層擴展卡和專用操作台機器件於一體，能為廠商提供完整的一站式解決方案。

    產品重點解決了施工升降機的鬆抱閘時序、平層功能等難點問題，在新樓層學習、起動加速控製、平層速度曲線、交互界麵等方麵進行了優化設計，行業專用的邏輯保證時序控製，提高了係統安全和舒適性，獨特的平層控製算法，實現升降機的精確自動平層。

     四、TS1000施工升降機驅動係統特色優勢

     （1）模塊化設計，一站式解決方案，集成都高

     驅動器和低壓電器櫃一體化設計，驅動器集成了專用變頻器、製動單元、起重量限製器、施工升降機專用邏輯控製板、平層擴展卡和GPS/GPRS監控係統等；低壓電器櫃中的（主斷路器、主接觸器、隔離變壓器、鬆閘接觸器、照明空開）元器件客戶可自行選配，便於施工升降機集成商集成，係統安裝接線簡便，方便運輸，節省了安裝材料、人工等成本。

      （2）智能操作平台，操作簡單直觀

     TS1000專用操作台集成了人機界麵、樓層呼叫、樓層按鍵、電鈴、插座、操作按鍵及控製手柄，具有樓層呼叫功能，呼叫信息和升降機所有的運行狀態及信號均清晰顯示在LCD大屏幕上。人機界麵直觀，降低勞動強度減少事故隱患。

     （3）內置製動單元、起重量限製器，客戶無需另行配置

      驅動器內置1：1功率的IGBT製動單元，直接連接製動電阻即可實現快速停機。

     人機界麵顯示當前載重量KG，稱重信號直接控製驅動器實現限重保護功能，使用簡單、精度高、可靠耐用。

     （4）內置GPS/GPRS通訊端口

      內置GPS/GPRS通訊端口、用於衛星定位和遠程監控，遠程鎖機與解鎖功能，便於分期付款客戶的管理（需配專用 GPS 模塊）。

     （5）起重專用抱閘時序，安全可靠

      起重專用的抱閘時序控製，監控變頻器輸出頻率和輸出力矩，采用雙邏輯抱閘信號，使升降機在上升或下降啟動時電機輸出足夠的扭矩防止“溜鉤“，同時也防止在上升啟動時電機衝擊機械係統而產生振動。

      （6）啟停舒適度極佳

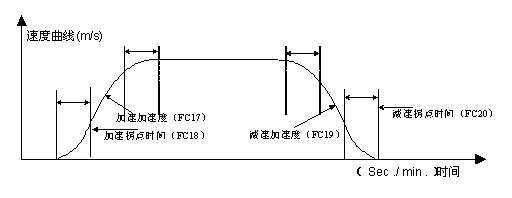

     專用的S曲線加減速設計，大大提高起停的舒適性。停機時，變頻器真正實現“零速”狀態下製動，平層平穩、衝擊小、減小了齒輪的磨損，盤式製動器耐用性大大提高。

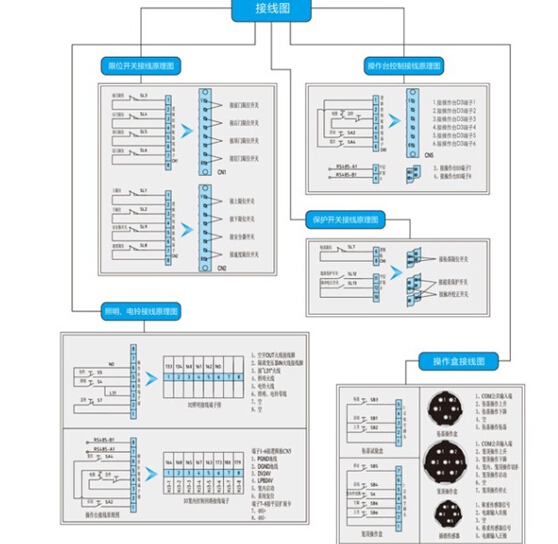

                                                      圖（3）係統接線示意圖

      在確保主電路及控製電路接線正確的情況下，係統開始上電調試。調試流程如下：

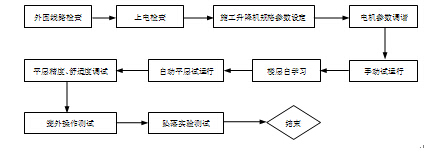

                                                     圖（4）TS1000調試流程

      2、設置參數

     TS1000施工升降機驅動一體機固化了升降機專用參數，不同型號的升降機隻需設置部分規格參數，其它參數出廠值即可運行。通過變頻器操作麵板可以方便的設置升降機的規格參數、編碼器規格參數、電機規格參數等。

      3、手動模式試運行

       外圍檢查完畢，上電檢測限位、極限開關、操作台按鍵及LCD顯示是否正常，按要求設置好施工升降機規格參數後，推動操作杆點動運行，判定電機方向和三電機相序是否一致，待檢測正常後，手動模式試運行。

      4、平層模式樓層學習及試運行

     手動調試正常，通過TS1000專用操作台進行樓層自學模式，通過操作杆手動控製施工升降機運行，至樓層的平層位置，按“已學樓層+1”的方式依次學習新樓層，已學習的樓層高度存入在樓層信息裏。樓層學習好後，控製台運行模式選擇平層運行，即可平層試運行。

     5、按照國標實驗性調試

      安全是施工升降機最重要的標準，在係統調試時必須按照國標進行安全測試，將進行空載調試、額定負載調試及超負載調試。籠外操作測試，在操作台設置中選擇籠外操作模式，插好籠外操作盒即可測試；墜落實驗測試，同樣方式設置為墜落實驗模式，插好墜落實驗盒即可測試。

     六、現場應用情況

     安徽地區某施工升降機製造企業使用TS1000係列施工升降機驅動一體機，具有很好的運行性能，達到了客戶對性能、功能和質量的要求，客戶非常滿意：

     1）上升啟動無“過衝”現象，下降啟動無“失重感”，運行非常平穩；
     2）上升和下降停止，緩啟緩停，無衝擊，舒適度極佳；
     3）一段速平層，平層平穩準確，平層精度≤1cm；
     4）LCD操作台，具有人機交互界麵，操作極為簡便直觀；
      5）安裝、接線及調試簡便，一般在半天之內就能完成。

     下表為該企業使用TS1000應用在SC200/200施工升降機上的使用報告中部分數據：

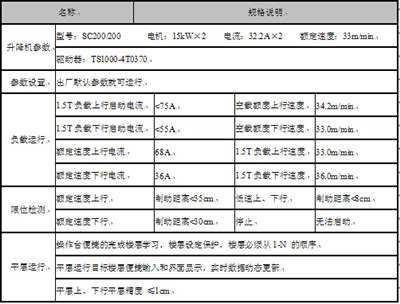

     表（1）某建機公司使用TS1000應用在SC200/200施工升降機上的運行數據

     七、結語

     經現場全麵測試驗證，四方TS1000施工升降機驅動一體機安全保護功能齊全，安裝、調試及維護方便，升降機軟啟軟停，無衝擊、下滑及抖動等現象，運行平穩舒適，減少了機械設備的衝擊，友好的交互界麵和自動平層功能大大減輕了操作員的工作量，提高了工作效率，得到客戶的一致好評，在施工升降機上具有良好的推廣應用價值。
