軟件向導為工件探針測量提供圖形化指導
2020-4-1 來源：NUM 作者：-
· CNC 機床操作人員現在可以在車間輕鬆地進行零件和刀具的探針測量
CNC 專家 NUM 開發出新的軟件選項，極大地簡化了 CNC 加工過程中的測量循環。
該軟件專為易用性而設計，采用圖形化指導技術，CNC 機床操作人員完全不需要任何 G 代碼編程經驗。致力於加強過程驗證或提高精密零件產量的機床廠，可能會對此尤為關注。
該新選項以軟件向導的形式提供，可與 NUM 任何最新一代 Flexium+ CNC 係統一起使用，適用於零件和刀具的所有標準探針測量循環。為了最大化多功能性，係統提供了 17 個不同的工件測量例程和 4 個探針校準例程，以及 2 個固定探針校準和刀具長度預設例程。此外，該係統還提供了六個專門用於銑床的測量例程。

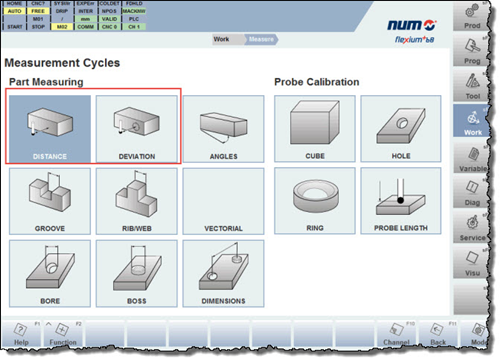

NUM 的新軟件向導使 CNC 機床操作人員能夠輕鬆地處理零件和刀具的探針測量。
每個例程在其各自的測量循環中提供明確的指導，從而有效地實現了過程自動化。首先提示用戶指定用於測量的工藝數據，例如進給率和探測速度，然後是準備數據，例如接近和起始位置，以及特定於所選循環的輸入和輸出數據。
一旦操作人員啟動了一個測量循環，所有探針定位都可以由 CNC 機床完全自動處理。在工作環境中，探針受到充分保護，不會與零件碰撞，並且在發生任何錯誤時都會向 CNC 係統發出信號，並立即觸發停機。該軟件全麵管理 RTCP（旋轉刀具中心點）功能，以處理測量循環內的傾斜坐標。

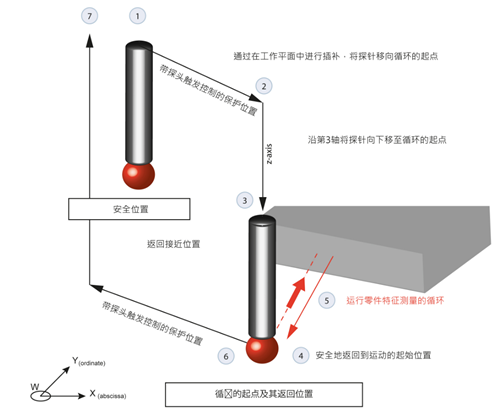

NUM 的新探測軟件選項廣泛地實現了 CNC 加工過程中的測量循環自動化。
NUM 的探針測量指導選項為 CNC 機床的使用帶來了新的靈活性。它的高級功能可處理複雜的任務，例如測量肋板/腹板的寬度和近軸探測運動的中點，四點測量孔或凸台的直徑和中心，通過沿第三軸探測來測量斜麵的角度，以及孔或凸台的三點矢量測量。
