5軸數控機床的精度檢測方法研究

2020-12-18 來源：台州科技職業學院作者：黃靖雨塗瑞祥

摘要：本文介紹了 5 軸數控機床的精度檢測，尤其是 2 個旋轉軸的重複定位精度、空間幾何關係，以及 5 軸聯動性能的檢測方法。

關鍵詞：5軸；數控機床；精度檢測

1、引言

對於3軸機床的精度檢測，已經形成了一整套完備和規範的操作流程和檢驗標準。而對於 5 軸機床的檢測，尤其是 2 個旋轉軸的重複定位精度、空間幾何關係，以及 5 軸的聯動性能檢測目前還沒有一定之規，相關資料也比較缺乏。

本文以我校配備海德漢 640 係統的 GTX-620 型 5 軸數控機床（包括 X、Y、Z、B、C 共 5 軸，且 B 軸、C 軸為雙轉台結構）為實踐對象，介紹了 5軸數控機床的精度檢測方法。

5軸銑床精度檢測，首先，要對主軸和三個直線軸進行重複定位精度的檢測；其次，是針對兩個旋轉軸的檢測；最後，對 5 軸聯動性能進行檢測。其中，主軸和三個直線軸的檢測方法和三軸銑床一樣，所以這裏不做敘述。

2、旋轉軸和5軸聯動性能的檢測

5軸銑床的檢測，重點是兩個旋轉軸的精度。

旋轉軸的精度包括兩個方麵：一方麵是旋轉軸運動的精度，主要要檢測每個旋轉軸的重複定位精度；另一方麵是兩個旋轉軸相互之間的關係，主要檢測兩個旋轉軸軸線和主軸軸線之間空間幾何關係是否正確。

2.1 測定兩個旋轉軸和主軸之間的空間幾何關係

圖 1 為海德漢 640 係統的 GTX-620 型 5 軸數控機床的雙轉台結構的示意圖，在圖中標出了兩個旋轉軸的軸線，這兩根軸線應該如圖中那樣相交於一點。如果這兩個旋轉軸的軸線不相交，則要測定出兩個軸線的偏心距離。

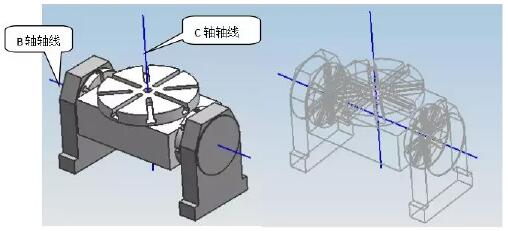

圖 1 雙轉台結構示意圖

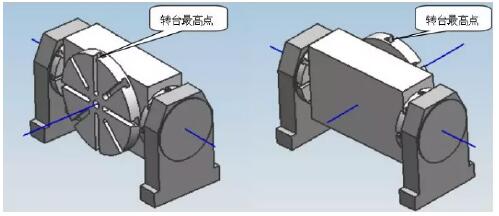

圖 2 雙轉台軸線偏心量測定

測定方法如下：先將 C 軸轉台校正，使 C 軸轉台平行於 XY 平麵（方法略）；再如圖 2 所示，分別旋轉 B 軸 +90°和 -90°，測量兩個方位下B 軸轉台側麵最高點的高度差。如果高差為零，則雙轉台的空間幾何關係符合理想情況，如果高差不為零，則 B、C 軸的偏心量為此高差的二分之一。

2.2 5軸聯動性能的檢測

5軸聯動性能的檢測，是通過加工一些標準形狀，如：直線、平麵、球形等，再測量加工出形狀的誤差來檢測的。

先加工一條直線，初步判斷5軸空間幾何關係測定的正確性，同時檢測數控係統的補償功能是否生效。這是一維形狀的檢測，是最基本的要求，在此基礎上才能做下麵的檢測。

再加工一組平麵，檢測 5 軸空間幾何關係測定的準確性，同時檢測數控係統的補償功能是否設定正確。

這是二維形狀的檢測，比一維形狀的檢測的要求高一等級，如果檢測合格，說明 5 軸空間幾何關係的測定基本準確，同時數控係統基本滿足5 軸加工的要求。

最後，加工球形，進一步檢測 5 軸空間幾何關係測定的準確性，同時檢測數控係統的補償功能是否在三維空間做出了正確的運動補償。這是三維形狀的檢測，也是最高等級的要求。

如果滿足了三維形狀加工的要求，就可以說這台 5 軸銑床完全合格，可以勝任生產加工任務了。

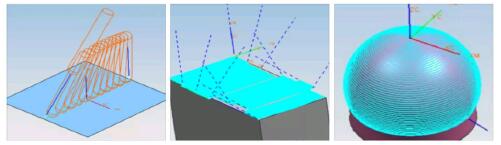

圖 3 5 軸聯動性能檢測

3 、總結

本文以 GTX-620 型 5 軸數控機床為例，介紹了 5 軸數控機床的精度檢測方法。對於工廠、學校驗收或定期檢查、調整機床精度，具有一定的參考價值。
