五軸加工中心的編程革新研究

2018-10-19 來源：茂名市交通高級技工學校作者：範利洪

摘要：五軸聯動數控機床可以實現零部件的自動化加工，但是針對數控編程的研發和使用還存在很多問題。研究五軸加工中心的數控編程理論基礎以及前置和後置處理。

關鍵詞：五軸加工；數控編程；後置處理；數據加工

0 前言

數控技術是在生產過程中應用數字控製方法實現生產過程自動化控製的一種技術。在數控編程中主體是數控機床，數控機床全稱是數字控製機床，是在自動化機床中裝入程序控製係統，控製係統是用來對控製編碼和指令程序進行處理的。

1 、五軸加工數控編程技術分析

數控編程技術的每一個過程都是緊密結合的，任何一個環節出現了問題，都會影響零件整體加工的質量。數控編程流程見圖1.

在數控編程流程中可以看到數控編程的主要過程。在零件製造過程中，首先要通過曲線編輯和實體建模等技術，完成複雜零件的造型設計。

在加工處理中為保證數控加工的質量，首先要對加工的工藝參數進行優化選擇，另外刀具的控製方式和走刀路線的優化選擇也是數控編程過程的重點問題，刀具軌跡的生成也是比較重要的，走刀軌跡在三維軟件中可以完成，但是不同的軟件達到的效果也是不相同的，在數控編程中，走刀軌跡的軌跡代碼是一個重點內容，要按照軌跡光滑和切削複合滿足軌跡要求進行設計，複合生成代碼量少並且代碼質量高原則。

數控編程後置處理技術也是數控編程的重要技術，數控編程後置處理可以保證零件加工的質量，保證機床可以安全可靠的運行。

在數控編程技術的研究中對後置處理的研究比較多，比如多坐標軸數控加工中心的後置處理算法研究，在多坐標軸數控機床模型建立基礎上對機床幾何誤差的後置變換研究等。

在針對數控編程係統的研究中，提出了數控自動編程係統的後置處理程序的結構設計。

2 、五軸聯動高速加工中心研究

2.1 五軸加工中心機床研究

在高速數控加工領域中，五軸聯動高速加工作為主要的技術，五軸聯動加工中心的最高轉速可以達到 13 萬 r/min。以UCP 係列機床為例，UCP 係列機床是高精度零件的加工機床，在設計和生產中都是采用最新的材質和最新的技術，這樣在多軸零件進行加工的時候，可以滿足高動態性能的需求。

UCP 係列機床五軸加工中心機床參數，數控係統采用 i TNC530；換刀裝置 HSK 40 刀位數是 36，HSK 63 刀位數是 30，ISO 40刀位數是 30；工作台采用尺寸是 600 mm×600 mm

的 ClampingSurface，工作台承重 500 kg；X，Y 坐標軸的進給速度和快速移動速度分別是 20 m/min 和 30 m/min，Z 坐標軸方向進給速度和快速移動速度分別是 20 m/min 和 30 m/min; UCP 係列機床工作範圍 X 軸縱向行程 800mm，Y 軸縱向行程 650 mm，Z 軸縱向行程 500 mm。

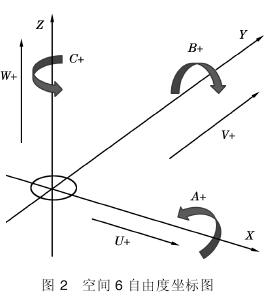

在坐標軸平移的變化中，UDP 係列機床是五軸聯動的，具有 5 個坐標軸的坐標，其中 3 個是平移坐標軸的坐標，另外 2 個是旋轉坐標軸的角度坐標，五軸加工中心決定 2 個旋轉坐標的坐標軸，在五軸聯動的運動方式中，空間運動的向量有 6 個自由度，圖 2 為空間 6 自由度表示的坐標圖。

在空間 6 自由度坐標表示圖中，X，Y，Z 是 3 個平移的坐標，A，B，C 是 3個繞著坐標軸旋轉的坐標，在空間 6自由度坐標中，任何的空間位置都可以用 X，Y，Z 的 3 個平移坐標和任意 2個角度坐標表示出來。

所以在五軸聯動的數控機床中，刀位的移動都是以5 個坐標軸作為基礎的，在 UCP 係列機床的五軸加工中，五軸就是指由 X，Y，Z 的3 個平移坐標和 A，C 的 2 個角度坐標。

2.2 五軸加工中心軟件編程革新分析

數控係統可以把所有與機床有關的編程和操作的信息顯示出來，數控係統作為通用的控製係統，設計要滿足加工中心的要求，可以對刀具軌跡位置進行優化設計，數控係統的處理速度要達到高速數據傳輸的標準，編輯器要具有大型程序的編輯能力，在數控係統中把 NV 主控和驅動控製單元分離開，處理器采用英特爾品牌的。

在強大的硬件功能的支持下，采用數字化驅動計算，控製器全部實現數字控製。UCP 係列的五軸控製機床結構特殊，在配備的 i TNC 數控係統的時候加入了 G，H 代碼和基本的輔助功能，數控係統在程序運行的初始階段都有自己的初始化語句的設置，比如對工作毛坯等進行設置。

比如一些常用的命令，刀具命令中進給速度 F，是刀具的中心移動速度，基本單位是 mm/min。進給速度的輸入可以在定位程序塊中進行輸入，也可以在 TOOL CALL 程序塊中進行輸入。主軸轉速用 S 表示，S是以每分鍾轉數在 TOOL CALL 刀具調用模塊程序中進行輸入的。

具的數據有刀具名稱和補償要求等，L 表示刀具的長度數值，刀具長度數值 L 的計算是刀具的長度和零號刀之間長度 L0的差值，也就是刀具半徑的值。

程序的運行和加工功能可以通過輔助功能 M 進行實現，比如程序停止運行用 M00 表示，任意選擇的程序執行 STOP 操作用 M01 表示，清楚顯示的狀態用 M02，刀具更換和主軸停止運行我們用 M06 表示。M 的種類很多，在五軸加工中心被廣泛應用，在 i TNC 數控係統中的輔助功能命令 M 有 M126 指令和M128 指令，M126 指令按照旋轉軸移動路徑最短為依據，對前置的刀具路徑進行優化處理的，M126 指令時數控係統自己的指令，在使用時要預先啟動。M128 指令是處理非線性誤差的，保證數控編程的精確性。

3 、五軸加工中心的編程革新研究

3.1 五軸加工中心前置處理分析

在現代工業中計算機仿真技術被廣泛應用，在實際的工程中，計算機仿真係統的可靠性和穩定性非常重要。五軸加工靈活性強，五軸加工程序的編製要保證高質量是非常重要的。五軸加工刀位軌跡的編程要保證代碼量少、編程精確度高。高質量刀位軌跡數據計算，對零件加工的過程起著重要的作用，五軸加工中刀具軌跡生產的常用算法是等參數線法，切削行參數沿著 u 線和 v 線曲麵進行分布，生成刀切軌跡，計算方法簡單，滿足零部件的切削性能。

在五軸數控加工中，刀具位置是不斷變化的，刀具位置軌跡的表示我們采用刀具軸線方向質量和刀具位置矢量來表示，切削點位置矢量 r，刀具半徑 R2，加工表麵在 P 點的單位矢量用 n 表示，可以計算出刀位點 P 的位置，見公式（1）和公式（2）。

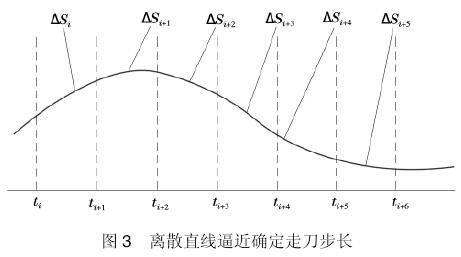

五軸數控加工中的走刀步長數值的確定，在一條刀位軌跡上 2 個相鄰的刀位點之間的距離就是走刀步長。刀具軌跡的計算主要由走刀步長進行計算，其中等參數離散逼近法是主要的計算方法。在五軸數控加工中，刀具的走刀步長的計算是由直線逼近誤差確定的，圖 3 所示離散直線逼近確定走刀步長，其中，ΔS 是直線逼近的弧長，用直線長度代替。

3.2 五軸加工中心後置處理分析

刀具軌跡生成之後，可以對刀位數據進行轉換，計算出機床各個坐標軸的運動數據，然後就可以進行後置處理的計算了。加工中心後置處理的、與機床相對應坐標軸中的坐標數據，是通過刀位軌跡數據的 6 個坐標數據轉換得出的。

應用機器人運動學知識，通過坐標變換，把刀位數據轉變成機床坐標對應的數據，通過機器人運動學建立直角坐標係，直角坐標係的位置可以通過機器人各活動杆與機器人手臂之間的對應位置表示出來，通過平移變換和旋轉變換來計算坐標。可以用1 個 3×1 的位置矩陣來計算機器人的活動杆和手臂與其他坐標軸之間的位置關係，在 O 坐標軸和 H 坐標軸的坐標係中 3×1 矩陣見公式（3）。

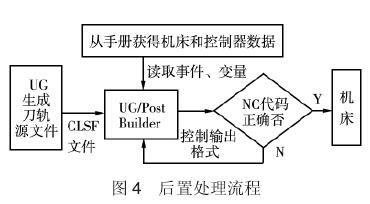

在後置處理中，刀具和工件之間的運動關係要根據機床結構進行確定，把前置處理的 6 個坐標軸的數據分配到機床的運動軸上，轉換為各坐標軸的分量。後置處理的任務是把刀軌文件轉換成五軸加工中心的 NC 語言，後置處理流程見圖 4。

後置處理采用 UG的後置處理器設備，建立和機床控製係統匹配的 2 個文件，分別是定義文件和事件處理文件，從簡單到複雜的控製係統後置處理過程可以有UG 處理器來完成。後置處理的 2 個必要的要素，一個是刀軌，數據進行輸入的時候可以輸入到後置處理界麵。一個是後置處理器，作為機床信息處理程序，對刀軌數據進行讀取，然後把讀取的數據轉換成機床可以識別的代碼。

後置處理的任務包括非線性誤差處理，進給速度處理，數控程序格式。在後置處理中，數控編程後置處理可以實現進給速度控製，在機床係統中，通過後置處理對給進速度路徑進行有效的調整。

4 、總結

隨著數據編程技術的快速發展，五軸聯動數控機床在現代工業製造領域得到了廣泛應用，對五軸加工中心數控編程進行優化設計，實現對數控係統的完美控製，對五軸加工中心的編程革新研究是一項具有實際意義的課題。
