某五軸數控加工中心在線檢測關鍵技術研究

2018-7-19 來源：轉載作者：曹著明，孫紅梅，史海軍

摘要：眾所周時，當今製造業正朝智能製造進行轉型升級，智能製造過程中的自感知功能很大部分是通過在線檢測來實現的。在製造過程中引入在線檢測能大大提高零件的生產效率和精度。通過研究某五軸數控加工中心中的HEIDENHAIN ITNC530 數控係統，搭建了機床的探測功能；對該係統的 TCH PROBE411 探測循環的工作原理和執行過程進行了深入研究，進而實現在製造過程的自動對刀和加工原點精確修正功能，大大縮短了零件的加工輔助時間，降低勞動強度，提高加工效率。

關鍵詞：智能製造；在線檢測；探測循環；原理；效率

1 、在線檢測技術

在線檢測指的是在數控加工中心上安裝觸發式測頭，測頭在刀庫中占據一個特殊的刀具號，測頭工作時不需要主軸旋轉；在進行檢測工作時，換刀機械手將刀庫裏的測頭安裝至加工中心主軸上；然後按相應的檢測程序進行檢測，根據檢測結果，進而判斷加工精度，從而決定是否進一步加工工件。

在線檢測技術把加工過程與檢測過程高效地結合起來，在加工複雜空間曲麵的產品時有明顯的優勢，它自由度大，避免了對工件多次裝夾造成的誤差，縮短製造周期，降低生產成本，同時能夠對加工過程給予精確的指導，所以在氣缸、葉片、整體葉輪以及螺旋槳等這類結構複雜且為空間曲麵的零件加工上有重要的研究意義。

因此，基於數控加工中心的在線檢測技術得到迅速的發展，越來越多的專家學者進行了深入研究。

在線檢測相對於離線測量的優勢主要表現在：工件的加工和測量都在機床上完成，節省了工件的拆卸和裝夾時間，縮短產品生產周期；減少貴重的離線測量設備（如三坐標測量儀）的使用，節約生產成本；避免因將工件由機床轉移至離線測量設備時產生的裝夾誤差，從而提高加工精度；加工檢測一體化，能增強操作員信心，進而實現無人加工。

數控加工中心在線檢測技術發展的趨勢主要表現在智能化、人性化；開放式、網絡化；技術標準化、規範化。在五軸數控加工中心采用探測功能，可以將工件的位置快速地確定下來，並設定好坐標係。

在檢測工件尺寸的同時，還會根據測量的數據結果對刀偏量自動地修正。此外，在線自動檢測技術可以設定夾具和旋轉軸，而且在進行柔性加工中確認工件以及夾具。其主要功能包括：自動修正加工坐標係；能在數控加工程序中嵌入測量程序；減低夾具的消耗；實現良好的過程控製，提高安全性。

2 、五軸數控加工中心探測功能搭建

研究的是基於 DMU60MONOBLOCK 五軸數控加工中心中的 HEIDENHAINITNC530 數控係統，使用的是 HEIDENHAIN460三維觸發式光電測頭。搭建改係統的探測功能，首先要標定探頭的長度和半徑，然後對已加工零件進行尺寸檢測、找正、標定以及對刀修正等。

標定探頭的長度和半徑時，首先先在光電測頭安裝 3.6V 的電池；探頭內的工作模式選擇 3（自動模式）；在數控係統刀具表中定義探頭刀具時，應在 PLC 參數設置為：%00010000，代表該刀具為探頭；同時應將 B 和 C 軸複位；啟動探頭功能指令 M27（機床快速移動速度降低）。標定探頭長度時首先用 50mm 高的標準量塊找正主軸端麵與機床工作台之間的距離，使它們之間的距離剛好為 50mm，此時將機床該位置設為 Z0；然後安裝上探頭，在數控係統中手動/探測功能/標定 L/循環啟動，則探頭的探測量塊上表麵，則係統能直接顯示探頭的高度原理，如圖1 所示。

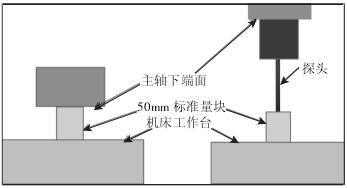

圖 1 探頭長度測量原理

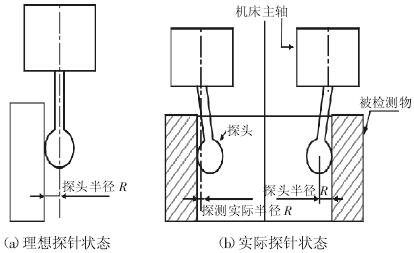

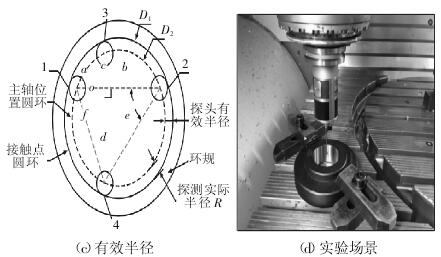

如圖 2（a）和 2（b）所示，由於探針的紅寶石觸頭在檢測觸碰時，觸頭會受力，使得探針產生一定角度的傾斜，所以實際工作時的有效半徑將不是觸頭的實際半徑，因此需要測量出探頭檢測時的有效直徑。檢測時，首先安裝標準環規 49.998mm，然後將探頭在手輪模式下移動至環規的圓環內部，紅寶石觸頭的位置要求是在環規上表麵以下；然後在手動模式下啟動探測功能，先輸入環規 R 值 2，按循環啟動，探頭則能分別朝+X/-X/+Y/-Y 四個方向進行檢測；檢測完後，選擇軟件/旋轉 180，探頭則再次朝+X/-X/+Y/-Y 四個方向進行檢測，然後係統自動計算出有效半徑 R 值。如圖 2（c）所示，探頭初始位置是在 O 點，移動過程是依次點 o→點1→點 o→點 2→點 o→點 3→-點 o→點 4-→點 o。

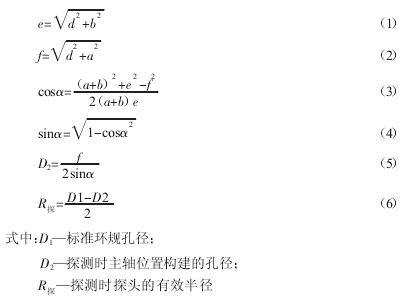

由此可測量出a\b\c\d 四個直線的距離，由此可以構建 R 探（探頭有效半徑）的計算模型，如式（1）~式（6）所示。

圖 2 標定探頭半徑 R

3 、探測功能及應用研究

3.1 探測功能

HEIDENHAIN ITNC530 數控係統中的探測功能，如表 1 所示。共 10 項，能實現多種模式的測量和標定，大大提高零件的測量和加工效率。在移動探頭時應在手輪模式下，以保證安全；在輸入檢測值時，應先選擇設為原點，鍵入預設表，則係統將該位置設為加工原點，同時將原點參數（對刀參數）存儲在預設表的 0 號位置；然後選擇要用的預設號/啟用預設，則能把 0 號位的預設值參數複製到相應的預設號中。

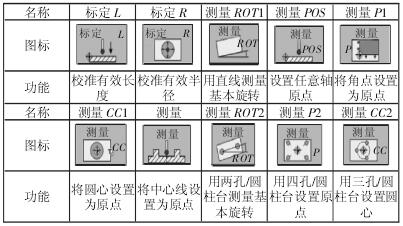

表 1 探測功能

3.2 通用參數

為使探頭擁有更廣範的應用，應提前完成探測循環通用參數的設置，以保證探頭的正確、安全使用，通用參數內容及注釋如表 2 所示。

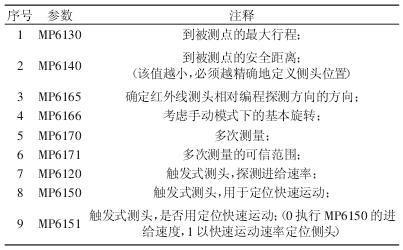

表 2 通用參數

3.3 探測循環

- - TCH P ROBE411如圖 3（a）所示，探測循環 411（TCH PROBE411）能實現加工原點的偏置，同時也能對加工原點的位置進行精確修正，也可以用於確定矩形凸台的中心並將其定義為原點。如果需要的話，TNC 也可以將坐標輸入到原點表或預定表中。TNC 將按照 MP6150 或MP6361 的設置值快速移動定位，將測頭定位在編程起點位置 1處。TNC 將執行循環中數據和 MP6140 的安全高度數據計算探測起點；然後測頭運動到所輸入的測量高度處並以探測進給速率（MP6120 或 MP6360）探測第一觸點；然後將測頭沿近軸運在測量高度處或下一起點 2 的間隔高度處並探測第二觸點；然後 TNC將測頭定位在起點 3 位置處，再定位在起點 4 位置處，探測第三和第四觸點；最後 TNC 再將測頭移回間隔高度處並處理根據循環參數 Q303 和 Q305 所確定的原點。TCHPROBE411 循環各參數的圖解，如圖 3 所示。

探測循環 411 參數，如表 3 所示。在圖 3（a）中，若在尺寸為 110×129×50 的長方體毛坯上，執行將加工原點由位置 1 轉移至位置 2。首先在手動模式下，選擇探測功能/測量 POS/X+、Y+、Z-，分別探測毛坯的左側、前側和上表麵，將工件的上表麵左下方的位置 1 設置為加工原點，並激活；然後執行表 3 中的“TCH PROBE411”循環和相關參數，則能實現將點 2（毛坯上表麵中心）設為原點，並將原點的對刀參數存儲在設表中的 3 號位置處；激活預設表中的 3 號位置，則完成加工原點轉移設置

“TCH PROBE411”同時也可以進行加工坐標係原點的修正，進行精確定位。首先在目測模式下將探頭移動至矩形毛坯上表麵的中心附件（盡量接近，但不要接觸）；然後將當前位置設為加工原點並激活；然後基於該原點執行“TCH PROBE411”循環，此時“TCH PROBE411”循環中 Q321、Q322 應設置為 0。為避免測頭和工件發生碰撞，輸入 Q323

和 Q324 參數時，可輸入較大的估計值；循環定義前必須編程一個刀具調用功能以定義探測軸。

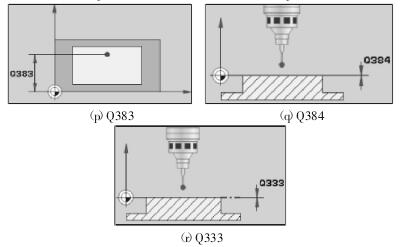

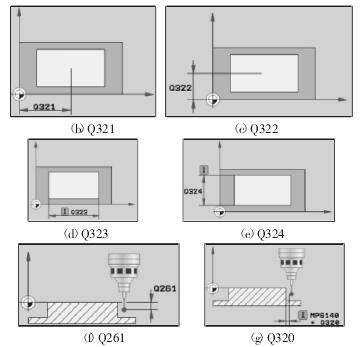

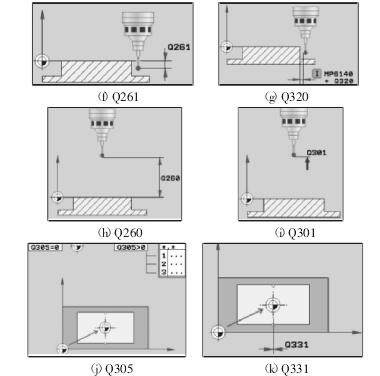

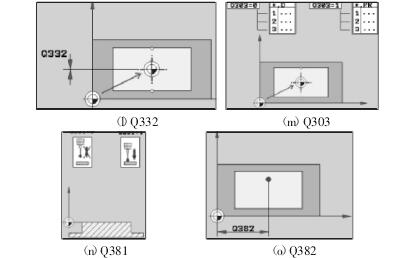

圖 3 探測循環 411

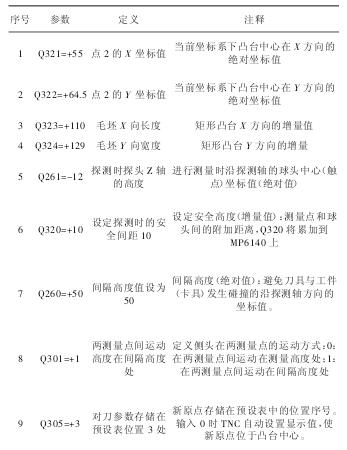

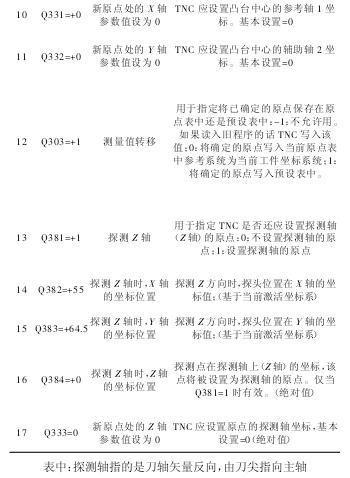

表 3 探測循環 411 參數

4 、小結

介紹了基於 HEIDENHAIN ITNC530 數控係統的 DMU60M-ONOBLOCK 五軸聯動加工中心的自動對刀的和在線檢測功能。通過係統的“探測功能”能實現自動對刀，同時通過“TCHPROBE411”循環能將實現加工原點的智能轉換和修正，從而大大提高生產製造效率並減輕勞動強度。在執行“TCH PROBE411”循環時為避免測頭和工件發生碰撞，輸入第 1 和第 2 邊長度較大的估計值；循環定義前，必須編程一個刀具調用功能以定義探測軸。

“探測功能”輸入參數時，應先選擇設為原點，鍵入預設表；改變預設，啟用預設則能把 0 號預設複製到其它序號的預設表中。在加工零件的加工製造過程中引進在線檢測功能，不但省時省力，而且還提高了加工效率，具有廣泛的應用價值。目前高效、精密製造研究的關鍵技術之一就是在數控機床上對工件進行在線檢測。

文自：北京電子科技職汽車工程學院首都航天機械
