變速箱齒座加工工藝優化

2019-6-20 來源：東風（十堰）發動機部件有限公司作者：房遠奇

摘要: 針對變速箱齒座加工中存在的缺陷，通過改善內孔加工方法、攻克質量風險點及優化加工參數等改進措施，達到了優化工藝、解決問題的目的。

我公司目前加工的零件以鑄鐵件為主。若根據現有的加工條件來完成相對高精度的鋼件加工，無法在有效的成本控製範圍內來完成相應的生產。依照現有的刀具、夾具對鑄鋼材質的齒座進行加工驗證後，無論是加工節拍、加工質量，還是工藝流程的繁複程度，都不能滿足低成本的要求。

通過對內孔孔徑進行改善，對質量風險點進行攻關，對加工參數進行優化等一係列措施，達到了工藝流程的優化，降低了生產成本，提高了產品質量。

1. 產品結構和技術要求

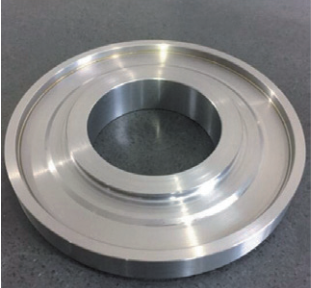

圖 1　產品結構

變速箱齒座零件為盤類結構（見圖1），材料為鑄鋼（DFS5218SH2），硬度為150~190HBW。產品技術要求如圖2所示。

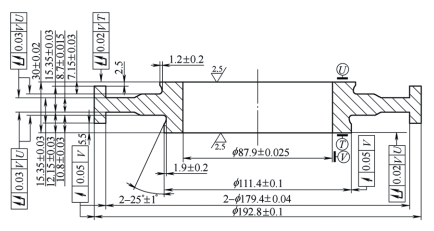

圖 2　產品技術要求

2. 加工工藝

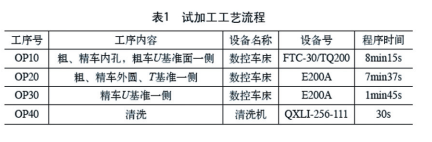

考慮到零件尺寸鏈關係比較複雜，以及尺寸精度大部分都在0.05mm以內，在試加工階段采用的是粗、精工序分開加工完成，具體流程如表1所示。

3. 孔徑加工變形問題

零件中心孔在OP10序中完成，定位方式是基準T麵定位和夾緊外圓夾緊（見圖3）。中心孔孔徑為φ（87.9±0.025）mm，孔徑深度32.7mm。在實際加工過程中發現孔徑存在圖1產品結構喇叭口的問題。進刀口直徑與出刀口直徑相差0.01~0.04mm，尺寸不穩定。

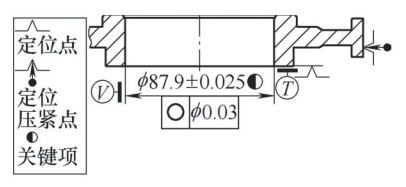

圖 3　OP10 定位方式

經分析，主要可能存在如下問題:①夾緊變形。卡爪夾緊壓力導致孔徑存在應力消除後的變化，或者外圓夾緊位置偏低導致零件抬起。②刀具讓刀。刀柄直徑過小導致零件在切削時讓刀。③餘量過大。精車餘量偏大導致加工時讓刀。④應力未消除。鋼件零件自身材質偏軟，加工後，零件因為應力消失而部分還原。針對這些問題，采取了如下改善措施:

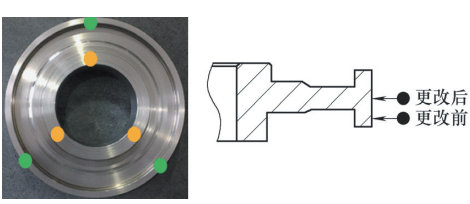

圖 4　定位點、壓緊點更改位置

（1）更改定位點和夾緊點（見圖4）。首先，更改T基準麵上的定位點，增加支撐點之間的距離，從而增加支撐的穩定性;其次，更改卡爪夾緊點的位置，將卡爪從外圓的靠邊位置更改到中間位置，以便使零件的受力是在零件主體上;最後，對卡爪壓力作出適當調整。

（2）將目前使用的φ25mm刀杆更換成φ30mm刀杆，並將刀片換成鋼件專用刀片（刀片的後角更大），更有利於切屑的切斷和排出。

（3）變更餘量試驗中，發現鑄鋼件不同於鑄鐵件的加工，不是精車餘量越小越好。鋼件精車餘量越小，零件表麵外觀質量反而越差，存在無規則的花紋。雖然尺寸沒有什麽影響，但是外觀很差。多次驗證後發現，將精車餘量控製在0.15~0.25mm為最佳。最後以滿足質量為前提，將精車餘量確定為0.2mm，從而放棄在精車餘量上的再次變動。

（4）在上述三點改善措施均完成之後，進行連續性的小批量驗證。先采集加工後的數據，然後將零件進行時效處理，之後再複測采集數據。依照前後兩次采集的數據進行對比分析，發現以下兩點:①喇叭口現象依然存在。②進出口尺寸相對穩定，有一定的規律性，而不再是雜亂無章。

進出口直徑相差均值為0.015mm。根據以上分析和試驗，在加工穩定的情況下，從程序上進行修改，使出口直徑比進口直徑大0.015mm。後續試驗證明，該方法不僅滿足了孔徑的要求，而且還通過了CPK大於1.33的驗證（見圖5）。

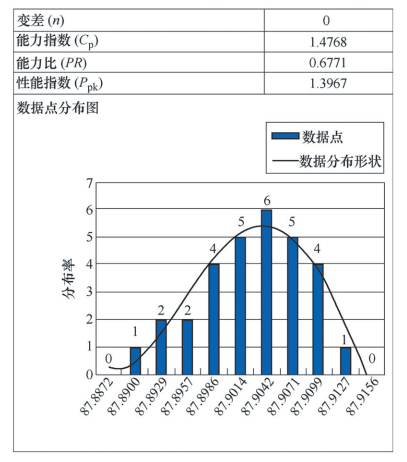

圖 5　數據點分布及過程能力值

4. 清根問題

根據圖樣要求，零件有4處需要清根，而且相關尺寸控製也比較嚴格。

四處清根部分，最大加工餘量1.9mm，最小加工餘量0.5mm。根據圖樣要求以及機床刀位的控製，A、B兩處隻能選用主偏角＞90°、副偏角＞25°的車刀，C、D兩處隻能選用主偏角＞112°、副偏角＞0°的車刀。

在實際加工中，隻有C、D兩處刀具能夠走軌跡一次加工成形。而A、B兩處主偏角過大，理論上一次切削量不能太大，否則會存在崩刃的風險。實際加工驗證存在崩刃、纏屑、“噎刀”和外觀不良等諸多問題，隻能采取分量多次加工（見圖6）。後續加工驗證，雖然軌跡走刀加工出了輪廓，但在軌跡接口的位置仍然存在一個目測可視的台階（見圖6左側黑點處），無法步判定台階與切屑排除不及時有關。經過多次試驗驗證和改良，將等量切削的餘量改為由大變小地進行切削，使刀具在切削軌跡將近完成時，切屑量減少而使切屑崩斷。最終完美地解決了問題。

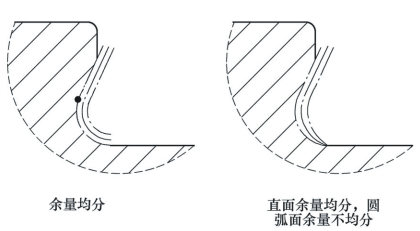

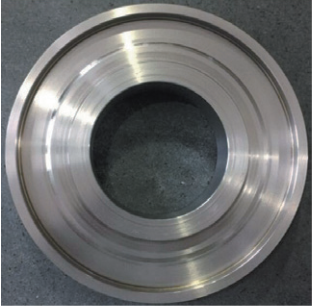

圖 6　走刀軌跡變更對比

5. 加工參數優化

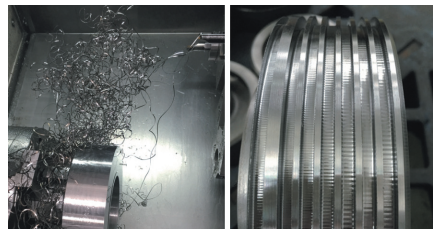

在樣件試製階段，雖然已經參考現有的刀具和刀具加工參數經驗，也采用了一部分鋼件專用刀具，但是在實際生產中，仍然存在切屑纏繞嚴重（見圖 7b）、換刀頻次偏低以及零件表麵外觀差（見圖 7a）等諸多問題。而且加工時間（見表 1）始終無法再次提升。

圖7 b 圖7a

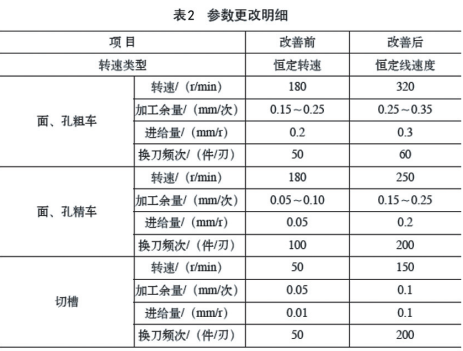

在無法滿足廠家指定成本和產能輸出的情況下，對刀具進行了更換，對加工參數進行了修改。加工參數和程序優化後，零件表麵和斷屑得到了很好的改善。同時換刀周期也有明顯的改善。對參數進行更改（見表 2）後，纏繞切屑變成了 3~5mm 的卷狀切屑且自然斷裂，零件表麵不規則光亮帶也消失了。

6. 工藝流程優化

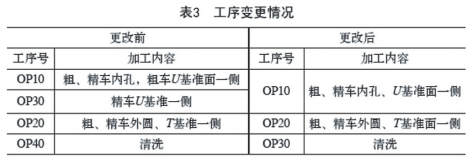

通過以上改進措施，提高了產品質量，且產品質量穩定，加工效率得到了提升，最終根據改圖 6　走刀軌跡變更對比善後的實際情況，對工藝流程重新進行了布置和規劃，避免了部分零件多次定位造成的磕碰以及工序不必要的加長。具體的工序變更情況如表 3所示。

7. 工藝優化效果

在完成孔徑變形、清根纏屑外觀不良、刀具及參數提速不明顯、工藝優化等幾個問題的整改和改善之後，對齒座的質量、工藝節拍和成本等有了一定的控製和優化，減少了該零件的製造成本，從而以更優的質量和市場價格來麵對市場的需求和變化。

8. 結語

從開始調試到中期各種問題點的解決，到後期的工藝流程優化，一環扣一環。初期問題的及時發現，中期問題的及時改善，後期工藝的及時優化、固化，都為齒座加工質量的成功改善提供了動力。

工藝的優化都是在市場需求情況下一步步地發現、改善、提升、優化、再發現……，處於不斷循環之中。隻有不停地改善提升，才能更好地適應市場的需求和衝擊，才能在未來的市場中站穩腳跟。
