深度剖析‘機床主軸增速器’

2016-8-19 來源：轉載作者：

機床主軸增速器是個“小玩意”，但這裏麵卻蘊藏著機械製造的精深功底，涉及到機械製造2大關鍵標準件：齒輪和軸承；可以想象當齒輪和軸承運行在4萬和16萬多轉並且還要控製跳動精度在0.01mm甚至0.001mm，它的製造精度及發熱和動平衡控製是多麽關鍵！

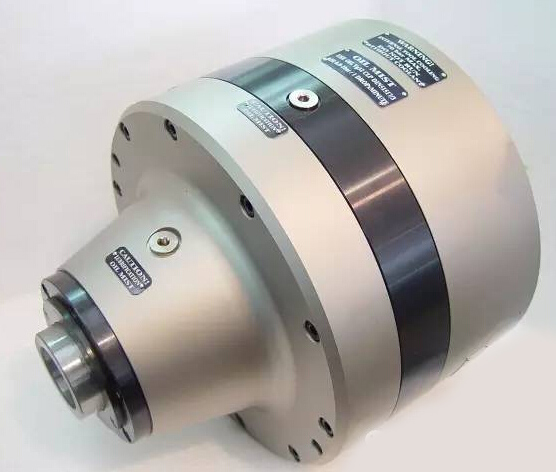

主軸增速器也叫增速刀柄，重型主軸增速器也叫增速銑頭，常見的包括齒輪式增速器、氣動主軸增速器和電主軸增速器。主軸增速器最常見是通過標準刀柄接口（如BT/HSK/DIN/ISO etc.)安裝在加工中心機床主軸輸出錐孔上，也有通過VDI/BMT等接口安裝在數控車削中心動力刀塔上或重型增速銑頭通過法蘭盤或自動拉緊機構安裝在鏜銑床上。加工中心安裝主軸增速器時利用機床原有的主軸鼻端螺絲，機床結構不需作任何改動。

主軸增速器有以下常見類型：

1、齒輪式主軸增速器：一般最高轉速可達42000RPM，跳動精度一般0.01mm；

2、超高速氣動增速器：最高轉速可達160000RPM，跳動精度一般0.001mm；主要有歐洲和日韓產品，一般日韓產品功率很小，隻有幾十瓦，歐洲產品功率可達一千瓦以上；

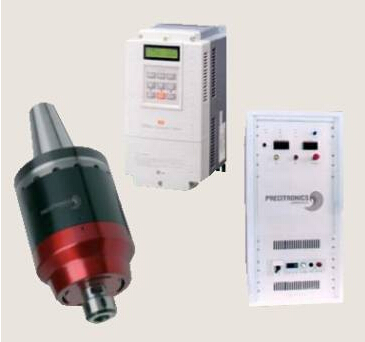

3、電主軸增速器；

主軸增速器適用的的機器類型：

主軸增速器可以安裝在加工中心、數控車削中心、鏜銑床等機床上，氣動增速器（氣動主軸）和電動增速器還可以安裝在機器手上。

主軸增速器使得普通加工中心進行高速銑削、雕刻加工及孔鑽削成為可能！

安裝在加工中心上的主軸增速器可以像一把特殊功能的刀具一樣自動換刀！

使用主軸增速器的主要行業及必要性：

1、主軸增速器主要用於增加機床轉速，使得高速切削以達到很好的光潔度、精密度和提高加工效率，常用於精密模具、微電子、醫療器械、精密儀器、航空能源等領域；

2、為什麽需要使用增速器：在使用微型銑刀和鑽頭加工時, 必須要使用很高的轉速以提高表麵加工質量，同時大大提高加工效率，如果機床本身的轉速達不到要求時就要使用主軸增速器；另外一般重型鏜銑床轉速比較低，通常會加裝重型主軸增速器（增速銑頭）！

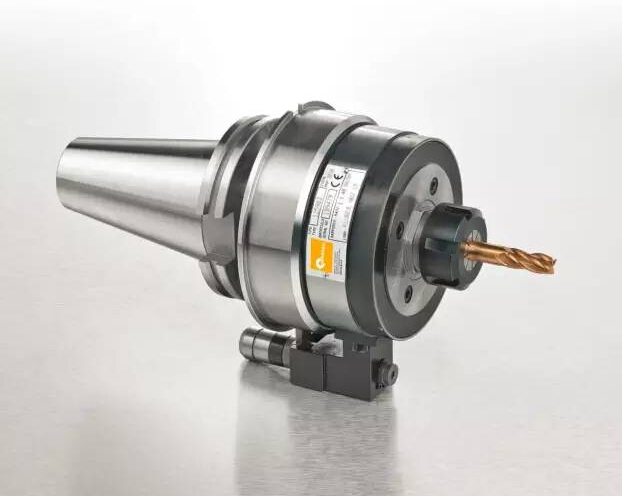

齒輪式主軸增速器具有以下特點：

1、采用行星機構實現增速，對齒輪和軸承有非常高的要求；一般都是采用磨削高精度齒輪，每個齒輪都需要經過最先進齒輪測量機精密測量，保證實現平穩、低噪音、大扭矩、、耐高溫長壽命運行；軸承采用超精密軸承和陶瓷軸承，精度P4以上，預緊裝配，同時采用長壽命油脂免維護潤滑，降低維護費用；常見的齒輪式主軸增速器最大可達42,000RPM ，並且長時間運行，特殊設計不需要專門冷卻；

2、齒輪式主軸增速器外殼采用合金鋼，高剛性和精密性設計製造，同時必須具有很高的同軸度和動平衡性；齒輪增速器由機床主軸傳動並提供動力，安裝時機床不需要作任何改動且不需要任何其他附加的設施如電、液、氣等，使用非常方便；

3、輸入：齒輪增速器采用標準刀柄接口（BT ISO HSK DIN CAT )與加工中心主軸連接或VDI/BMT與刀塔連接，也可以根據客戶的要求訂製如CAPTO KM ；重型係列可采用刀柄配合法蘭聯接；

4、輸出：齒輪增速器標準輸出為的ER彈簧夾頭，重型係列為標準刀柄（BTISO HSK DIN CAT等 )；

5、齒輪增速器可以實現自動換刀（ATC) 和主軸中心出水（一般70bar)或外能轉內冷（MAX 10bar )；

6、齒輪增速器由於采用齒輪傳動，有些發熱和噪音在所難免；但歐洲產品一般不像日韓產品那樣需要專門停機冷卻時間；

7、齒輪式增速器一般跳動精度0.01mm，因而適合1mm以上刀具加工使用；如果硬質合金刀具直徑在1mm以下一般不合適采用齒輪式增速器，主要考慮跳動對刀具壽命的影響，因而應該采用氣動增速器，氣動增速器跳動精度一般為1u；
