雙中間軸變速器以其良好的傳動性能及較大的承載能力，在重型車市場發揮著巨大作用。因其結構需要，中間軸上齒輪都需要對齒加工，其對程度高低，直接影響到變速器的裝配質量，進而影響整個變速器的使用性能。本文根據公司新產品加工需要，設計出一種簡單的對齒裝置，能夠使內外齒對稱度得到穩定保證，而且結構簡單，操作方便，受到使用者的廣泛好評。

　　1. 工藝流程

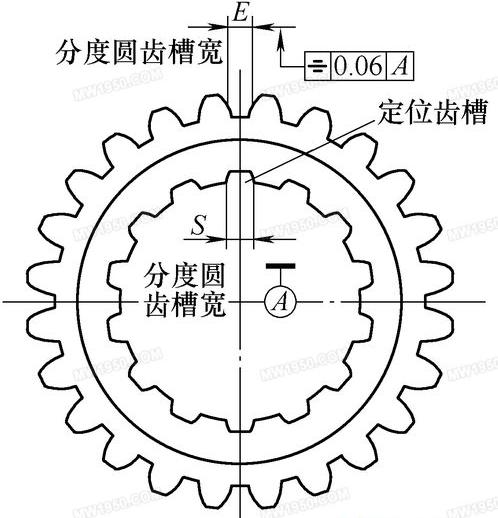

                                       圖1 中間軸二擋齒輪

　　我公司某型號變速箱中間軸二擋齒輪采用內花鍵齒槽與外齒圈齒槽對稱結構，且對稱度要求在0.06mm以內（見圖1）。為滿足產品設計要求，我們采用如下工藝流程：

　　（1）內花鍵  因內花鍵孔徑較小，如采用插齒加工工藝，插齒刀直徑很小，且插齒刀齒數較少，插齒加工後工件內花鍵質量較差，插齒刀壽命低，加工效率低。故內花鍵我們選用加工效率高、加工精度高的拉刀拉削工藝。

　　（2）外齒圈 為保證外齒圈的加工精度，選用插齒後剃齒的工藝，這樣就需要設計一套插外齒圈的插齒對齒夾具。

　　2. 對齒問題分析

　　根據產品設計要求，工件加工完成後必須保證內花鍵某一齒槽與外齒圈某一齒槽對稱，我們選用內花鍵某一齒槽定位，然後使插齒刀某一刀刃剛好切去與內花鍵定位齒槽相對的外齒圈金屬（見圖2），即可實現加工後工件對稱度要求。


     圖2插齒加工示意

　　3. 對齒問題解決

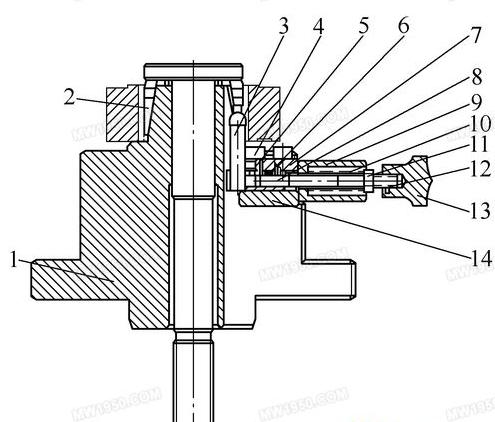

　　為滿足產品的插齒對齒要求，我們設計了如圖3所示對齒夾具，其結構為采用圓球在工件內花鍵齒槽定位方式，圓球固定於滑塊上，滑塊采用彈簧驅動。使用時，用手推動手柄，裝入工件，鬆開手柄，用手輕微旋轉工件，使圓球定在內花鍵齒槽中，使工件圓周方向良好定位，再拉緊漲套，實現工件定心及漲緊。

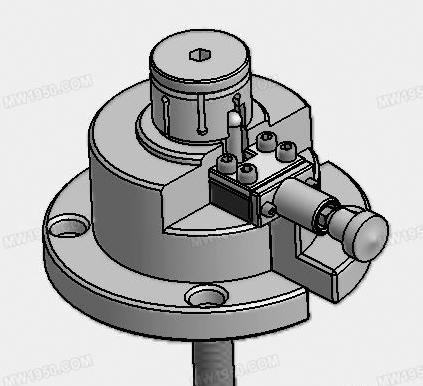

                                  圖3插齒對齒夾具

　　首輪試製時，共投製50個工件，機床及對齒夾具調試好後，連續加工45個工件，全部進行對稱度測量，對稱度能夠穩定保證在0.06mm以內。滿足了現場生產需求。

　　4. 結語

　　通過現場實踐，采用該加工工藝方案及插齒夾具插削加工外齒圈後，其對稱度可以穩定控製在0.06 以內，完全滿足了該工件的批量生產。
