伊斯卡變形金剛之孔加工係列

2022-7-14 來源：伊斯卡技術經理作者： Andrei Petrilin

變形金剛係列簡介

二十世紀末伊斯卡公司創新的MULTI-MASTER變形金剛係列產品深刻地影響了世界的刀具發展。該產品係列的設計基於三個方向：整體硬質合金刀頭和刀杆形成麵接觸；設計使得刀頭和刀杆以短錐麵螺紋連接來實現兩者自對中心；使用特製螺紋實現連接的可靠性。伊斯卡在整體硬質合金上設計並製造出螺紋，使更換刀頭更為簡單快捷，完全體現了伊斯卡“無需對刀”的一貫設計理念，由此快速發展出成係列的模塊化裝配係統及各種硬質合金刀頭，現在已經成為刀具行業又一新標準。

MULTI-MASTER變形金剛刀頭有兩種不同方式形成切削形狀。一種類似於常見整體硬質合金多刃銑刀由圓柱形毛坯磨製而成，伊斯卡可以通過增加切削刃數量獲得更高的生產效率。另一種是壓製並燒結形成基本形狀，再由後續的磨製工序獲得刃口形狀和精度，這種刀頭隻有兩刃但具有強度高的特性，因此和前一種刀頭相比能獲得更高的每齒進給。同時壓製技術也可以製造各種各樣幾何外觀的整體硬質合金刀頭。

變形金剛係列應用於孔加工

起初，MULTI-MASTER變形金剛係列產品主要被應用於模具行業的銑削加工。之後，汽車行業，航空航天，通用機械加工等領域不僅將適合的變形金剛產品用於其加工工藝中，而且產品係列從銑削開始向孔係加工應用延伸發展，覆蓋了通孔、盲孔、沉孔加工以及倒角等眾多廣泛的應用。回顧過去二十年，MULTI-MASTER這種追求高效生產率的產品從銑削加工發展到孔係加工也是必然的趨勢。

MULTI-MASTER變形金剛刀頭可以裝夾到整體刀杆上，也可以裝到轉接頭，或各種延長杆、縮徑杆上，這些刀杆都是圓柱體或圓錐體狀，沒有排屑槽可以容屑排屑。因此變形金剛鑽削刀頭僅適合於淺孔加工，這或許對孔加工應用有所限製。然而在一些工件和夾具對切削形成幹涉，還需要刀具以大懸伸鑽削加工淺孔的場合，變形金剛孔加工刀具的剛性和可達性要好於傳統的常規鑽頭。

MM HCD係列兩刃倒角鑽是首先要介紹的MULTI-MASTER變形金剛孔加工產品，這種極致多用途的刀頭有60°, 80°, 90°, 100° 和 120°不同夾角可選。不僅能確保適用於如點鑽，中心鑽，倒角，沉孔鑽等各種廣泛的應用，還可用於ISO/DIN/ANSI標準的沉頭螺釘，螺栓，鉚釘的錐度孔。可以使用MM EDF這種三刃刀頭提高加工孔的倒角加工效率。在對通孔上下兩邊進行倒角或去毛刺加工時，也可使用MM EDF這種可進行正反倒角的刀頭。（圖1）

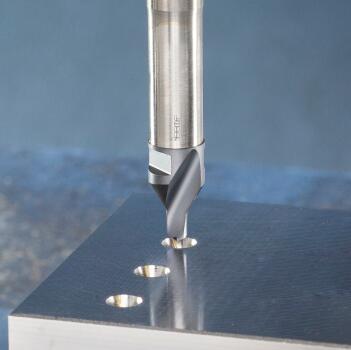

圖1.多功能的高效正反倒角刀MM EDF

中心孔加工是十分常見的孔加工工藝，過去很多年裏都使用的是高速鋼製造的雙頭中心鑽來承擔這一任務。伊斯卡MULTI-MASTER變形金剛硬質合金中心鑽MM ECS由於其更長的刀具壽命和更高的生產效率毫無疑問地受到了市場的歡迎，即使在各種嚴苛的切削條件下這種中心鑽也能高效的工作。（圖2）

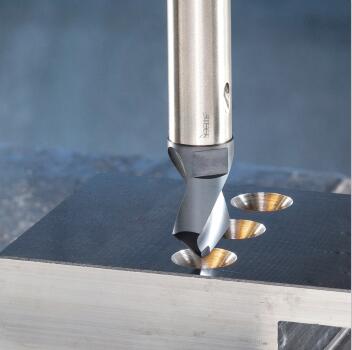

圖2.高效長壽命的中心鑽MM ECS

NC點鑽也是十分常見的刀具。這種鑽頭主要用於數控機床加工中預鑽點窩，在沒有鑽套定位的情況下獲得準確的鑽孔位置，具有鑽深很淺的特征。對於這種淺切深加工，MULTI-MASTER變形金剛NC點鑽MM ECD具有巨大的優勢。薄而鋒利的鑽尖能夠避免“鑽尖移位”的問題，保證定位精度，另外90°鑽尖角的設計也能用於孔口45°倒角加工。（圖3）

圖3.點鑽倒角一體的變形金剛NC點鑽MM ECD

平底鑽也常見於許多應用中，如彈簧座沉孔，沉頭螺栓孔，墊圈孔等。最簡單的方法就是使用平底鑽加工這種沉孔。MULTI-MASTER變形金剛可提供兩刃平底鑽MM ECDF，鑽深不超過1.2倍徑，特別適用於斜麵打孔，可以用於大部分常見材料的加工。（圖4）

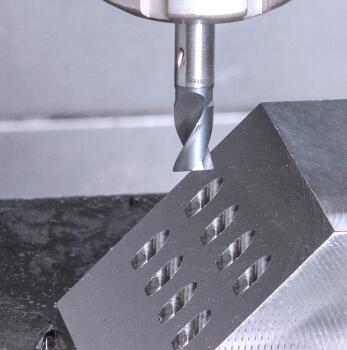

圖4.可用於斜麵鑽孔的變形金剛平底鑽MM ECDF

結語

最近10年以來，具有高效生產力的MULTI-MASTER變形金剛係列已經快速擴展出適用於不同領域的產品，如上所述孔加工係列。伊斯卡這一理念在過去已經提供出多達4萬種的銑削產品，如今更多的孔加產品也在伊斯卡“無需對刀”這一理念下加入到客戶可選產品中，秉承此理念使得換刀更快，停機時間更短，從而能持續不斷地為客戶創造更多的價值。
