       提到中國的獨立發動機製造商,業界第一個就會想到玉柴。

      這不僅僅是因其銷量多年雄據行業前三甲，更在於，玉柴多年來心無旁騖地在內燃機領域精耕細作，集所有精力於產品的升級與創新；玉柴發動機在性能、可靠性、性價比等方麵，擁有著獨特的競爭優勢。

      蕪湖玉柴聯合動力股份有限公司（以下簡稱聯合動力）是由玉柴、中集、奇瑞三家於2009年成立的合資企業，成立之初企業的定位就是要集合三方的技術優勢，市場資源以及品牌影響力，在重卡中高端內燃機領域取得一席之地。


      高舉高打

      聯合動力誕生之時，正值重卡市場處於最巔峰時刻，市場容量超百萬台。在重卡領域，大排量和大功率已是行業趨勢。為了有別於玉柴現有的產品，聯合動力以K係列搶占高端市場。因此聯合動力的產能規劃、設備配置都是一流的，用聯合動力總經理助理陳貽雲的話來說，工廠是在用別人家的檢測設備來在做生產製造。

      目前玉柴聯合動力出廠試驗判定合格的技術數據量為58個參數，而國內外一般僅設定6個參數。其發動機出廠試驗的負載情況完全與整車狀態相同，如轉向係統、冷卻係統、製動係統、瞬態加速響應、機械效率、一致性頻譜分析。2015年，聯合動力再次蟬聯第八屆中國國際卡車節油冠軍，這已是公司連續三年獲此殊榮。

      但好景不長，自2011年市場急劇萎縮，跌至80萬輛級，2015年更被業內稱之為“滑鐵盧”式下滑，已跌破60萬輛。“我們確實做出了精品，但卻生不逢時。在當前形勢下，用戶更看重價格、性價比。”陳貽雲坦誠，“聯合動力麵臨的最大問題是：如何在殘酷的競爭中生存？如何在保質的前提下降低成本，實現好而不貴。”

      針對於此，聯合動力給出了應對之策:首先在銷售策略上避免單一強調聯合動力品牌，品牌影響力直接關係到產品價位；其次在采購體係上並入玉柴大體係，攤薄成本；最後就是在要內部“挖潛”上下功夫，優化現有的生產環節。如果說前兩者是戰略上的變革，那麽後者則是聯合動力內部所有流程的再梳理，關係到工廠內所有的環節，可謂是個大工程。


      有力保障

      聯合動力製造部機加總師黃登華介紹，公司主導產品YC6K 係列發動機，以世界最新發動機為基礎自主開發，集成了當今世界最新技術成果，擁有30 多項技術發明專利。獨創性引入精確燃燒和電子控製技術，實現更少油耗和更低排放；發動機逆向橫流冷卻技術和高強度材料的成功創新運用，大幅度提高了發動機使用壽命，排放可滿足歐Ⅵ標準，其最低油耗、額定點油耗比世界先進水平低5%～8%。


      卓越的性能來自於材料以及加工手段的保障。6K產品的主要結構件比如缸體、缸蓋等主要結構件采用了高強度蠕墨鑄鐵材料，組織是介於灰口鑄鐵與球墨鑄鐵之間的中間狀態，所以強度和韌性也介於兩者之間，同時具備球墨鑄鐵的耐用性與灰口鑄鐵的耐熱性。蠕墨鑄鐵其高溫強度、熱疲勞性能和剛度卻比灰鑄鐵高接近一倍。因此，采用蠕墨鑄鐵可製造出重量更輕、壁厚更薄、燃料能效比更高的發動機。一台裝配好的蠕墨鑄鐵發動機的重量比傳統發動機重量減少15%。

      黃登華進一步介紹說，聯合動力的6K產品具有獨特的高效逆向冷卻技術，當冷卻液從缸蓋流入缸體冷時，流速快、冷卻時間短，使得噴油器安裝區域溫度較傳統柴油機降低約15度，發動機要承受高達220帕的爆發壓力，這對發動機可靠性提出了嚴苛的要求。

      此外由於6K係列產品采用集成式整體缸蓋，氣缸蓋集成進氣管，發動機結構更加緊湊，這對進氣管部位的加工提出了更高的要求。

      聯台動力的生產線以綠色製造和零缺陷為根本目的，其主要關鍵件全部與國際知名品牌合作，如起動機、電機、高壓噴射係統與德國博世合作；活塞部件與德國馬勒、美國輝門合作；缸內製動與美國皆可博合作；轉向泵與ZF、刀具與瓦爾特合作。這些先進的製造和檢測裝備，輔以智能化的質量控製係統，使每道工序每個產品特性準確一致，確保了發動機的高品質。目前聯合動力產品平均故障間隔裏程是10萬km，遠遠高於國內其他品牌。

      要保障產品的高品質，上述這些都不是聯合動力壓縮成本的入手點，為此公司高層希望製造部能在加工過程中進行優化，以提高生產的效率。

      成本“堅冰”

      發動機製造業一個明顯的走向就是采用高速加工技術來提高效率，縮短交貨時間，降低生產成本。

      發動機是汽車的核心零部件，結構複雜且製造水平高，尤其是發動機上曲軸孔、凸輪軸孔、座圈底孔、燃燒室麵等關鍵部分及關鍵工序精度要求高。而缸體又是發動機的主要基礎件，缸體的許多平麵和孔均是其他零件的裝配基準，其質量直接影響到發動機的裝配精度和可靠性以及使用性能，所以對缸體的加工要求非常高，加工難度大。這些對刀具材料以及刀具結構、幾何參數等都提出了新的、更高的要求。

      黃登華介紹說，聯合動力在2011年投產之時采用的所有進口刀具均為德國瓦爾特的產品，原因無他，玉柴總部重機廠所有的刀具也是由瓦爾特總包提供的，而重機廠對瓦爾特的評價非常不錯。

      但畢竟兩者的產品有差距，比如由於聯合動力采用高強度蠕墨鑄鐵材料，在給發動機零件帶來一係列優異性能的同時，也給刀具加工帶來了極大挑戰。

      如蠕墨鑄鐵加工過程中，產生的切削熱積聚在工件中，加劇刀具磨損；且零件容易與刀具切削刃發生粘結作用；其強度較高，因此一般要比灰鐵加工高30%左右的切削功率。由於上述原因，用於切削蠕墨鑄鐵的刀具壽命通常隻有切削灰鑄鐵刀具壽命的一半，或者更低。

      此外利用常規工藝加工蠕墨鑄鐵時，必須采用較低的切削速度，因此可能需要花費比切削灰鑄鐵幾乎長三倍的加工時間。

      如何延長刀具的壽命周期。黃登華在合作夥伴瓦爾特工程師的推薦下采用了瓦爾特-蒂泰克斯X.treme 和XD係列產品，主要型號有A6994TFP-10，A6785TFP-10，A6585TFT-4；A6885TFP-8以及非標定製的3A6685C82480700。

      瓦爾特-蒂泰克斯XD鑽頭的直徑範圍是3～16 mm，即使鑽孔深度達到70倍徑也無需退刀。有TFT和XPL兩種刀具頭塗層。刀身拋光的排屑槽有效保證了加工過程中的可靠排屑，從而確保了加工質量，新的整體硬質合金鑽頭可以結合乳劑和油使用，為加工蠕墨鑄鐵材料應用提供有效的解決方案。

      為了滿足現代機床的效率要求，XD鑽頭擁有4個刃帶，確保了最高質量的鑽孔，並且與單刃槍鑽相比生產效率提高達10倍。且由於在鑽孔時無需退刀，該鑽頭可在鑽深較大時確保鑽孔工藝的可靠性和加工生產效率。黃登華說，瓦爾特鉸孔鉸刀的速度效率非常不錯，進給速度達到40~50m/min依舊還能平穩加工，而其他刀具速度隻能達到30以下。

      據統計，用瓦爾特一把鉸刀能加工90個工件，每個工件上麵有3個孔，深為800mm，因此一把刀的壽命在聯合動力的使用壽命是270個孔加工。

      “一把刀可以加工90件，效率遠超行業內平均水平。”黃登華強調，這個數據是他們經過長時間摸索，不斷排查，最後確認的數據。“最難得的是瓦爾特刀具產品的一致性非常好。不至於一隻做很多台，下一隻做了幾台就斷掉了，讓我們用著很放心。”效率、質量，穩定性是內燃機加工企業選擇刀具的三大因素，而這些恰恰是瓦爾特技術的競爭優勢所在。

      在聯合動力內部還有斷刀監測手段，主要是增加引孔刀斷刀保護功能，防止引孔加工異常導致深孔加工造型的破壞。

      讓黃登華更驚喜的是，在精鏜缸體加工環槽過程中，他們自創了一種新的加工方式。

      具體來說就是加工過程中，一般采用兩把刀具——較短的引導刀和較長的精加工刀具，也可用複合刀具加工軸承端麵，刀具的展開可通過離心力、冷卻液壓力或機械機構來完成。但傳統加工方式是通過離心力擴張來展開刀具進行加工，除了增加庫外抓刀的工序外，也會因為張力導致加工變形。

      瓦爾特建議他們采用帶有冷卻液壓力的刀具，如此既不用設置庫外抓刀，也避免機械張力的產生。“我們打聽到確實有過這項技術的應用，於是也就開始了嚐試。”

      不過首戰並未告捷。初次使用是，因為沒有采用導條，直接懸臂，一展開刀，沒有支撐難以固定。後來做了改進，增加導條，但由於是靠水做推動力，又產生了密封問題，仍舊不合格。

      在多次的論證試驗後，現在瓦爾特的這項技術在聯合動力已經獲得了成功，加工槽寬是可以保證導條間控製在0.015到0.025mm之間，且CPK指可達1.33以上，非常穩定。


       任重道遠

　    為降低生產成本，聯合動力始終堅持著兩條原則：一是降低刀具單件消耗成本；二是降低輔助材料單件消耗成本。先進高效刀具的應用，有效提高了生產效率，減少了機床的非工作時間。同時，先進刀具所帶來的創新工藝也將高速機床的效率發揮到了極致。

      現代發動機的生產對機床裝備提出了諸多新要求，如高速、高精、高柔性、高可靠性及成套化等，並采用新型高效刀具逐漸替代傳統刀具。新型高效刀具意味著更高的硬度和耐磨性、更高的強度和韌性、良好的穩定性和熱硬性以及較小的化學親和力，能將昂貴的數控機床和加工中心的高效加工能力最大化。

      陳貽雲說，聯合動力在整合內部流程的過程中，也在開拓細分市場的應用。因為6K產品的技術領先特性，其或許會更適應小眾專業化的市場領域。

      此外，聯合動力也在進一步拓展產品品種，適應環保要求，開發天然氣大排量發動機。在他看來，企業本身有天然發動機的資源，而且近年來也正是天然氣重卡大踏步發展的黃金時代，2014年、2015年整個市場的產量甚至突破了5萬輛。其中2014年，聯合卡車年銷量首次超過7000輛，天然氣產品占比達到39.1%。

      如此看來，在天然氣卡車細分市場上占到了一席之地，並形成自己的差異化優勢將會是聯合動力下一步的動作。陳貽雲希望，包括瓦爾特在內的戰略合作夥伴能在企業轉型期間同心協力，迎接新的挑戰。


      圖片資料：

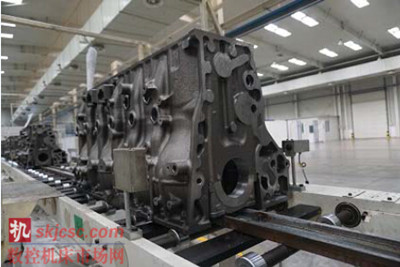

      圖1.聯合動力製造部機加總師黃登華介紹說，聯合動力的6K產品具有獨特的高效逆向冷卻技術，當冷卻液從缸蓋流入缸體冷時，發動機要承受高達220帕的爆發壓力，這對發動機可靠性提出了嚴苛的要求。

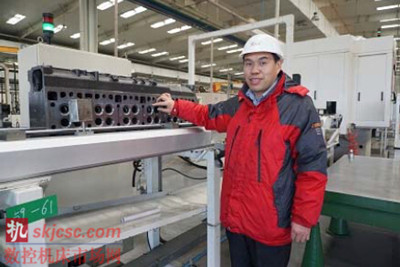

      圖2. 缸體是發動機的主要基礎件，缸體的許多平麵和孔均是其他零件的裝配基準，其質量直接影響到發動機的裝配精度和可靠性以及使用性能，所以對缸體的加工要求非常高，加工難度大。

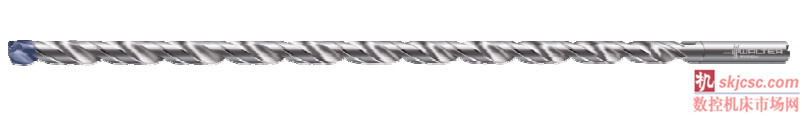

      圖3.在合作夥伴瓦爾特工程師的推薦下，黃登華總師采用了瓦爾特-蒂泰克斯XD係列產品。

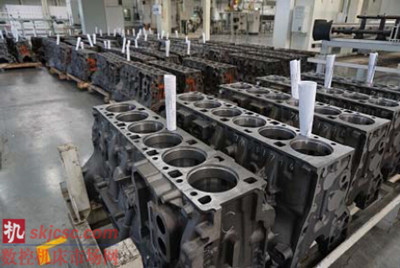

      圖4. 6K係列發動機采用集成式整體缸蓋，氣缸蓋集成進氣管，發動機結構更加緊湊，這對進氣管部位的加工提出了更高的要求。

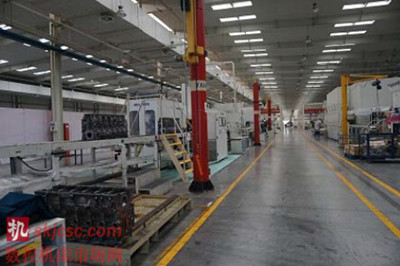

      圖5. 聯合動力在2011年投產之時所有進口刀具都采用的是德國瓦爾特的產品，原因無他，因為玉柴總部重機廠所有的刀具也是由瓦爾特總包的，而重機廠對瓦爾特的評價非常不錯。
