伊斯卡小型刀具創意集-發布獨特的側夾緊機構新型車削、切槽刀

2015-8-3 來源：數控機床市場網作者：伊斯卡

伊斯卡小型刀具創意集

製造更小、更精密零件的需求在持續增長，這些零件往往由難加工材料製成，檢驗著金屬切削刀具製造商的獨創能力。通過拓展當前刀具應用範圍或縮小現有刀具比例往往能滿足許多小型零件的加工應用。然而，由於刀具尺寸的減小會降低其加工效率，並使得刀具剛性差，故而通常需要更具獨創性的特製解決方案。

注意到市場對小型刀具的高需求，伊斯卡多產的研發部門拓展了其久經驗證的切削刀具範圍，並實施了有效的改進以實現對小零件的高效加工。在某些領域，對現有刀具進行重新設計不能收獲最佳解決方案。伊斯卡富於創新的研發部門研製了一係列獨特、高效的小規格切削刀具。通過采用最適合的基體及先進塗層，引入獨創的刀具幾何形體，納入可靠的裝夾係統，伊斯卡創建了一係列技術創新的切削刀具解決方案，致力於涵蓋範圍更寬的小型零件加工應用。

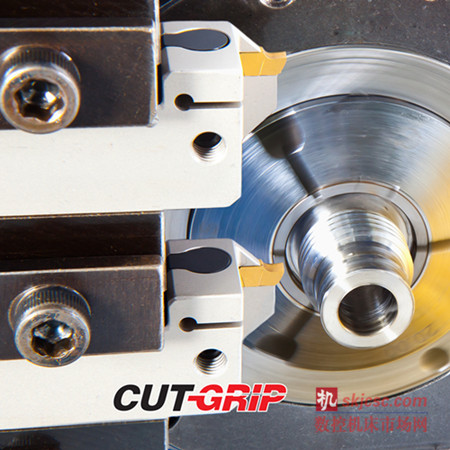

伊斯卡發布獨特的側夾緊機構新型車削、切槽刀

伊斯卡推薦新型GEHSR/L-SL係列用於瑞士自動車床及小型自動化機床。此係列是當前螺釘夾緊GEHSR/L係列的升級版。（見圖1）

GEHSR/L-SL係列刀杆目前供應有10，12及16mm刀方，夾持帶不同斷屑槽形的GEPI及GEMI刀片，刀片切槽寬度範圍為2.2-3.2mm。

新研製的易於使用的係統使得在采用提供的扳手從刀杆任一側擰緊即可安全可靠地夾緊刀片。當夾緊螺釘從刀杆一側擰入後，就需要在其對側擰入密封塑料堵頭以預防切屑進入。操作者還能從螺釘擰入的相反方向實現對螺釘的操控，以更換刀片或對刀片進行轉位。

當采用伊斯卡現有刀杆或大多數刀具製造商們的刀杆時，在小型瑞士自動車床上更換刀片往往需要將刀杆從排刀處取下；而采用伊斯卡獨創的新型刀杆則可以實現在機更換刀片。

車削小型零件往往采用輕型切削參數，此時采用大規格刀片則體現不出優勢。GEHSR/L刀杆的短頭設計提高了刀杆的剛性，提升了加工的穩定性，能采用更高的切削參數並收獲更高的被加工表麵光潔度。

此外，伊斯卡還提供具有高壓冷卻性能的GHSR/L-JHP-SL係列，所夾持刀片規格與常規的相同。此獨創的新型刀具帶有3個獨立的內冷卻通道入口以適用於不同機床配置，提供適合的解決方案。

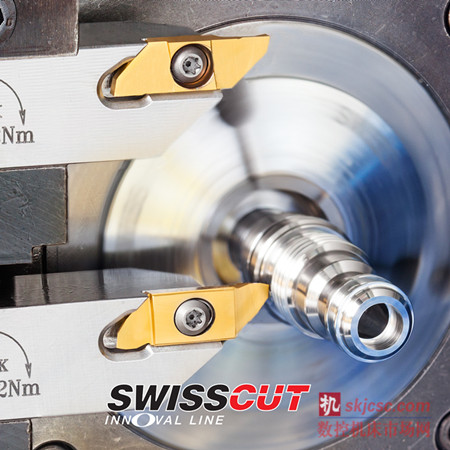

SWISSCUT INNOVAL提升效率，降低庫存成本

伊斯卡升級了其SWISSCUT係列。新刀片帶有技術創新的橢圓形沉孔，帶來兩大主要提升。

不僅伊斯卡，而且包括所有主要競爭對手現有的SWISSCUT刀具，能從正麵及背麵夾緊刀片的刀具及刀片均是不同的。然而，伊斯卡新型SWISSCUT INNOVAL係列，同一刀杆及刀片可於刀杆兩側夾緊。（見圖2）

獨創的新型SWISSCUT INNOVAL夾持設計采用了特製螺釘，螺釘可從刀具的任一側裝卸，實現了不需完全移除螺釘即可更換刀片。而所有主要競爭對手提供的係列，夾緊螺釘必須完全移出以更換刀片，操作過程螺釘容易掉落並丟失。

伊斯卡先進的新係列使得用戶庫存降低一半，大幅消減用戶庫存。

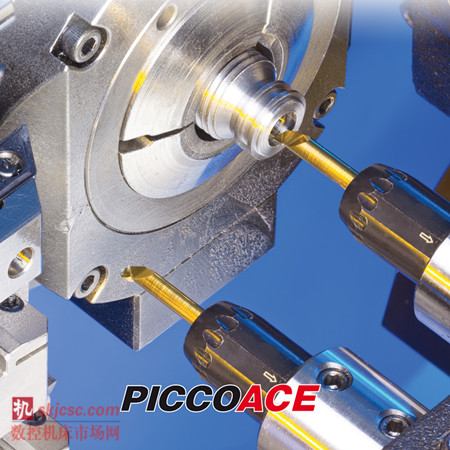

PICCOACE – 高精度，高剛性及高柔性的製勝組合

對高精度及裝夾方向柔性化需求的增長激發著伊斯卡研製出先進的新型PICCO刀柄。技術創新的PICCOACE係列具有獨特的受專利保護的裝夾係統，具有高精度，高剛性及裝夾高柔性三大主要特點，建立了新標準。（見圖3）

新型PICCOACE係列由高剛性刀杆及夾套這兩種主要組件構成。當采用所提供的扳手對夾套進行旋轉以擰緊PICCO小刀杆時，鎖緊楔塊被向心力推動並對小刀杆施加壓力，將其安全鎖緊至精密位置。

采用PICCOACE的快速調整及非常牢靠的裝夾係統節省了更換PICCO小刀杆的寶貴時間，確保能快換小刀杆，並能實現高達0.005mm的重複定位精度。

盡管當前市場上瑞士自動車床的多樣性對刀具提出了多方向裝夾的需求，但大多數現存小刀杆僅提供單一裝夾方向。對比而言，伊斯卡PICCOACE為各瑞士自動車床提供高品質，適用的通用解決方案，允許操作者從各個方向對小刀杆進行裝卸操作。

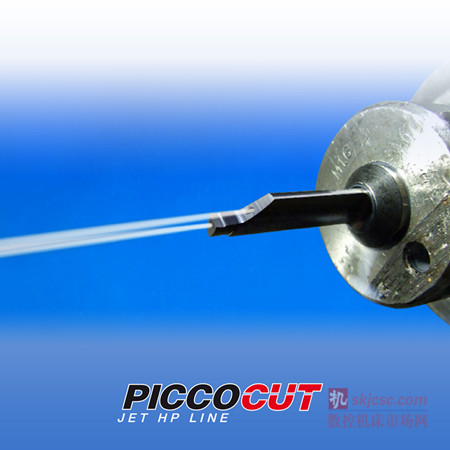

伊斯卡新型帶內冷卻通道的PICCOCUT端麵切槽刀，實現高效加工

新型PICCOCUT端麵切槽刀主要推薦用於外圓、內孔以及沿軸向切槽加工。PICCOCUT具有強固的幾何形體，用於端麵高效切深槽加工，切槽寬度有3，4及5mm，最大切削深度達40mm，其最小端麵首切直徑為16mm。（見圖4）

整體硬質合金刀杆帶兩個內冷卻通孔，使得冷卻液能精密直達切削刃及後刀麵切削區域。當高壓冷卻液（最高達100bar）從內冷卻通孔噴射出，生成易於從所加工槽中排出的細小切屑。由PICCOCUT冷卻結構所帶來的額外的優點是大幅提升刀具壽命，提高了被加工表麵光潔度。

新型PICCO小刀杆采用了伊斯卡IC1008 PVD塗層牌號，該牌號適用切削速度範圍寬，可用於不同的被加工材料的加工。

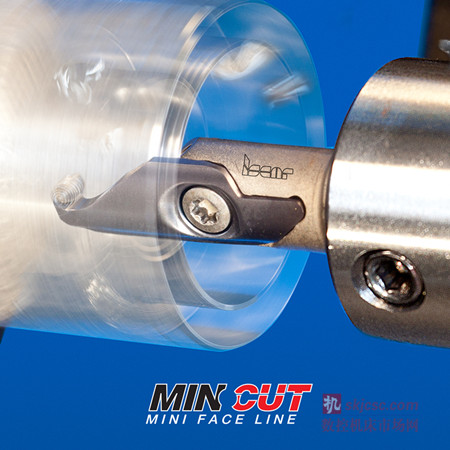

伊斯卡拓展了MINCUT係列

繼伊斯卡MINCUT端麵切槽係列在全球範圍內的成功後，伊斯卡通過添補內孔切槽、清根及螺紋加工刀片，乃至整體硬質合金刀杆來拓展了MINCUT刀具的應用範圍。（見圖5）

MIGR 8內孔切淺槽刀片切槽寬度為0.5-2mm，提供直刃及全圓弧刀片；45°主偏角全圓弧刀片MIUR 8的切槽寬度範圍為1-2mm；ISO公製通用牙型刀片MITR 8-MT可用於加工0.75-2mm螺距的內螺紋，最小加工螺紋內徑為10mm。

新刀片均采用了伊斯卡IC908 PVD塗層牌號，可應用於加工各種被加工材料，適用覆蓋範圍廣的切削參數。M..R 8.. 刀片由螺釘夾緊於MIFHR ...刀杆的長定位槽內，受專利保護的夾緊方式具有高剛性。連續的切屑流沿刀片前刀麵順暢流出，刀杆帶有內冷卻通孔，冷卻液直達切削刃。

夾持柄徑為8mm的新型整體硬質合金內孔刀杆MIFHR 8SC-8-8-SRK，具有高剛性，也可裝夾於常規夾持PICCO小刀杆的MG PCO...-6-8套筒。

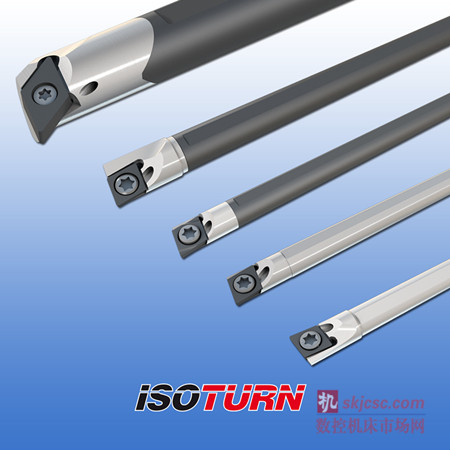

車削，從高效到高收益

為適用於小孔徑加工，伊斯卡拓展了其內孔車削應用範圍，引入了新型正型及負型小規格刀片夾持於鋼質或整體硬質合金刀杆。每一刀杆均帶有內冷卻通孔，冷卻液精密直達刀片切削刃。

用於夾持新型正型磨製EPGT及CCGT單麵刀片的刀杆夾持柄部直徑範圍為4-7mm。EPGT刀片刀尖角為75°，最小加工孔徑為4.5mm；CCGT刀片刀尖角為80°，最小加工孔徑為5.0mm。新型正型單麵磨製刀片EPGT 03X1的最小加工孔徑為4.5mm；CCGT 04T1刀片最小加工孔徑為5mm。兩種形狀的刀片均采用了專為超精加工而設計的F1P斷屑槽形。（見圖6）

用於裝夾磨製WNGP及DNGP雙麵負型刀片的刀杆夾持柄部直徑範圍為10-20mm，用於軸向車削及背車。WNGP刀片帶80°刀尖角，最小加工孔徑為12mm；DNGP刀片帶55°刀尖角，最小加工孔徑為13mm。新型雙麵負型磨製刀片WNGP 0403及DNGP 0703最小加工孔徑為12mm，刀片斷屑槽F2P及F2M分別用於鋼及不鏽鋼的加工，其應用指向加工中型孔徑。

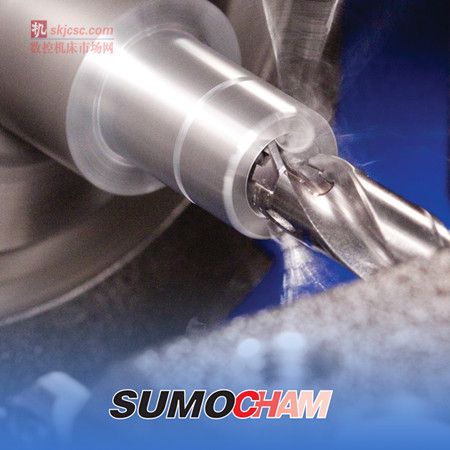

通過束魔變色龍鑽獲利

伊斯卡拓展了其大受歡迎的束魔變色龍鑽（SUMOCHAM）刀頭，添加了兩款主要刀頭。

首先登場的是技術創新的HPC-IQ刀頭，其幾何形狀，凹弧麵切削刃設計大幅提升了鑽頭的自定心性能。新型HPC-IQ刀頭能裝夾於最大鑽深比達12xD的鑽杆，無需預鑽孔工序，刀頭直徑範圍為8-25.7mm，基於整數值以0.5mm遞增。采用先進的新刀頭通過縮短加工周期，降低所需鑽頭數量而顯著降低生產成本。（見圖7）

來自束魔變色龍鑽的另一創新是平底束魔變色龍鑽刀頭，該刀頭拓展了束魔變色龍鑽的應用範圍。平底束魔變色龍刀頭FCP設計用於鋼質零件的鑽削（ISO P）。采用FCP刀頭鑽削可收獲接近於平底的鑽削底麵，適用於各種應用領域。FCP刀頭采用了TiAIN PVD塗層的IC908牌號，可裝夾於任何具有相配定位槽的標準束魔變色龍鑽鑽杆，而FCP刀頭與ICP刀頭的推薦鑽削參數相同。
