      摘要：　切削熱和由此產生的切削溫度是金屬切削過程中的一個重要物理現象。大量的切削熱使切削區域的溫度升高，直接影響刀具的磨損和壽命，並影響工件的加工精度和表麵質量。切削溫度也可作為自動化生產中監控因素，所以研究切削熱和切削溫度變化規律對生產時間有重要的意義。

　　（一）切削熱的產生和傳出

　　被切金屬層在刀具的作用下發生彈性變形和塑性變形，這是切削熱的一個來源。同時，切屑與前刀麵、工件與後刀麵間消耗的摩擦功也將轉化為熱能，這是切削熱的又一個來源(見圖1)。

　　如果忽略後刀麵上的摩擦功和進給運動所消耗的功，並假定主運動所消耗的功全部轉化為熱能，則單位時間內產生的切削熱可算出：

　　Qc=Fzvc
　　式中  Qc--每秒鍾內產生的切削熱，單位為J/s；
　　Fz--主切削力，單位為N；
　　vc--切削速度，單位為m/s。

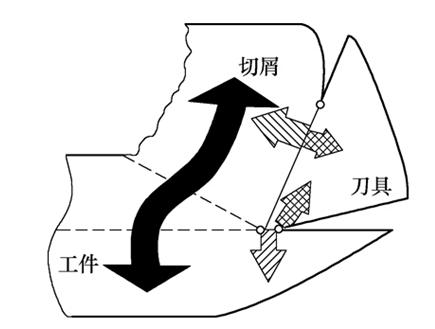

      圖1  切削熱的產生和傳出


　　（二）切削溫度及其測量方法

　　切削溫度一般是指刀具與工件接觸區域的平均溫度。切削溫度測量的方法很多，如圖2所示。目前比較常用的測量切削溫度的方法是熱電偶法和光熱輻射法。下麵將分別進行闡述。

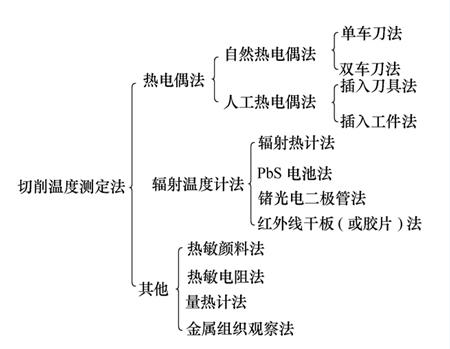

     圖2  切削溫度的測量方法

　　1.熱電偶法

　　熱電偶法又分為自然熱電偶法和人工熱電偶法（見表1）。

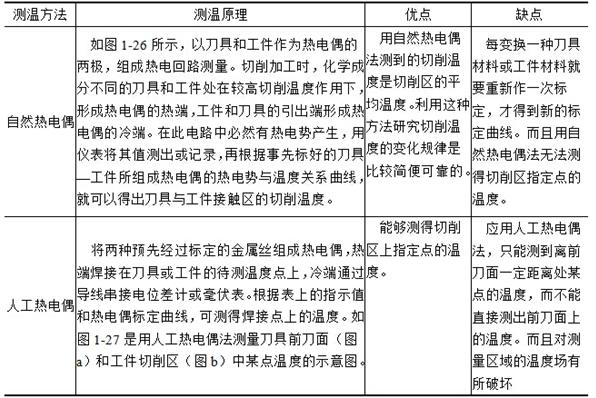

      表1  自然熱電偶與人工熱電偶比較

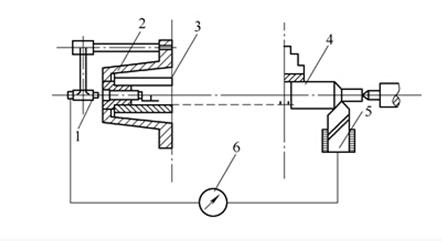

      圖3  自然熱電偶法測溫示意圖

    1.銅頂尖 2.銅銷3.車床主軸尾部4.工件5.刀具

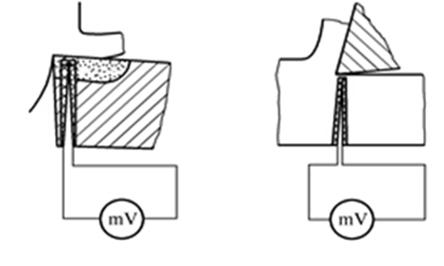

     圖4  人工熱電偶法測溫示意圖

     a）測前刀麵溫度  b）測工件溫度


　　要想知道前刀麵上的溫度，還需應用傳熱學的原理和公式進行推算。應用人工熱電偶法測溫，並輔以傳熱學計算所得到的刀具、切屑和工件的切削溫度分布情況（見圖5）。

     圖5  切削溫度的分布

     a）刀具、工件和切屑中溫度分布          b）刀具前刀麵上溫度分布
　　加工條件：刀具YT20，vc=600m/min        加工條件：工件30Mn4，ap=3mm，f=0.25mm/r


　　由圖5可以看出切削溫度的分布規律：


　　（1）前刀麵上溫度最高處並不在切削刃口處，而在離刃口有一定距離的位置，工件材料塑性越大，距離刃口越遠，反之越近。這是因為熱量沿前刀麵有個積累過程，這也是刀具磨損嚴重之處；

　　（2）切屑底層的溫度梯度最大，說明摩擦熱集中在切屑底層與前刀麵接觸處。


　　2.光熱輻射法


　　除了熱電偶測溫法，采用觀察刀具或零件切削前後金相組織變化的方法也能判定切削溫度，但這兩種方法並不直觀，而且觀察和分析的工作量較大。近來也更多的是使用紅外線測溫儀或光能電池測量切削溫度。熱像儀就是利用紅外線原理來測量切削溫度的，它是通過非接觸探測紅外熱量，並將其轉換生成熱圖像和溫度值，進而顯示在顯示器上，並可以對溫度值進行計算的一種檢測設備。如圖6是用熱像儀測溫的現場演示圖。圖1-30是利用熱像儀的配套軟件采集到的切削溫度場圖，軟件可以將切削過程以紅外影像采集下來，在確定準確的發射率情況下，設定播放速度，調節播放位置，對采集切削過程的溫度分布進行測量和繪製。

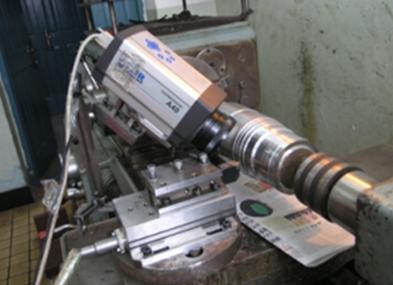

      圖6  用熱像儀現場測溫

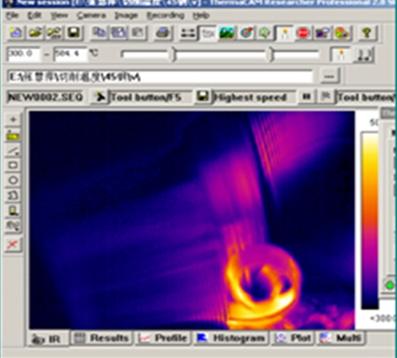

      圖7  測得溫度場圖


　　3.切屑顏色與切削溫度的關係


　　在生產實踐中，可以通過切削加工時切屑的顏色來判斷刀尖部位的大致溫度。以車削碳素結構鋼為例，隨著切削溫度的提高，切屑顏色變化過程順序為：銀白色→黃白色→金黃色→紫色→淺藍色→深藍色。其中，銀白色切屑反映的切削溫度約為200℃左右，金黃色切屑反映的切削溫度約400℃左右，深藍色切屑反映的切削溫度約600℃左右。


　　（三）影響切削溫度的主要因素


　　1.工件材料

　　工件材料的強度、硬度越高，切削時消耗的功就越多，產生的切削熱越多，切削溫度就越高。工件材料的熱導率越大，通過切屑和工件傳出的熱量越多，切削溫度下降越快。


　　2.刀具幾何參數

　　前角增大，切削變形減小，產生的熱量少，切削溫度降低；但過大的前角會減少散熱體積，當前角大於20°~25°時，前角對切削溫度的影響減少。主偏角減小，使切削寬度增大，散熱麵積增加，切削溫度下降，如圖8、圖9所示。

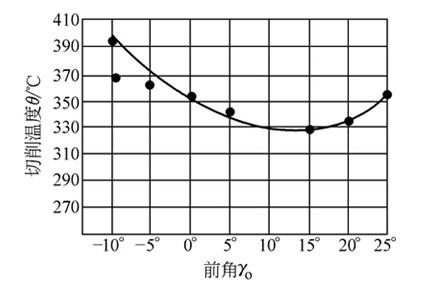

      圖8  前角對切削溫度的影響

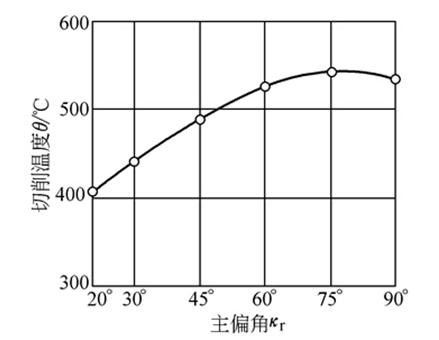

       圖9  主偏角對切屑溫度的影響


　　3.切削用量


　　對切削溫度影響最大的切削用量是切削速度，其次是進給量，而背吃刀量的影響最小，這是因為當切削速度vc增加時，單位時間內參與變形的金屬量增加而使消耗的功率增大，切削溫度升高；當f增加時，切屑變厚，由切屑帶走的熱量增多，故切削溫度上升不甚明顯；當ap增加時，產生的熱量和散熱麵積同時增大，故對切削溫度的影響也小，如圖10所示。

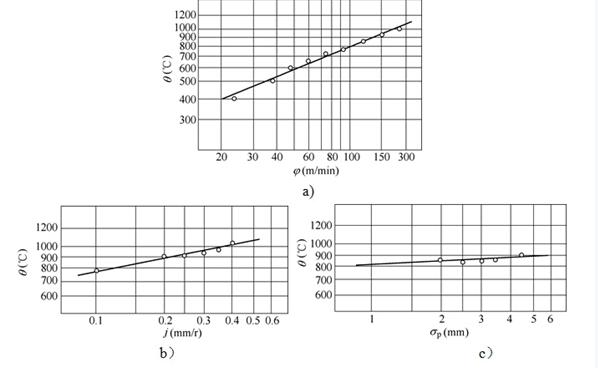

      圖10  切削用量對切削溫度的影響

     a）切削速度的影響  b）進給量的影響  c）背吃刀量的影響


　　4.其他因素


　　刀具後刀麵磨損量增大時，加劇了刀具與工件間的摩擦，使切削溫度升高，切削速度越高，刀具磨損對切削溫度的影響就越顯著（見圖11）。澆注切削液對降低切削溫度、減少刀具磨損和提高已加工表麵質量有明顯的效果。切削液的潤滑作用可以減少摩擦，減小切削熱的產生。

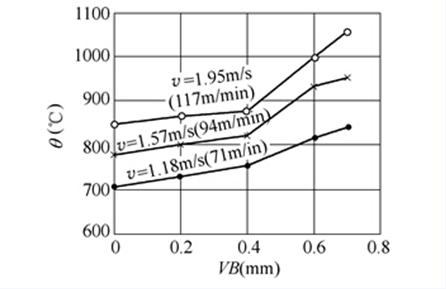

     圖11  不同切削速度下後刀麵磨損與切削溫度的關係
