汽輪機零件噴嘴的加工技巧

2020-11-12 來源：北方華安工業集團有限公司機械公司作者：-

搞要：汽輪機零件噴嘴精度要求高，通過合理的工藝方案和專用刀具、車床夾具設計，保證了加工精度。

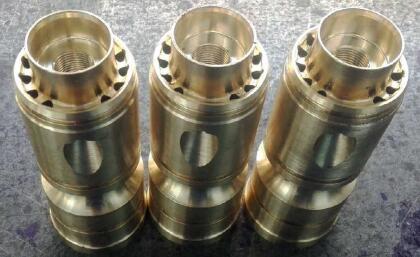

１、零件結構和技術要求

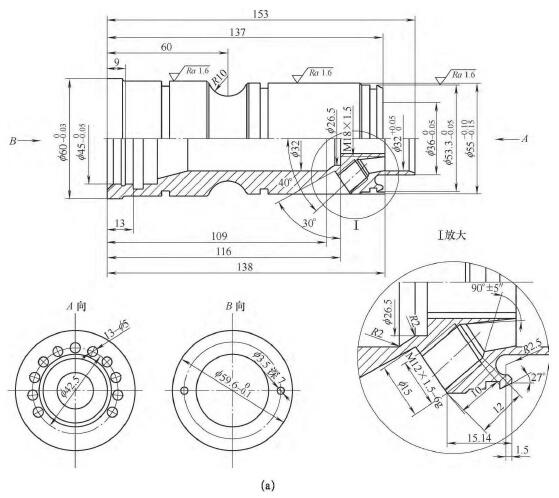

零件結構如圖１所示，材料為鉻鋯銅，內孔公差尺寸相對於外圓同軸度0.05mm，和零件噴嘴軸線傾斜４０°的螺紋Ｍ12ｘ1.2-6g與90°士５mm，錐麵同軸度0.02ｍｍ，需要工藝保證，一次裝夾完成。90°錐麵和相配合件測壓器配研，接觸麵積大於90％，13個必5mm均（jun1）布孔與工件端麵垂直度0.15mm。

２、加工工藝性分析

贈件加工工藝性分析如下：

（1）零件較複雜，加工時工序編製要認真分析零件的加工要求，合理編製各工序的加工順序，應選擇精度較高、裝夾穩定可靠的表麵。同時，為了減小外形ｉＭＯｍｍ圓弧槽對加工１３個直徑5mm孔的影響，以及外形各徑的階台對零件定位、夾緊和找圖１正的不利影響，外形尺寸加工為淩60mm作為內孔各尺寸、13個直徑5mm孔與工件軸線傾斜40°角的Ｍ12ｘ1.5－6ｇ、90°錐麵的加工基準。

圖１

（2）為了方便Ｍ12ｘ1.5－6ｇ和90°±５〃錐麵傾斜孔加工，需要設計40°傾斜孔加工專用車床夾具。

（３）為了保證各R槽尺寸的準確，采用成形刀具，並用線切割樣板檢測。

３、技術措施

針對加工工藝性分析，采取了以下技術措施：

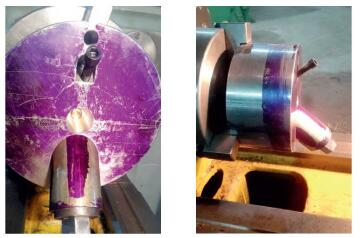

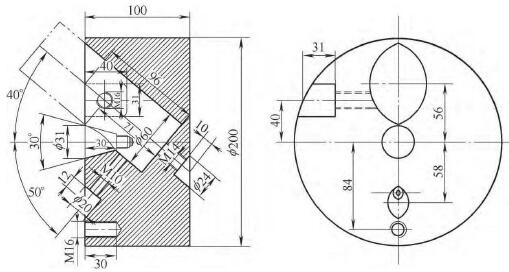

⑴設計製作Ｍ12ｘ1.2-6g 和90°±５〃錐麵的傾斜孔車床夾具，保證40°傾斜孔各尺寸的準確加工。夾具傾斜孔尺寸為直徑60（上0.08，下0.04）與零件直徑60（上0，下-0.03）尺寸相配合，保證了定位精度。零件放入夾具中，用螺栓拉緊，並采用螺柱壓緊的夾緊方式，用螺母緊固，保證夾緊牟固可靠。傾斜孔車床專用夾具如圖２所示，工件裝夾如圖３所示。

圖2

圖3

（２）為了便於Ｍ12ｘ1.5－6ｇ、90°錐孔的加工，設計製作了專用刀具（見圖４）。

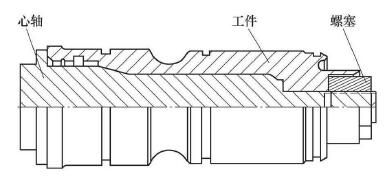

（３）為了便於零件外形加工，設計了簡易胎具（見圖５）。

圖4

圖5

４．工藝方案

加工工藝方案如下。

（１）車削１。粗車內孔外圓

各尺寸，外徑按直徑60mm（上-0.05，下-0.08）控製，與車傾斜孔車床夾具內孔配合，保證定位精度。長度尺寸153mm和137mm加工完成，保證端麵垂直度。內孔按直徑30mm、直徑16mm控製，留數控車精加工餘量。

（２）劃線。各孔位置，十字線與側麵相連，準確清晰。

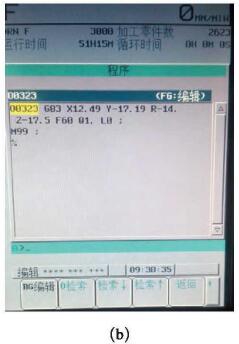

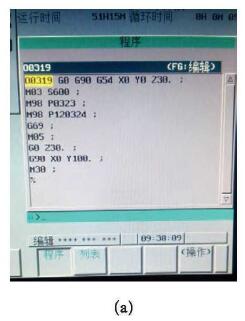

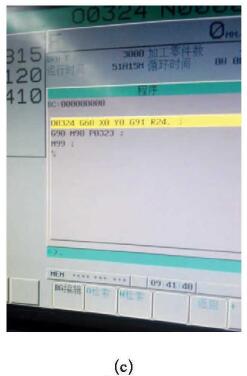

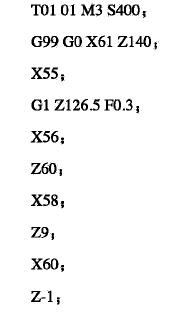

（３）數控銑。找正，１３個直徑5mm孔引正孔，保證位置公差。數控銑工件裝夾如圖６所示，數控銑加工程序如圖７所示。
