基於SYNTEC的大型螺旋錐齒輪專用數控機床人機界麵設計

2016-9-21 來源：沈陽工業大學機械工程學院作者：田國富張西棟任仲偉宋江波唐媛媛

摘要：利用新代數控係統一10B提供的eHMI開發工具，通過建立專案並且在專案上添加畫麵檔以及功能鍵(Fenubar)的方法，對弧齒螺旋錐齒輪數控加工參數輸入進行了開發設計。將齒輪加工所需要的各種參數信息通過不同元件的形式添加在畫麵檔上。根據畫麵檔內容，相應地客製功能鍵的動作，將畫麵檔與功能鍵鏈接在一起。利用eHMI的測試仿真模塊進行仿真模擬，實現了利用功能鍵操控畫麵檔的切換以及相應參數輸入的功能。對新代數控係統的客製工作為後續相關研究工作奠定了一定的基礎。

關鍵詞：新代數控係統；螺旋錐齒輪；畫麵檔；測試仿真

0、前言

齒輪在整個機械行業中占有舉足輕重的地位，是機械工業的基礎件‘11。在相交軸傳動中，弧齒錐齒輪具有承載能力高、傳動平穩、對安裝誤差的敏感性小以及傳動效率高等優點，因此弧齒錐齒輪的數控加工得到工程技術人員的重視[2]。弧齒錐齒輪的數控加工程序編製複雜，而且編程語言抽象；為了滿足不同規格螺旋錐齒輪的數控加工要求而進行的參數化編程是以友好的參數化輸入界麵——人機界麵(Human Ma—chine Interface，HMI)為基礎的。人機界麵是用戶與機床互相傳遞信息的媒介，用來實現信息的輸入和輸出[3]。數控係統操作界麵的友好與否直接影響到數控編程的效率，甚至影響到整個數控係統的用戶認可度[4]。沈陽工業大學為了滿足螺旋錐齒輪數控加工機床的開發需要，引進了台灣新代科技股份有限公司研發的SYNTEC．10B數控係統，該係統具有良好的開放性，可以利用係統自帶軟件開發包，對螺旋錐齒輪數控加工所需的各級參數輸入界麵進行相關客製，形成一個完備的界麵係統，為後期參數化編程工作打下良好基礎。

1、軟件工具

對新代數控係統的二次開發需要登錄新代科技的官方網站，下載win32相關軟件：(1)WindowsUpdate；(2)LadEdit一2．13．0．msi；(3)MacroDev軟件；(4)銑床Win32軟件。特別注意四個軟件需要按照編碼順序依次安裝，否則會出現兼容性問題[5]。安裝完之後，相關的開發客製軟件即可在通用PC上運行，操作環境為windows2000／XP／7。

SYNTEC係統內部的eHMI是一款更直覺、更簡易編輯控製麵板人機接口的開發工具，通過直接點選和表格輸入的方式，使用戶免除繁雜的程序編寫過程，取而代之的是更簡易、更有效、更人性化的操作接口[6-7]。將eHMI開發軟件用於參數化編程中所需相關界麵的客製工作，可以提高數控係統二次開發的效率，優化數控編程加工過程中的人機交互性。

2、係統的整體設計

機床的加工對象是弧齒錐齒輪，所以根據項目開發要求，采用麵向對象的設計方法[8]，對弧齒錐齒輪加工的人機界麵作開發。圖1是弧齒錐齒輪加工機床人機界麵工作流程，首先是選擇齒製，進入弧齒錐齒輪的參數輸入界麵，然後通過底部相應的功能鍵進入齒輪參數輸入界麵、工藝參數輸入界麵以及刀具參數輸人界麵的各級子菜單，進行相應數據參數的輸入。通過參數檢查模塊的自檢，如果有錯誤參數，返回參數輸人界麵進行參數的修改；如果無誤，則進入仿真加工模塊。在仿真過程中如果出現刀具與工件的幹涉等錯誤，則返回參數輸入界麵進行參數的修改，直至錯誤消除，進人數控加工過程，最後退出程序，完成加工。

3、主要界麵的客製

新代數控係統的客製過程包括畫麵檔與功能鍵的設計、畫麵檔與相應功能鍵的鏈接以及安裝文件的封裝。圖2是新代數控係統SYNTEC一10B開機運行的的標準人機界麵[5]，為了保證原係統的完整性以及客製後係統維護的便利性，需要在標準人機界麵的基礎上進行相關的操作[9]。相關界麵的客製是在eHMI中完成的，圖3是eHMI主畫麵，由工具列、工作區、畫麵檔總管／功能鍵總管、屬性框、狀態列組成[7]。

圖2新代數控係統SYNTEC一10B標準人機界麵

3．1專案的建立

人機界麵由多個功能鍵(fenubar)、畫麵檔(browser)、圖片檔、多國語言檔組成，而且eH．MI會自動幫助編輯者管理這些檔案。大量的界麵客製過程表明，通過新增專案的方式，添加畫麵檔和功能鍵來實現界麵的客製，更易於一般編輯人員接受¨引。

圖3 eHMI主畫麵

選擇“檔案-+新增．+專案”，然後在彈出的對話框中指定要使用的專案名稱與存儲位置，點擊確定。此時根據彈出提示，點選要加載標準人機的OCRes文件的位置，進入新的專案，eHMI將自動加載＼OCRes＼Common下的CncFenu．xml(默認功能鍵名稱)與SyntecParam．xml(默認參數檔名稱)，以及＼OCRes＼Common＼AppData下所有畫麵檔，該操作的目的是保證原係統的完整性，便於後續畫麵檔和功能鍵的客製文件管理。

3．2畫麵檔的客製

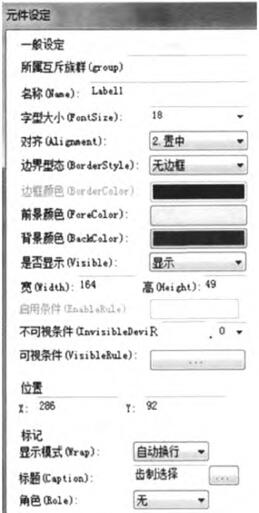

人機界麵大致分為兩部分，一個是基礎底層畫麵，一個是實際在切換的區塊上的畫麵，其中“基礎底層畫麵”是由、OCResDir＼Common＼AppData＼Backgnd．xml的檔案所定義的r71。需要對實際切換的區塊上的畫麵進行客製，在畫麵檔總管區右鍵點選“AppData-+加入新畫麵檔(N)”，在彈出的對話框上填寫畫麵檔大小值，“名稱”一欄不識別中文字符，然後在這個空畫麵檔上麵添加自己所需要的元件。首先為空畫麵檔添加一個基底麵板，具體操作為：點選“元件_元件盤(Panel)”，設置該元件盤為最底層。以“齒製選擇”顯示元件為例，介紹普通顯示元件的添加過程，在元件盤上添加“標記”顯示元件，點選“元件一標記”，在工作區的元件盤上按住左鍵拉出“標記”元件，然後雙擊該元件，通過圖4所示的元件設定對話框對其尺寸大小、名稱標題、字體顏色以及字體大小等屬性進行設置，當該畫麵檔設置完畢後，可以通過點選“測試_+測試畫麵檔”來進行畫麵檔客製效果的檢驗。其他畫麵檔顯示元件的添加過程與此類似，不再贅述。

圖4元件設定對話框

3．3功能鍵的客製

一個功能鍵由一個以上的按鍵列組合而成。功能鍵的客製是在主功能鍵的基礎上，通過啟用某一個閑置功能鍵按鈕，將該按鈕的動作鏈接至之前客製好的畫麵檔。如“齒製選擇”功能鍵的客製及與相應畫麵檔的鏈接過程。

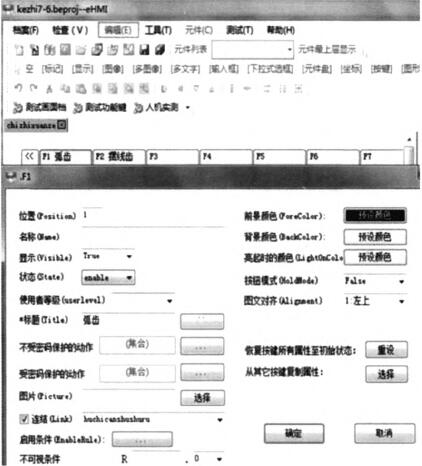

在功能鍵總管區右鍵單擊點選“CncFenu5．xml-÷新增按鍵列(F)”，在彈出的對話框中鍵入新增按鍵列的名稱“chizhixuanze”後點擊確認，然後生成一個按鍵列，雙擊“F1”按鈕，彈出如圖5所示的F1快捷鍵設置對話框，對該快捷鍵的標題設置為“弧齒”，將“連接”引導至已經客製好的次級功能鍵“huchicanshushuru”。點擊“不受密碼保護的動作”，彈出動作設置對話框，將功能選項總表中的“切換至客製界麵”功能添加到Action List裏麵，最後在右下角輸入已經客製好的畫麵檔名稱“HCZCLcanshushurujiemian”，點擊“OK”，完成添加。其他功能鍵的客製以及功能鍵與畫麵檔之間的鏈接過程與“齒製選擇”的客製過程相似。

圖5F1快捷鍵設置對話框

4、界麵係統的測試與界麵的層級關係

4．1界麵係統的測試

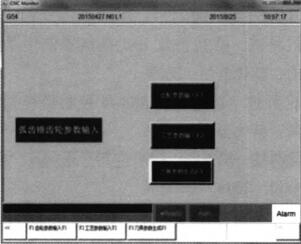

eHMI開發包具有測試仿真的功能，測試分為測試專案、測試畫麵檔、測試功能鍵、人機實測‘61。如選擇“測試一人機實測_利用本專案OCRes測試”，測試係統就會根據客製好的畫麵檔與功能鍵進行模擬仿真。圖6是參數輸入總界麵，圖7是齒輪參數的輸入界麵。

圖6參數輸入總界麵

圖7齒輪參數輸入界麵

4．2界麵層級關係

客製的整個界麵是一個畫麵係統，為了便於分析各級界麵之間的從屬關係以及直觀的了解畫麵檔內容，繪製層級關係框圖，如圖8所示。

圖8界麵層級關係框圖

5、多軸群顯示設計

用於螺旋錐齒輪加工的是多軸係統機床，在多軸係統中通常需要將$1(第一軸群)、$2(第二軸群)設置為按照軸群設定來顯示坐標內容，如$l的XYZC顯示在$1的坐標組件中，$2的AB顯示在$2的坐標組件中，這樣顯示符合用戶的使用習慣，也容易辨認軸與軸群的關係。圖9為主界麵軸群分布圖。

圖9主界麵軸群分布圖

<!一一Machine coordinate layout一一>

機械坐標。<CoordBox>

<PageSize>5<／PageSize>一頁顯示的軸

數目，默認為5。

設定要顯示的軸群，默認為0。

<／CoordBox>

<!一一Relative coordinate layout一一>相

對坐標<CoordBox>

<PageSize>5<／PageSize>一頁顯示的軸

數目，默認為5。<AxisGroupSource>2<／Axis．

GroupSource>設定要顯示的軸群，默認為0。

<／CoordBox>

<!一一Absolute coordinate layout一一>

絕對坐標。<CoordBox>

<PageSize>5<／PageSize>一頁顯示的軸

數目，默認為5。<AxisGroupSource>0<／Axis．

GroupSource>設定要顯示的軸群，默認為0。

<／CoordBox>

<!一一Distance to Go coordinate layout一

一>剩餘距離。

<PageSize>5<／PageSize>一頁顯示的軸

數目，默認為5。<AxisGroupSource>0<／Axis．

GroupSource>設定要顯示的軸群，默認為O。

<／CoordBox>

<／Screen>

6、專案的封裝

在專案模式下客製完成的畫麵檔與功能鍵需要打包封裝，生成安裝包，複製到相應數控係統文件夾下，通過更新係統的方式，將客製部分內嵌到原係統中，方可正常運行[7]。

首先點選“工具一檢查記憶體是否重複一檢查檔案＼專案”，對專案的建立位置與專案參數進行檢查，在確保無誤的情況下，點選“工具一建立安裝檔_打包專案”，將該專案下的所有檔案資料壓縮成一個Zip類型的安裝檔，將此安裝檔複製到標準人機磁盤中，然後在標準人機(CNCMon)中升級即可‘[7]。

7、結論

本文在對弧齒螺旋錐齒輪數控加工過程所需工藝參數分析的基礎上，客製出了所需畫麵檔以及功能鍵。通過對功能鍵與畫麵檔相關參數的設定，將客製的所有畫麵檔與功能鍵整合為一個完整的界麵係統，然後借助eHMI的測試功能，對該界麵係統進行仿真測試，測試結果滿足了設計要求。通過編程，對坐標組件主軸群的坐標顯示進行了設計，滿足了用戶的使用習慣。該界麵客製過程為台灣新代數控係統的相關客製工作提供了參考，為數控係統的後續客製提供了一個平台和基礎。
