EMAG 開發VLC 100 GT 機床為一次裝夾中複合各種加工工藝並大幅降低加工節拍實現精密加工
2015-6-5  來源:數控機床市場網  作者:埃馬克

        在一次裝夾中完成精加工

        就加工時間而言,在一次裝夾中複合各種加工工藝極有可能大幅降低加工節拍。例如使用硬車和磨削,隻有需要更高精度的幾何形狀在車削時才需要進行磨削加工。對於這個要求,EMAG開發了VLC 100 GT機床,它能夠有效地將倒立式車削技術和精磨結合在一起。對於直徑達到100毫米的盤類件,如齒輪、單個凸輪和凸輪環、泵環或鏈輪等,在大大減少的節拍內就可以實現優異地加工。

        VLC 100 GT 將複合加工整合進 EMAG 的成熟的拾取式理念中,主軸用來從集成的料道或穿梭機上上、下料工件。加工區域易於裝備各種車削和磨削模塊。這種緊湊型的製造係統還集成了測量係統。

        各種加工工藝的巧妙結合

        兩種加工工藝本身的理想組合是車削/硬車和磨削。第一步預先或全部加工所有可硬車的零件表麵。然後,無需改變裝夾,精磨需要高精度的幾何形狀的所有區域。這個過程有兩個優點:車削過程明顯快於表麵磨削過程,且隻精磨少量材料時,磨削工具的磨損程度大大降低。由於工件是在一次裝夾中完成加工,整個加工過程比使用兩台機床更加有效。這樣也降低了零部件成本,而且還有更好的質量保證。

        應用的靈活性

        客戶極大受益於 VLC 100 GT 機床的靈活配置,因為它具有廣泛的應用性。例如,它可以被用作“普通”倒立式磨削中心,可以配備兩個磨削主軸,進行內外圓磨削,或使用附加的刀架進行硬車以實現複合加工。VLC 100 GT 可以配備剛玉或現代化的 CBN 磨削技術,可以使用旋轉式金剛石滾輪修整陶瓷結合 CBN 砂輪。修整滾輪和砂輪之間使用聲音傳感係統進行的 GAP 控製。自適應過程控製係統的采用實現了最短的循環時間。

        保證每種應用的質量

        EMAG 所有倒立式機床都配備了 MINERALIT® 高級礦物料澆鑄而成的床身,具有突出的減震效果,是鑄鐵床身的 8 倍。這種標準的抗震特性可實現極好的表麵光潔度。采用集成測量探頭實現最優的加工質量,它位於加工區域和拾取站之間,不會受到鐵屑影響,但可以在同一裝夾中執行測量工藝,無論是直接的還是在加工前後,都節省了夾緊時間。探針也可用於兩次加工之間的測量。

        示例:一個鏈輪齒的複合加工

        VLC 100 GT 的加工質量最好通過一個具體的例子來展現,如鏈輪齒的加工,它清楚地顯示出複合加工的優點。一旦拾取式主軸進行了工件上料,集成式內圓磨削主軸執行第一次操作。之後為加工餘量很小的鏈輪孔,用 CBN 完成磨削加工。在加工區域有兩個塊形刀座加工鏈輪的平麵。用於這一操作的硬車技術不僅加工用時很短,而且還能確保不再需要後續的操作。測量探頭位於加工區域和上料站之間,此時檢驗加工質量。在一次裝夾操作中,整個過程隻需不到 50 秒,突出了這種倒立式車削/磨削中心的優異性能。

        通過 VLC 100 GT,EMAG 創建了一個盤類零件的複合加工係統,該係統除了結構緊湊,還具有令人印象深刻的性能。利用拾取式主軸上料,以及將尖端磨削技術與車削操作組合應用在一起,使機床的機械設計緊緊圍繞在性能上,正如上麵的例子所示。無論 VLC 100 GT 是用在生產線上執行大批量零件的加工製造,還是作為一台單機使用,這種倒立式車削/磨削中心都具有廣泛的應用範圍。

        事實

        • 高度柔性的 VLC 100 GT 機床可利用各種加工技術,即可以在批量加工中使用兩個主軸執行外圓和內圓磨削加工,也可以將一個或兩個塊形刀座和磨削主軸用於複合加工中。

        • 該機床非常適合以高輸出率完成工件精加工。

        VLC 100 GT 優勢一覽

        • 複合倒立式車削/磨削中心

        • 高性價比,以強大的工藝完整性,完成中等批量和大批量盤類零件的精密加工

        • 在一次裝夾中完成全部加工

        ► 改善工件質量、提高生產力

        • 使車削、磨削和修整刀具的預期使用壽命更長

        ► 刀具成本最小化

        • 在複合加工中隻產生少量的磨削廢棄物

        ►     廢料清除費用最小化


        VLC 100 GT 的技術數據

        最大卡盤直徑                                   mm 160

        最大加工直徑                                   mm 100

        主軸額定功率,在 40/100% 的占空比時     kW 19.5 / 12.5

        回轉直徑                                   mm 210

         Z軸行程                                   mm 375

         X軸行程                                   mm 900

        主軸最大轉速                                   rpm 3,000

        主軸扭矩,在 40/100% 的占空比時    Nm 75 / 48

        主軸最大直徑,前主軸軸承                    mm 80


        插圖說明

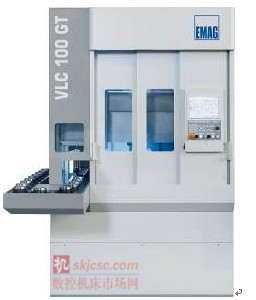

在 VLC 100 GT 上進行複合硬車和磨削加工

在 VLC 100 GT 上進行複合硬車和磨削加工

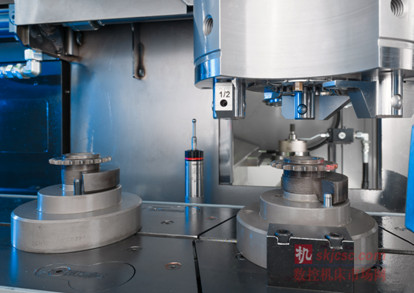

車削和磨削:在 VLC 100 GT 上完成全部加工

車削和磨削:在 VLC 100 GT 上完成全部加工

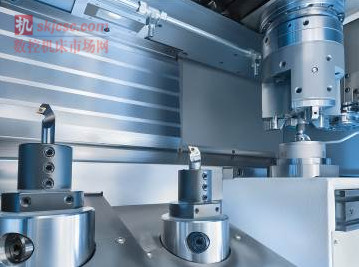

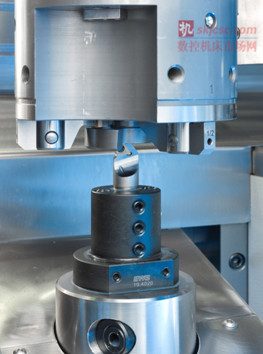

VLC 100 GT 上的硬車加工

VLC 100 GT 上的硬車加工

借助集成式 O 型自動化裝置進行工件輸送,VLC 100 GT 機床可利用拾取式原理完成上、下料。圖中所示為測量探頭

借助集成式 O 型自動化裝置進行工件輸送,VLC 100 GT 機床可利用拾取式原理完成上、下料。圖中所示為測量探頭。

 在 VLC 100 GT 進行內孔磨削

在 VLC 100 GT 進行內孔磨削

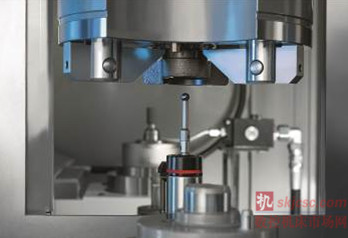

集成式測量探頭按照編程間隔時間檢查加工質量

        集成式測量探頭按照編程間隔時間檢查加工質量。

        更多信息,請點擊:www.emag-china.com
