【摘要】本文主要介紹台達C2000變頻器在數控車床上的應用。
     【Abstract】This paper mainly introduces the application of delta C2000 inverter in CNC lathe.

      【關鍵字】 C2000變頻器；數控車床；FOCPG；單點定位控製
     【Keywords】C2000 Converter; CNC lathe; FOCPG; single point positioning control

     數控車床是一種高精度、度效率的自動化機床，可加工多種零件，數控車床的主軸控製往往需要良好的定位功能，這直接影響零件加工的效果。C2000變頻器的單點定位控製很好地滿足了這一控製要求。

      1  、數控車床示意圖



                             圖1 數控車床

        2 、 車床加工流程

       程序複位→機械回零→自動加工→循環啟動→調整轉速等參數，其中自動加工階段需要主軸定位功能。

        3 、 單點定位控製介紹：

       單點定位控製僅在FOCPG模式下使用，設置某個多功能輸入端子為單點定位控製，同時設置內部定位位置。變頻器在FOCPG模式下運行，該多功能端子輸入端子為ON時，變頻器開始減速至內部定位位置後停下來。單點定位控製過程如圖2所示。


                       圖2 單點定位控製圖

         4 、 變頻器配置

        C2000+PG

        5 、 主要參數：

        在完成自學習後，主要設置參數如表1。

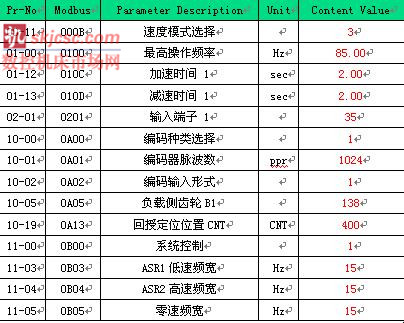

        表1 變頻器主要參數



        6  、測試結果：

        監測到的變頻器運行狀態如圖3和圖4所示。

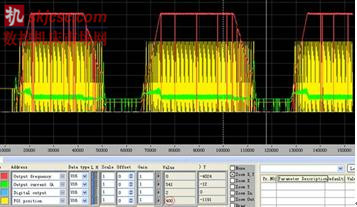

                                    圖3 變頻器運行狀態

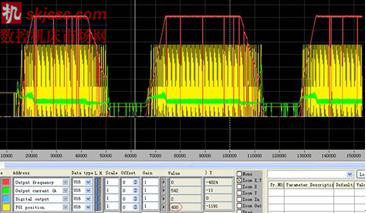

                                       圖4 變頻器運行狀態

        從以上兩張波形圖可以看出不同時刻PG1位置都是400，這正是設置的內部定位位置，這證明C2000定位控製精度良好。　　

        7  、推廣優勢

        C2000控製能達工藝的精度要求；

        相對於伺服控製簡單，成本降低，成本的降低主要來自兩方麵：變頻器相當於伺服控製器成本低；變頻器拖動異步電機即可，相對於伺服同步電機進一步降低了成本。

        8 、 結束語


       台達C2000變頻器的單點定位控製，能夠滿足數控車床的控製要求，這拓寬了C2000變頻器在數控車床行業的應用範圍。（文自：中達電通股份有限公司 ）
