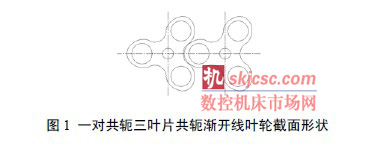

羅茨鼓風機作為一種強製送風設備，在礦山、煉焦廠等得到了廣泛應用。葉輪是羅茨鼓風機的關鍵部件，一般情況下其截麵采用漸開線的截型（如圖1 所示）。漸開線截麵的加工通常情況下采用數控刨或者非圓插齒機插削方法進行加工。但是，對於中小型企業，投資數控刨或者非圓插齒機其成本比較高，另外，生產成本也會有所提升。如何利用一種成本比較低的方法解決漸開線轉子的加工是各廠家經常討論的問題。我們根據漸開線的成型原理，利用牛頭刨床，配上專用的工藝裝配，找到了一種生產和設備投入成本都比較低的加工方法。實踐證明，使用這種方法既保證了零件的加工精度，又達到了降低成本的目的。

      1 漸開線葉輪成型原理

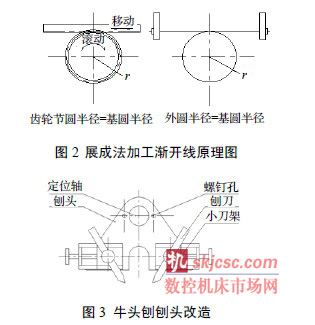

      漸開線葉輪成型和漸開線齒輪的成型原理一樣，在加工漸開線齒輪的時候是采用展成法的加工方法進行，即在一個分度圓上，刀具在平動的同時，齒輪本身做轉動，形成最終的漸開線齒廓（如圖2所示）。我們把加工漸開線齒輪的方法借鑒到漸開線葉輪的加工中，利用工藝裝備來保證刀具平動與葉輪本身轉動的同時進行。

      2 機床改造及工藝裝備設計

      機床改造時，主要是對牛頭刨刨頭的改造，將牛頭刨的刨頭連同刀架一同拆去，安裝一套如圖3所示的雙耳型刀架底板，圖3 上圓孔與滑枕前端轉盤配合定位，並用轉盤的環型T 型槽中的螺釘固定，兩孔處安裝兩套車床刀架的中、上部分，將其原方刀台部分的位置固定兩套刨床拖板刀箱，並使小刀架進刀方向與工作台相平行。使用兩套刀架的目的是為了平衡了轉子兩邊的切削抗力，提高了切削穩定性，保證了加工精度，使加工的線形較為精確，同時提高了加工效率。

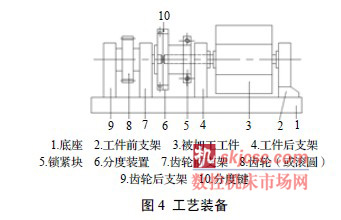

      改造完牛頭刨刨頭之後，所要進行的是相關工藝裝備的設計。轉子在加工過程中，既要隨工作台進行水平運動，又要進行圍繞轉子軸的轉動。因此，在設計工藝裝備時，要同時考慮該工藝裝備的夾緊和分度（如圖4 所示）。前部分為工件定位裝夾部分。按轉子軸徑分別固定在前後支架孔內（孔製成上下分離鞍型結構），利用鎖緊塊與分度盤的前半部分固定鎖緊，通過鎖緊塊的後一部分與同軸的滾圓或齒輪聯接。後部分為夾具的分度裝置。分度裝置的前後部分是通過圓周上製成極其精確的180°軸向槽固定兩件分度鍵相連，分度鍵分別用兩個螺釘固定在圓周上,前後部分各孔同心度0.01 mm。

      在進行轉子加工時，把工藝裝備固定在牛頭刨的工作台上，並利用芯軸進行調整，使工藝裝備的主軸中心與刨刀平行。調整工藝裝備的分度裝置，並把齒條或者鋼帶固定在牛頭刨的床身。這樣，工藝裝備隨工作台進行水平運動，工藝裝備的主軸在齒條或者鋼帶的帶動下繞主軸中心進行轉動，實現漸開線的展成加工。

      3 使用效果

      使用改造後的牛頭刨床，加工葉輪，加工成型後，利用專用的樣板（利用線切割加工成的專用驗具）進行檢測，其形位誤差為0.03~0.04 mm，用百分表檢查與轉子軸線的對稱度為0.04 mm，尺寸精度在0.04 mm 以內。安裝在羅茨鼓風機上後，使用效果和利用數控加工所加工成的葉輪其效果一樣。但是，其成本卻得到了降低。因此，對於中小企業，不妨可以換一下思路，利用普通的加工設備，配上專用的工藝裝備來實現漸開線葉輪的加工。
