0　引言

     SolidWo rks 是基於Window s 平台、采用Paraso lid圖形核心的一套三維CAD 軟件, 它支持參數化和特征造型技術, 能夠使用戶方便、快捷地創建任何複雜形狀的實體, 並且可以實現實體的參數化驅動。由於其界麵友好、操作方便、簡單易學, 目前已成為微機平台上流行的三維設計軟件。更為重要的是, SolidWo rks提供了大量的API( Applicat ion Prog ram Inter face, 應用程序接口) 函數用於二次開發, 這些API 函數是SolidWo rks 的OLE( Object Linking and Embedding ,對象的嵌入與鏈接) 或COM ( Component ObjectModel, 組件對象模型) 接口, 使用戶能夠直接訪問SolidWo rks, 並可以使用多種高級語言, 如VB、VBA、VC 等對其進行二次開發。

     由於VB( Visual Basic) 是運行在Windows 環境下的可視化編程語言, 具有語言規則簡單、功能齊全、使用簡捷的優點[ 1] , 已有很多科研工作者利用VB 語言對So lidWorks 進行了二次開發[ 2～4] , 但大多停留在介紹開發的使用方法上, 對於Sol idWorks 在箱體類零件二次開發應用方麵的研究鮮有報道。箱類零件一般多用於支撐和裝置其它零件, 結構形狀複雜, 並且種類繁多, 結構差異很大, 其結構以箱壁、筋板和框架為主, 工作表麵以平台和凸台為主。作者根據箱類零件特點, 用SolidWorks 對其進行三維建模, 並采用高級語言VB 等進行編程, 達到參數化驅動的目的, 實現箱體類零件的參數化設計, 使箱體設計更加規範、便捷和高效。

     SolidWorks 二次開發關鍵技術及方法[ 5]本文主要通過編寫Visual Basic 程序來對SolidWo rks 軟件進行二次開發, 采用的技術方案是: Visual Basic+ Access+ SolidWor ks API, 其主要過程如下:

      ( 1) 在Micro sof t Access 中建立箱體類零件設計中所需的表格數據庫, 供在箱體類零件設計中程序查詢使用。

      ( 2) 在So lidWor ks 中實現對箱體類零件的造型。用SolidWo rks 創建箱體類零件三維模型時, 把建模的全過程錄製成宏文件, 找出宏文件中與模型生成有關的關鍵函數, 並確定其中的關鍵常數, 弄清關鍵常數的變化對實體建模的影響, 將關鍵常數用變量代替, 這樣就建立了SolidWor ks 中的箱體類零件的參數化模型。

     ( 3) 使用V B 語言編製應用程序界麵, 當進行箱體類零件設計時, 設計者通過應用程序界麵錄入初始參數, 程序將自動計算出上述宏文件中所需相關參數, 編譯程序並生成可執行程序供SolidWorks 程序調用。

      ( 4) 完成可執行應用程序後, 使用SolidWor ks 中的宏操作命令將應用程序嵌入SolidWor ks 中, 實現二者的鏈接。

     通過以上四步就完成了So lidWorks 的二次開發。

     以下是作者就二次開發中所用到的關鍵技術和方法進行的歸納與總結。

     1. 1　OLE 和COM 技術

     SolidWo rks 的二次開發分為兩種: 一種是基於OLE 技術的, 可以開發ex e 形式的程序; 另一種是基於COM 的, 可以生成* . dll 格式的文件, 作為SolidWo rks 的插件在Sol idWorks 中被加載運用。OLE技術, 即對象的嵌入與鏈接技術, 使應用程序間能夠通過數據嵌入或鏈接的方式來共享數據。含有嵌入或鏈接文檔數據的應用程序, 稱之為容器程序; 提供文檔數據編輯的應用程序, 稱之為服務器程序。通過OLE 技術, 許多麵向對象的應用程序可以與SolidWo rks 通訊, 從而直接操縱Sol idWorks, 編製用戶化程序滿足設計需要。COM 技術, 即組件對象模型, 定義了標準的構建組件的方法, 是軟件組件互相通訊的一種方式。它是一種二進製的網絡標準, 允許任意兩個組件互相通訊。COM 不是一個特殊類型的應用程序, 而是一個可以用來為任何類型的應用程序構建組件的普遍的模型。

     1. 2　SolidWorks API 函數

     SolidWo rks API 是SolidWorks 的OLE 應用程序開發接口, 為用戶提供了完全麵向對象的類體係。它包括以下幾個方麵:  對象的類型; 對象的屬性;  對象的方法。開發者通過操縱對象的屬性和調用對象的方法建立自己的應用程序, 開發者可以在通用的開發平台如VB、VBA 、VC 等上開發使用這些類的程序, 也可以在自己的程序中派生這些類的子類, 生成這些類的對象, 對對象進行操作, 設置或修改對象的屬性, 從而訪問So lidWorks 的數據庫、圖形係統和係統界麵。

     1. 3　VB 程序與SolidWorks 接口的實現

     VB 程序與SolidWo rks 接口的實現是箱體類零件參數化建模的關鍵。將箱體類零件建模的過程錄製成宏文件, 將宏複製到VB 中, 在VB 環境中對宏文件進行修改編輯, 加入如下語句, 並將其中的路徑修改為SolidWo rks 的安裝路徑:

Set swApp = C reat eObject ( " SldWorks . Applicat ion")

Set Part= sw App. Act iveDoc

sw App. LoadFile2" C : \ Pr ogr am

Files \ SolidWorks \ l an g \ chinese-simpl if ied \ T ut or ial \

Part . prtdot ", ""

Set Part= sw App. Act iveDoc

SetPart= sw App. New Documen t ( " C: \ ProgramFiles\ Sol idWork s

\ lang\ ch ines e- s implif ied\ Tut orial\ Part . p rtd ot ", 0, 0# , 0# )

     這樣就實現了VB 與SolidWorks 的鏈接, 在VB 中編寫的程序就可以在SolidWor ks 環境中運行了。

     1. 4　數據庫的建立與讀取

     數據庫所提供的服務是整個係統的關鍵, 本文是以V B 默認的Access 數據庫來存儲各種相關變量參數的。將複雜多樣的數據用嵌入和鏈接的方式內置於數據庫中, 建立一個關係型數據庫, 然後在VB 應用程序中通過數據控件和數據庫相鏈接, 采用ADO 的方式讀取數據庫。

     ADO 是Microsof t 數據庫應用程序開發的新接口, 是建立在OLE DB 之上的高層數據庫訪問技術。使用ADO 技術在VB 中檢索和讀寫數據的程序如下:

      ` 定義ADO 對象

      Dim 　ss　As 　St ring

      Ss= App. Path & " \ "

      Set con = New 　ADODB. Connect ion

      Con. Connect ionS trin g= " Provider= Microsof t . jet . OLEDB. 4. 0; "

      &" Persis t S ecu rit y

      Inf o= Fal se; "" &" M ode= read: " &_ " Dat asou rce= " & s s &" :

      \ 箱體類零件. mdb; "

      Con. Open ": \ 箱體類零件. mdb "

      ` 打開數據庫

2　箱體類零件的三維建模

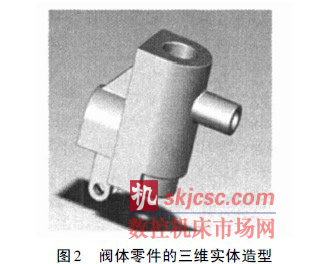

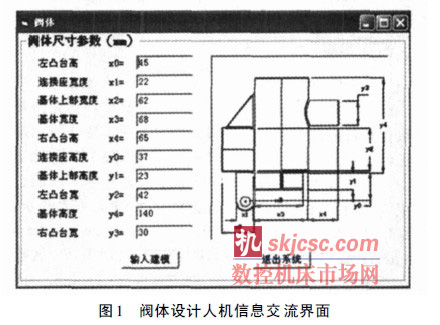

      在應用程序的開發中, 為了讓設計者能夠根據自身經驗更好地實時控製整個箱體類零件設計過程和進度, 采用了對話框的形式來完成計算機和人之間的信息交流。以閥體為例, 設計過程中的信息交流界麵構成見圖1。整個應用程序的運行結果——閥體零件的三維實體造型見圖2。

3　結論

      閥體三維實體的成功建立表明用VB 對SolidWo rks 的二次開發在箱體類零件參數化設計的應用是行之有效的。從上述設計過程可以看出, 參數化設計與傳統設計相比, 其最大的特點是實現了整個設計過程的自動化, 更為重要的是它能夠設計出一族而非單一的零件模型, 這樣大大提高了工作效率, 也使得操作更加簡單方便。
