1 引言

      在機械加工過程中，有很多零件長度與直徑之比大於25，通常把這類零件稱之為細長軸，如車床上的絲杠、光杠，調節閥中的閥杆等。由於細長軸剛性很差、車削加工時受切削力、切削熱和振動等的作用和影響，極易產生變形，出現直線度、圓柱度等超差，不易達到圖樣上的形位精度和表麵質量等技術要求，使切削加工很困難。L/d值越大，車削加工越困難。因此，車削細長軸的關鍵技術是防止加工中的彎曲變形，為此必須從夾具、機床輔具、工藝方法、操作技術、刀具和切削用量等方麵采取措施。

      2 車削細長軸的主要措施

      2.1 改進工件裝夾方法

      加工細長軸通常采用一夾一頂的裝夾方式。但是在該裝夾方式中，如果頂尖頂得太緊，除了可能將細長軸頂彎外，還能阻礙車削時細長軸的受熱伸長，導致細長軸受到軸向擠壓而產生彎曲變形。另外卡爪夾緊麵與頂尖孔可能不同軸，裝夾後會產生過定位，也能導致細長軸產生彎曲變形.因此采用一夾一頂裝夾方式時，頂尖應采用彈性活頂尖，使細長軸受熱後可以自由伸長，減少其受熱彎曲變形；同時可在卡爪與細長軸之間墊入一個開口鋼絲圈，以減少卡爪與細長軸的軸向接觸長度，消除安裝時的過定位，減少彎曲變形。如圖1 所示。

      Px—工件在軸向的受力；Pr—工件在徑向的受力

圖1 一夾一頂裝夾方式的改進

      2.2 采用跟刀架和中心架

      采用一夾一頂的裝夾方式車削細長軸，為了減少徑向切削力對細長軸彎曲變形的影響，傳統上采用跟刀架和中心架，相當於在細長軸上增加了一個支撐，增加了細長軸的剛度，可有效地減少徑向切削力對細長軸的影響。跟刀架為車床的通用附件，它用來在刀具切削點附近支承工件並與刀架溜板一起作縱向移動。跟刀架與工件接觸處的支承一塊一般用耐磨的球墨鑄鐵或青銅製成，支承爪的圓弧，應在粗車後與外圓研配，以免擦傷工件，采用跟刀架能抵消加工時徑向切削分力和工件自重的影響，從而減少切削振動和工件變形，但必須注意仔細調整，使跟刀架的中心與機床頂針中心保持一致。

      2.3 采用軸向拉夾法車削細長軸

      采用跟刀架和中心架，雖然能夠增加工件的剛度，基本消除徑向切削力對工件的影響。但還不能解決軸向切削力把工件壓彎的問題，特別是對於長徑比較大的細長軸，這種彎曲變形更為明顯。因此可以采用軸向拉夾法車削細長軸。軸向夾拉車削是指在車削細長軸過程中，細長軸的一端由卡盤夾緊，另一端由專門設計的夾拉頭夾緊，夾拉頭給細長軸施加軸向拉力，如圖2 所示。

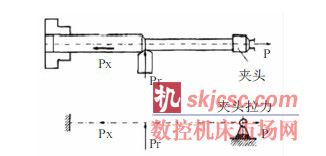

圖2 軸向夾拉車削及力學模型

      在車削過程中，細長軸始終受到軸向拉力，解決了軸向切削力把細長軸壓彎的問題。同時在軸向拉力的作用下，會使細長軸由於徑向切削力引起的彎曲變形程度減小；補償了因切削熱而產生的軸向伸長量，提高了細長軸的剛性和加工精度。

      2.4 采用反向切削法車削細長軸

      反向切削法是指在細長軸的車削過程中，車刀由主軸卡盤開始向尾架方向進給，如圖3 所示。

圖3 反向切削法加工及力學模型

      這樣在加工過程中產生的軸向切削力使細長軸受拉，消除了軸向切削力引起的彎曲變形。同時，采用彈性的尾架頂尖，可以有效地補償刀具至尾架一段的工件的受壓變形和熱伸長量，避免工件的壓彎變形。

      2.5 采用雙刀車削法

      采用雙刀車削細長軸改裝車床中溜板，增加後刀架，采用前後兩把車刀同時進行車削，如圖4 所示。

圖4 雙刀加工及力學模型

      兩把車刀，徑向相對，前車刀正裝，後車刀反裝。兩把車刀車削時產生的徑向切削力相互抵消。工件受力變形和振動小，加工精度高，適用於批量生產。

      2.6 合理地控製切削用量

      切削用量選擇的是否合理，對切削過程中產生的切削力的大小、切削熱的多少是不同的。因此對車削細長軸時引起的變形也是不同的。

      （1） 切削深度

      在工藝係統剛度確定的前提下，隨著切削深度的增大，車削時產生的切削力、切削熱隨之增大，引起細長軸的受力、受熱變形也增大。因此在車削細長軸時，應盡量減少切削深度。

      （2） 進給量

      進給量增大會使切削厚度增加，切削力增大。但切削力不是按正比增大，因此細長軸的受力變形係數有所下降.如果從提高切削效率的角度來看，增大進給量比增大切削深度有利。

      （3） 切削速度

      提高切削速度有利於降低切削力。這是因為，隨著切削速度的增大，切削溫度提高，刀具與工件之間的摩擦力減小，細長軸的受力變形減小。但切削速度過高容易使細長軸在離心力作用下出現彎曲，破壞切削過程的平穩性，所以切削速度應控製在一定範圍。對長徑比較大的工件，切削速度要適當降低。

      車削細長軸時，切削用量應比普通軸類零件適當減小，用硬質合金車刀粗車，可按表1 切削用量，精車時，用硬質合金金車刀車削φ20mm～φ40mm，長1000mm- 1500mm細長軸時，可選用f=0.15- 0.25mm/r,t=0.2mm- 0.5mm,v=60m/s- 100m/s。

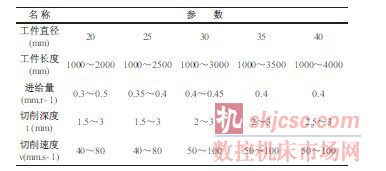

表1

      2.7 選擇合理的刀具角度

      為了減小車削細長軸產生的彎曲變形，要求車削時產生的切削力越小越好，而在刀具的幾何角度中，前角、主偏角和刃傾角對切削力的影響最大。

      前角(γ) 其大小直接著影響切削力、切削溫度和切削功率.增大前角，可以使被切削金屬層的塑性變形程度減小，切削力明顯減小。

      增大前角可以降低切削力，所以在細長軸車削中，在保證車刀有足夠強度前提下，盡量使刀具的前角增大，前角一般取γ=15°。

      主偏角 其大小影響著3 個切削分力的大小和比例關係。隨著主偏角的增大，徑向切削力明顯減小，切向切削力在60°～90°時卻有所增大。在60°～75°範圍內， 3 個切削分力的比例關係比較合理。在車削細長軸時，一般采用大於60°的主偏角。

      刃傾角(λs)傾角影響著車削過程中切屑的流向、刀尖的強度及3 個切削分力的比例關係。隨著刃傾角的增大，徑向切削力明顯減小，但軸向切削力和切向切削力卻有所增大。刃傾角在- 10°～+ 10°範圍內，3 個切削分力的比例關係比較合理。在車削細長軸時，常采用正刃傾角+3°～+10°，以使切屑流向待加工表麵。為減少徑向切削力，宜選用較大主偏角；前刀麵應磨出R=1.5mm- 3mm 的斷屑槽，前角一般取γ=15°- 30°;刃傾角λs 取正值，使切屑流向待加工表麵；車刀表麵粗糙度值要小，並經常保持切削刃鋒利。

      3 結論

      細長軸的車削加工是機械加工中比較常見的一種加工方式。由於細長軸剛性差，車削時產生的受力、受熱變形較大，很難保證細長軸的加工質量要求。通過采用合適的裝夾方式和先進的加工方法，選擇合理的刀具角度和切削用量等措施，可以保證細長軸的加工質量要求。
