數控( NC) 機床的進給伺服係統與普通機床的進給伺服係統有本質上的區別, 數控機床能根據指令信號自動精確地控製執行部件運動的位移、方向和速度, 並可使數個執行部件按一定的規律運動以合成一定的運動軌跡。進給伺服係統的性能在很大程度上決定了數控機床的加工精度、加工表麵質量和生產效率。而數控進給伺服係統的性能取決於它的各個組成環節的特性及係統中各環節性能參數的合理匹配。滾珠絲杠是數控機床進給伺服係統中重要的機械傳動部件, 滾珠絲杠副的特點是:

      a) 傳動效率高。滾珠絲杠副的傳動效率很高, 可達92% ~ 98%, 是普通絲杠的2~ 4 倍。

       b) 摩擦力小。因為動、靜摩擦係數相差小, 因而傳動靈敏, 運動平穩、低速不容易產生爬行, 隨動精度和定位精度高。

      c) 使用壽命長。滾珠絲杠采用優質合金製造, 表麵粗糙度小, 其滾道表麵淬火硬度可達60HRC~ 62HRC。另外, 因為是滾動摩擦, 磨損更小。

      d) 經預緊後可以消除軸向間隙, 提高了係統的剛度。

      e) 反向運動時無空行程, 可以提高軸向運動精度。

      f) 製造成本高, 不能自鎖, 有可逆性。

      滾珠絲杠的精度將直接影響數控機床各坐標軸的定位精度, 因此在數控機床維修和機床的數控改造過程中, 滾珠絲杠的選用和校核顯得尤為重要。

1 滾珠絲杠的選用

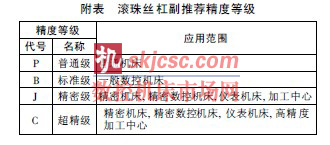

     滾珠絲杠的選用總體應依據機床的精度而定,具體地應根據機床的載荷來選定滾珠絲杠的直徑,滾珠絲杠的精度將直接影響數控機床各坐標軸的定位精度, 各類滾珠絲杠副推薦精度等級列於附表。

      在設計和選用滾珠絲杠螺母副時, 首先要確定螺距t、名義直徑D 0、滾珠直徑d0 等主要參數。在確定後兩個參數時, 采用與驗算滾珠軸承相似的方法, 即規定在最大軸向載荷Q 作用下, 滾珠絲杠可以33. 3r/ min 的轉速運轉500h 而不出現點蝕。

      選擇螺距t 時, 一般應根據絲杠的承載能力和剛度要求, 首先確定名義直徑D0, 然後根據D 0 盡量選取較大的螺距。常用的螺距t = 4、5、6、8、10、12mm。螺距越小, 在一定的軸向力的作用下摩擦力矩較小; 但t 太小時( 滾珠也小) , 導致滾珠絲杠承載能力顯著下降。另外, 如絲杠名義直徑D 0 一定時, t 減小, 螺旋升角B隨之減小, 傳動效率也隨之降低。絲杠名義直徑D0 是指滾珠中心圓的直徑, D 0 根據承受的載荷來選取。D 0 越大, 絲杠承載的能力和剛度就越大。為了滿足傳動剛度和穩定性的要求, 通常D0 應該大於絲杠長度的1/ 30 ~ 1/ 35。滾珠直徑d 0 對承載能力有直接影響, 應盡可能取較大的數值。一般d0 U 0. 6 t , 其最後的尺寸按滾珠標準選用。

      值得注意的是絲杠精度中的導程誤差對機床定位精度影響最明顯, 而絲杠在運轉中由於溫升引起的絲杠伸長, 將直接影響機床的定位精度。通常需要把導程值預先置為負值, 這叫絲杠的方向目標T 。用戶在定購滾珠絲杠時, 必須提出滾珠絲杠的方向目標值。

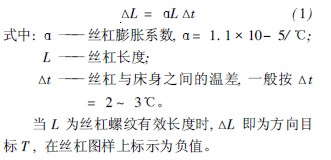

     絲杠溫升引起的變形量為:

2 滾珠絲杠的校核

      滾珠絲杠選用之後, 不能盲目進行安裝使用,否則會出現一些意想不到的事故和現象。因此, 為保證機床安裝調試後能正常運轉和工作, 必須對滾珠絲杠進行一係列的校核和驗算, 具體驗算內容包括: 扭轉剛度、壓曲剛度、臨界轉速和工作壽命等。

2.1 滾珠絲杠的剛性

      滾珠絲杠的剛度與直徑大小直接相關, 直徑大, 剛度好, 但直徑大, 轉動慣量也大大增加。所以, 一般是在兼顧二者的情況下選取最佳直徑。推薦如下: 小型加工中心采用32、40mm, 中型加工中心采用40、5 0mm, 大型加工中心采用50、63mm 的滾珠絲杠。

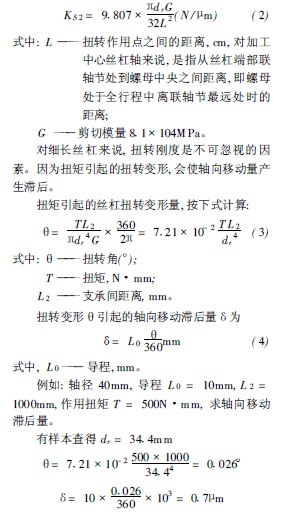

     扭轉剛度K S2

      如果認為滯後量過大, 則應選擇直徑dr 較大絲杠, 或者減小L 2 的尺寸。

2.2 滾珠絲杠副臨界轉速nc

     對於數控車床來說, 滾珠絲杠的最高轉速是指快速移動時的轉速。因此, 隻要此時的轉速不超過臨界轉速就可以了。臨界轉速一般以下列兩項內容進行校核:

      絲杠軸的轉速與絲杠自身的自振頻率是否接近。如果接近, 會導致強迫共振, 影響機床正常工作。從自振頻率角度校核的臨界轉速nc
