1 機床結構概述

      VMC0656e 是沈陽機床股份有限公司2010 年開發的一款門式五軸加工中心，該機床采用龍門動橫梁式結構，直線軸X、Y、Z 采用電機直連，A、C 軸耳擺式工作台。根據用戶要求可以選配SIMENS －840D 係統，FANUC － 31i 係統同時也可選擇國產數控係統。

      2 刀庫工作原理

      VMC0656e 配備台灣基輔生產的LC0140 －020SZ101 － 02 型刀庫( 符合ISO － 9001) ，最大容量20 把，單把刀具要求滿刀時最大半徑75mm，最大長度250mm，最大重量8kg。刀庫外形為跑道型並采用鏈子將各個刀套聯結在一起，刀庫的回轉運動由帶抱閘的三相異步電機作動力源，三相電源通過交流接觸器提供給電機時抱閘自動打開，然後刀庫進行旋轉，切斷電源則抱閘閉鎖，刀庫立刻停止運動。刀庫中刀套按照T 代碼的指令運轉到換刀位置，進行刀具交換。在機床工作過程中刀具按著指令由主軸直接抓取。實際上述條件除了刀具安裝尺寸等機械方麵達到要求外，尤為重要的是數控係統如何保證機床換刀過程的完成。

      3 換刀過程及對電氣係統的要求

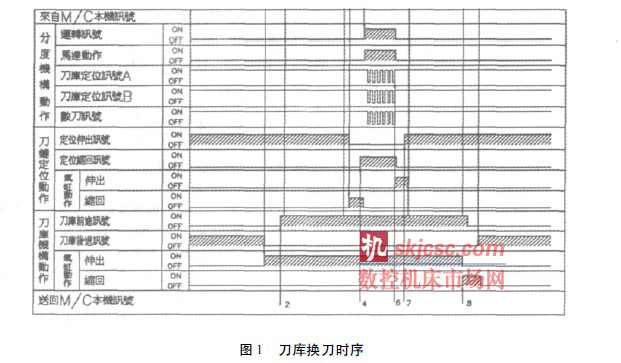

      由於VMC0656e 為緊湊型高速加工中心，在設計初期為了進一步提高其加工效率，我們決定采用無機械手換刀方式，這種方式更為簡單而且快速，在機床工作結束時，由主軸將刀具直接插回刀套，然後進行選刀，再由主軸直接抓刀繼續工作。在基輔LC0140 － 020SZ101 － 02 型刀庫中提供了刀庫換刀的時序圖，如圖1 所示，電氣動作時序圖說明:

      1) 選刀啟動( 為正、反轉就近選刀啟動) ;

      2) 計數及定位信號( 使電機定位停止) ;

      3) 刀鏈定位銷伸出和縮回( 當刀鏈停止轉動時伸出，當刀鏈旋轉時縮回) ;

      4) 刀庫伸出和縮回( 當選刀過程結束控製刀庫伸出和縮回) 。

      4 自動換刀過程的實現

      4. 1 西門子刀具管理原理簡述

      為了達到一次裝夾實現多工序加工的目的，現在的數控機床大部份配備了交換刀具係統，這樣，數控係統需要知道這些刀具的幾何尺寸，還有刀具在刀庫裏的具體位置。為了適應工廠自動化生產的更高要求，有時還需要對刀具的加工時間或者是加工件數進行監控，當達到刀具的加工壽命時，係統會提示操作者更換刀具，避免因為刀具的磨損而造成批量廢品。在自動化程度更高的機床上，還可以為一些刀具配備一把或幾把類似的刀具，叫做姊妹刀，當某把刀具達到加工壽命時，係統會自動挑選它的姊妹刀來代替，這樣能保證加工的連續運行，上述這些功能統稱為刀庫管理功能，西門子840D 係統可以選配刀庫管理功能。

      在沒有刀庫管理功能時，係統隻是管理刀具數據，主要是刀具的幾何尺寸，當需要交換刀具時，係統會通過通道的接口信號通知PLC 需要更換的新刀具號，PLC 控製刀具換刀動作，當動作完成後，通知NC。具體接口信號如下:

      DB21. DBX61. 0T 碼改變，當NC 遇到一個新的T 指令時，該信號有效，信號隻持續一個PLC 周期; DB21. DBW118T 碼的值，也就是要交換的新刀號的值，該信號在新的刀號來之前一直有效。

      4. 2 HMI 的調整

      對於HMI 來說，不需要對刀庫管理進行特殊的設置，隻要係統刀庫管理功能生效以後，係統會自動用帶刀庫管理功能的操作畫麵來代替標準的刀具參數顯示畫麵，在這個畫麵裏既能顯示刀庫裏刀具的情況，也能顯示緩衝區裏麵的刀具情況，還可以選擇顯示所有的刀具列表，對刀具進行管理，比如裝載和卸載，是定點換刀還是隨機換刀，常規的刀沿尺寸修改，刀具位置的重新分配等。

      4. 3 NCK 的調整

      西門子－ 840D 數控係統的刀庫管理是一個選項，需要激活該選項功能。由於刀庫管理需要占用一些內存，需要在係統裏麵預留相應的內存，主要相關參數如下:

      MD18080 係統刀庫管理參數，對整個係統而言;

      MD20310 通道刀庫管理參數，僅對相應通道而言，一般設置成和MD18080 一樣其中比較重要的設置位: Bit 0 刀庫管理功能是否有效; Bit 1 刀具監控功能是否有效; Bit 3 是否考慮鄰近刀座; Bit 4 PLC是否能要求新的修改參數後的預選刀具指令一般的刀庫管理功能，這四位都需要置上，所以至少為BH;

      MD18084 係統管理刀庫數量，要包含虛擬刀庫，所以至少為3;

      MD18086 係統管理刀座數量，要包含虛擬刀座，＞ = 實際刀座數+ 5;

      MD18082 係統管理的刀具數，一般要大於實際的刀座數;

      MD18100 係統管理的刀沿數，一般要大於係統管理的刀具數。

      以上參數的修改都會涉及到內存的重新分配，所以修改後要立即( 不要下電和NCK 複位) 做一個NC 數據的備份，再回裝回來，這樣NCK 的刀庫管理功能就急活了。

      刀庫的建立，通過以上參數的設定，係統隻是為刀庫管理預留了相應的空間，但對於刀庫的特征 ( 比如刀庫的類型，實際刀座的數量，虛擬刀座的數量等) 需要通過對刀庫管理係統變量來定義，係統可以通過傳輸一個刀庫定義文件來對係統變量賦值，也可以通過執行一個子程序來對這些變量賦值，對於HMI_ADVACED 來說，可以在啟動菜單裏通過圖形交互形式生成一個刀庫的配置文件，對PCU20而言，隻能通過編輯器來編輯刀庫定義文件，附件裏有一個刀庫定義文件，裏麵主要包含以下幾個信息: $ TC_MAP1［0］= 0 刪除原來有關刀庫的數據;

      $ TC_DP1［0，0］= 0 刪除原有刀具數據;

      $ TC_MAP1［n］刀庫的類型實際的刀庫類型一般有兩種，鏈式刀庫和車床用的刀塔;

      $ TC_MAP7［n］刀座的數量n 表示刀庫號;

      $ TC_MAMP2 刀具和空刀座搜索策略;

      $ TC_MAP3［1］實際刀庫狀態，隻有激活後該刀庫才能使用;

      $ TC_MP1［n，m］、$ TC _MP2［n，m］、$ TC _MP3［n，m］、$ TC_MP4［n，m］、$ TC_MP5［n，m］定義刀座狀態; $ TC_MLSR［n，m］把緩存刀庫的刀座分配給相應的主軸;

      $ TC_MDP1［n，m］、$ TC_MDP2［n，m］定義虛擬刀座和換刀點的偏置量，這個參數對裝/卸刀具點才有用，對其他虛擬刀座來說，這個值為0。當這些係統參數正確定義以後，在刀庫管理顯示畫麵裏就可以看見刀庫的情況了，可以依照操作說明書來建立新刀具。

      4. 4 PLC 的調整

      PLC 主要要處理刀庫管理發送過來指令的應答信號，PLC 必須知道有關刀庫的一些情況，根據這些情況生成相應的DB 數據塊，在HMI_ADVANCED裏，配置刀庫管理的菜單裏，有一個軟鍵能根據刀庫的具體配置文件生成相應的數據塊DB71 － DB74，對PCU20 而言，隻能通過係統數據塊DB4 來生成。在DB4 裏麵定義刀庫的特征，這些定義在OB100 裏麵調用一次就行了，附件有一個常用刀庫的數據塊定義文件FC100，如果刀庫類型一樣，調用時隻要輸入相應的刀座數即可。下麵是幾個常用的地址:

      DB4. DBW64 刀庫數量;

      DB4. DBW65 刀庫號;

      DB4. DBW67 刀庫類型;

      DB4. DBW68 刀庫的刀座數;

      DB4. DBW65 到DB4. DBW68 要根據刀庫的數量挨個定義，包含虛擬刀庫;

      DB4. DBBn 主軸數量n 的數值為DB4. DBW64的值* 5 + 65。

      在刀庫管理中，刀具交換時要等待PLC 的刀具準備應答信號，由於刀庫管理需要知道刀具離開刀庫後的臨時存放位置，比如是在主軸上還是在機械手上，刀具準備和刀具交換是否完成，這些都需要PLC 來應答，PLC 是通過調用FC8 來應答刀具管理。

      PLC 編程思路:

      CALL " TM_TRANS" / /調用FC8 時需要提供這幾個參數Start : = #Start / /啟動信號，當該信號為1 時，係統調用FC8TaskIdent : = #TaskIdent / /任務索引號，指要交換刀具的主軸號，一般為1

      TaskIdentNo: = #TaskIdentNo / /任務號，刀具準備和刀具交換任務號是2

      NewToolMag : = #NewToolMag / /新刀具現在位置的刀庫號

      NewToolLoc : = #NewToolLoc / /新刀具現在位置的刀庫號

      OldToolMag : = #OldToolMag / /舊刀具所在位置的刀庫號

      OldToolLoc : = #OldToolLoc / /舊刀具所在的位置的刀座號

      Status : = #Status / /執行該指令時的狀態字Ready : = #Ready / /FC8 是否完整執行Error : = #Error / /指令執行時是否有錯誤有時一個換刀過程需要刀具經過幾個過渡狀態才能完成，這時候常需要多次調用FC8 來及時更新刀具的位置信息。

      綜上，數控機床刀庫管理係統可以方便生產並、且提高工作效率，而且還能提高數控機床的穩定性。
