FANUC 0i係統加工中心刀庫和凸輪式機械手的PMC控製
2013-3-27  來源:  作者:蘭溪聯強數控機床有限公司,徐曉東, 施桂

      0 引言



      加工中心利用刀庫實現換刀, 這是目前加工中心大量使用的換刀方式。由於有了刀庫, 機床隻要一個固定主軸夾持刀具, 有利於提高主軸剛度。獨立的刀庫, 大大增加了刀具的儲存數量, 有利於擴大機床的功能, 並能較好地隔離各種影響加工精度的幹擾因素。刀庫換刀, 按照換刀過程有無機械手參與, 分成有機械手換刀和無機械手換刀兩種情況。在有機械手換刀的過程中, 使用一個機械手將加工完畢的刀具從主軸中拔出, 與此同時, 另一機械手將在刀庫中待命的刀具從刀庫拔出, 然後兩者交換位置, 完成換刀過程。有機械手的係統在刀庫配置、與主軸的相對位置及刀具數量上都比較靈活, 換刀時間短。FANUC 係統是國內外在加工中心上使用最多的數控係統之一。



       1 凸輪機械手刀庫簡介

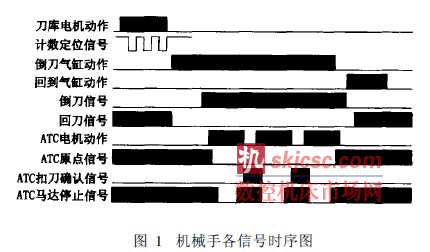

      以無原點的刀庫為例, 介紹凸輪機械手的刀庫與FANUC 0 i係統配套的PMC控製實現方法。與電氣設計相關的機械手部件主要包括刀庫電機, 機械手電機, 倒刀氣缸及一些傳感器。其中刀庫電機為三相異步電機並帶製動機構, 用於驅動刀庫正轉和反轉; 機械手電機為三相異步電機, 單方向旋轉, 帶動凸輪控製機械手完成/扣刀0/交換刀具0/ 機械手回原點0等動作; 倒刀氣缸, 控製刀庫中換刀位置的刀套進入水平, 或垂直狀態。傳感器包括刀庫計數、刀庫到位信號、刀套水平信號、刀套垂直信號、機械手原點信號、機械手電機停止信號、扣刀到位信號等。各傳感器及刀庫時序如圖1所示。





       2 隨機換刀算法



       機械手換刀涉及到隨機換刀。要實現隨機換刀需要相應的算法並建立刀號數據表。數據表可建立在FANUC 係統的D數據寄存區。以24個刀位的刀庫為例, 將初始化時每個刀位上的刀編號為1~ 24, 把初始化時主軸上的刀編為25號。則可在D 寄存區建立下麵的數據表:



       D1------- 刀盤1號位置上的刀號



       D2-------  刀盤2號位置上的刀號



       D24-------  刀盤24號位置上的刀號



       D25-------主軸上的刀套號



       當然也可以根據采用刀位置作為數據表內容, 應的表如下:



       D1-------  1號刀所在的刀盤位置或者在主軸上



       D2-------  2號刀所在的刀盤位置或者在主軸上,



       D24-------  24號刀所在的刀盤位置或者在主軸上



       D25-------  25號刀所在的刀盤位置或者在主軸上



       實際編寫PMC 程序時還有旋轉控製指令所需要的轉台定位號, 當前換刀位置, 目標地址, 運行結果等可以選擇D 寄存器或者C 寄存器給出地址。

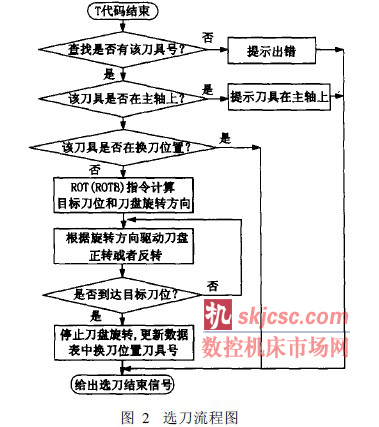

       地址分配完成後, 可以給出隨機換刀算法, 隨機換刀是由數控程序給出的T指令作為程序入口, 根據T指令給出的目標刀號作出旋轉刀盤或者給出出錯或者提示信息, 流程圖如圖2所示

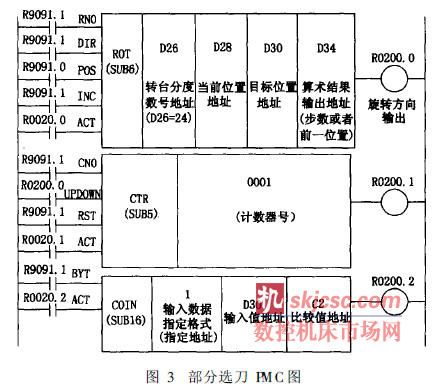

       需要說明的是其中流程圖中由T代碼結束信號作為程序入口比用T代碼選通信號作為程序入口的好處是, 當連續出現T指令時多個選通信號容易造成一個T代碼未處理完成而另一個T 代碼已經開始處理, 這樣容易造成亂刀現象。由於CTR 指令可以存儲轉台位置, ROT ( ROTB )指令的輸出結果相應的可以選擇目標位。這樣比起ROT ( ROTB)指令運算結果輸出轉台步數方便, 也不容易出現亂刀。ROTB 指令和CTR 指令實現選刀的PMC 梯形圖, 如圖3所示。







       3 機械手順序控製

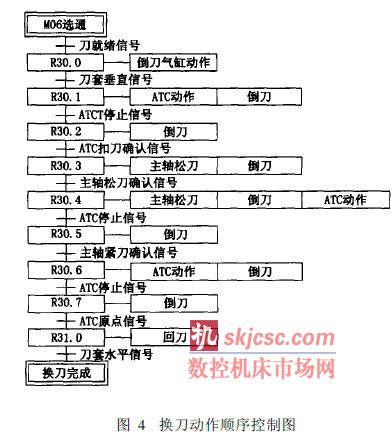

       機械手換刀作為順序控製, 用梯形圖語言實現較為方便, 可以給出下麵的順序控製圖, 如圖4所示。





       作為具有隨機換刀功能的加工中心, 應有刀具準備功能, 這樣選刀和換刀指令可以靈活配合使用, :可以是T04M 06表示選擇4號刀換至主軸; 也可以是T05M06T03, 表示選擇05 號刀換至主軸作為當前刀具, 03號刀旋轉刀換刀位置; 還可以是M06T05, 表示將當前換刀位置的刀具換至主軸, 05號刀旋轉到換刀位置。當然單獨的T指令, M06指令也可以使用, 多個T指令M06指令連續出現也同樣正確執行。並且應保證T28M06這類錯誤指令(總共25個刀號)不執行換刀。則機械手順序控製程序應根據上述各種情況給出提示信息, 並防止刀庫及機械手誤動作。如果機械手動作不正確, 會造成設備損壞, 因此PMC程序應對各個執行機構的動作做必要的互鎖保護, 總結如下:



       1)刀庫正反轉互鎖;



       2)無刀套水平位置到位信號, 或刀庫電機過載時刀庫不能轉動;



       3)無機械手原點到位信號, Z 軸進給保持;



       4) Z 軸沒有進入換刀區, 或機械手電機過載時機械手不能動作;



       5)無刀套垂直信號, 機械手不能動作;



       6)無主軸停止信號及定向信號時, 不能鬆刀;



       7)無機械手原點信號, 刀套不能動作。



       8)刀庫旋轉, 機械手不能動作。



       由於機械手動作作為順序控製對於FANUC 係統PMC來說比較容易實現, 但順序控製各步的轉換依靠各種信號來切換, 信號正確步相互幹涉才能保證順序程序正確執行。數控係統的可編程控製器有其獨特的特點, MST 功能選通和結束這些信號, 則為了調試方便, 可以把刀庫機械手的每一個動作分開為一個M功能, 如分解為倒刀M40, 扣刀M41, 鬆刀M42, 換刀M 43, 回原點M44, 回刀M45。然後在用戶宏程序中將各動作組合成整個機械手換刀過程。這樣做的好處是信號之間不易產生幹涉, 出現故障也容易查找。大大降低了調試難度。



       4 報警及信息提示



       報警和操作信息提示製作是PMC 程序必不可少的一部分。報警信息一方麵是提示用戶, 另一方麵也控製機床在發生故障時能停止數控程序的執行。操作信息充分可以給用戶一個友好的工作介麵。與機械手換刀相關的報警及操作信息提示可以做的很細致, 如刀盤電機, 機械手電機過載, 各工作過程中機械手信號未到位, 機械手動作超時, T 代碼給出的刀號, T 代碼給出的刀號在主軸上等等。加工中心主軸速度高, 一般都是全封閉式的。則隨機換刀的一條關鍵的操作信息是要顯示主軸當前刀號和當前換刀位置上的刀號, 這對操作者編寫加工程序相當重要。由於操作信息中主軸上的刀具號和當前換刀位置上的刀具號是隨機變化的。FANUC 係統PMC具有數值數據顯示功能, 數值數據格式為[ Ib id, t t t t ] , / b0表示字節數( 1, 2, 4), / i0表示整數部分的位數, / d0表示小數部分的位數, / t t t t 0表示存儲數值的數據地址, 數據數值必須為二進製格式。比如可以編寫這樣一條操作信息/主軸上的刀具號= [ I220, D30 ], 當前換刀位置的刀具= [ I220, D32 ] 0 ( FANUC 0i係統實際編寫報警操作信息時采用英文)。則編寫PMC程序時在執行機械手換刀指令M06後將主軸上的刀具號寫入D30單元, 在執行T 指令刀具準備後將該刀具號寫入D32單元即可隨機顯示主軸上的刀號和當前換刀位置上的刀號。



       5 結束語



       結合配FANUC 0i的凸輪機械手LH 714加工中心電氣設計調試實踐, 總結了這類加工中心的電氣設計調試要點及主要環節, 對隨機換刀算法, 機械手順序控製以及報警提示信息的相關問題作了介紹。並針對調試過程出現的相關問題, 提出了一些思路。對類似的機械手加工中心電氣設計調試有一定的借鑒價值。
