1. 機械手刀庫的工作特征
機械手式刀庫是數控加工中心使用的主要刀庫類型。其特點是刀庫可裝刀具多( 很多鏈式刀庫也可歸入此類型),換刀速度快,換刀時間短,這是鬥笠式刀庫無法相比的,所以機械手刀庫在中高端加工中心中得到廣泛應用。近年來也開始應用於一般的加工中心。機械手刀庫的換刀動作與鬥笠式刀庫不同,鬥笠式刀庫換刀後,刀套號始終與實際刀具號相同。而機械手刀庫經過多次換刀後,刀套號與實際刀具號不相同,在PLC 程序中其識別刀號要複雜得多。
筆者在調試基於三菱M70 數控係統配機械手刀庫的加工中心過程中,研究開發了機械手刀庫的換刀宏程序和相應的PLC 程序。本文將介紹應用三菱專用ACT 指令開發機械手刀庫換刀程序的關鍵技術。
2. M70 數控係統內置刀庫的設置
為了在數控係統顯示屏幕上能觀察到刀庫的運動和刀具號的變化,必須使用數控係統內置的虛擬刀庫功能。在三菱M70 數控係統中有內置虛擬刀庫的功能,該虛擬刀庫可以模擬外部實際刀庫的動作,其優越性是在顯示屏上可以觀察到刀庫的正反轉和各刀位內的實際刀具號,也可以觀察到主軸上的刀具號以及需要更換的下一刀具號。
(1) 刀庫用特殊寄存器的功能在使用內置刀庫之前必須進行必要的設置。三菱M70 數控係統中規定了一些固定的文件寄存器( 以下稱R 寄存器)用以表征刀庫的基本性能,這些R 寄存器的功能如下。

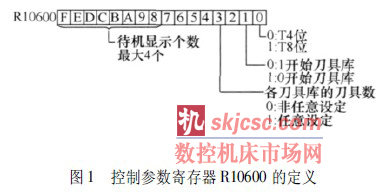

R10600: 刀庫基本控製參數。如圖1 所示。
bit: 設定刀號長度,是T4 還是T8,一般選擇T4。bit1: 設定刀庫從1 還是0 開始計數。
bit3: 對各刀具庫的設定。
bit3 = 0,刀庫數固定設置。即係統內固定設定有刀庫3 個,每個刀庫內固定設定刀具數為120,刀具總數可達360。
bit3 = 1,可設定的刀庫數= 5,每一刀庫內的刀具數可以任意設定。刀具總數可達360 ( 一般選擇bit3 = 1,因為其刀庫內的刀具數可以任意設定,大多數刀庫的刀具數為20 ~ 30)。
R10610: 每一刀庫內的刀具數,也就是每一刀庫內有幾把刀,這是一重要參數。
R10620: 主軸刀具號。該R 寄存器存放主軸刀具號,經設置後可以在屏幕上觀察到“主軸刀具號”。
R10621: 設置待機刀具號。
R10603: 刀具庫工作畫麵的顯示內容。
以上寄存器可以認為是一實際刀具庫的參數,必須在PLC 程序中予以設置。

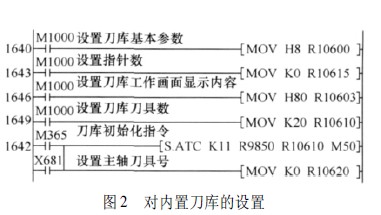

(2) 刀庫用特殊寄存器的設置如圖2 所示,通過編製PLC 程序進行刀庫用特殊寄存器的設置。經過以上設置後,在刀庫工作畫麵就可以觀察到一刀具庫,特別是每一刀位內的刀具號,而且在內置刀庫內是以固定的R 寄存器存放每一刀號。在三菱M70 數控係統中,以R10700 ~ R10779 代表每一刀位,而其中的數據就是刀具號。一般設置指針=以R10700 為換刀位置。以圖2 設置的20 把刀的
刀庫為例,R10700 ~ R10719 為1 ~ 20 號刀位, R10700 為換刀位置。對於機械手刀庫而言,R10700~ R10779 代表刀庫的固定刀位,所以R10700 內的數據就是換刀所需要的數據,即換刀點位置刀具號。
3. 換刀專用指令的使用
在對M70 數控係統內置刀庫設置完畢後,為了動態的模擬實際刀庫的換刀動作,M70 數控係統還提供了專用的換刀指令,正確的使用該指令,可以大大簡化PLC 程序對換刀過程的處理。如果使用常規的PLC 指令編程可能很複雜,而且還不能在屏幕上觀察到刀庫的運動和各刀套中的實際刀具。
在換刀程序中必須使用專用的換刀指令如下:
刀具號設定指令,刀盤正反轉指令,就近選刀指令,主軸刀具與刀庫內刀具交換指令。

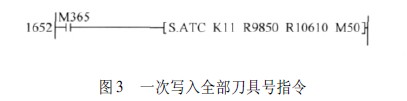

(1) 設定刀具號向刀庫中的R10700 ~ R10779順序寫入刀具號,指令見圖3。
圖3 所示是一次性向刀庫中的所有刀位寫入刀具號的指令。該指令為11 號專用指令,通常用於刀庫的初始化。

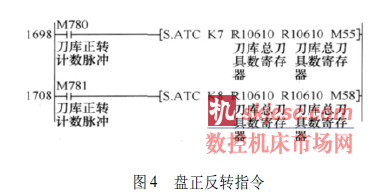

(2) 刀盤正反轉指令刀盤正反轉指令模擬了實際刀盤的正反轉。該指令一般由刀庫內計數器的正反轉脈衝所驅動,這樣在屏幕上可以觀察到刀盤的正反轉。如圖4 所示。
當刀盤正轉脈衝或反轉脈衝驅動上述指令後,在顯示屏幕上可觀察到各刀位內R10700 ~ R10719 內的數據做環形移動,就相當於住進了環形客房的客人全體順時針或逆時針移動。一般設定指針為0,即采用R10700 為換刀點,R10700 的數值就表示了換刀位置中的刀具號。使用該指令的主要目的就是要獲得在換刀位置的刀具號———即當前刀號。當前刀號是換刀動作所必須的數據。指令刀號即T 指令號由R536 中的數據表示,這是NC 中已經規定了的。
經過以上處理,獲得了換刀位置的刀號數據和指令刀號的刀號數據,這就可以進行比較,以獲取停止旋轉條件。
(3) 就近選刀即按最短的行程旋轉刀盤。在編製PLC 程序時,核心就是選刀,即發一個選刀指令,驅動刀庫正向或反向旋轉,直到換刀位置刀號與所選刀號相等,才使刀盤停止旋轉,執行後續的換刀動作。
可以使用ACT 專用指令中的1 號搜索指令,先搜索出目標刀號在刀庫環形坐標係中的位置,再根據其位置判斷正反轉方向。
起動該指令後,其搜索出的數據是目標刀具在刀庫中環形坐標係中的位置(0,1,2…)。
對應於一個20 把刀的環形刀庫,通過判斷其數值是否大於10,就可以確定選刀的方向,這在PLC程序中可以很方便處理。
(4) 刀具交換指令在機械手刀庫中,有一個重要的動作是換刀,即將主軸上的刀具與刀庫換刀位的刀具交換。三菱CNC 係統有一專用的3 號指令來表示這一動作。

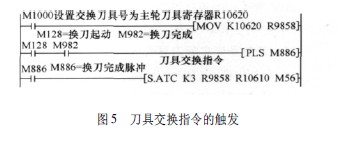

使用這一指令首先必須設置需要交換刀具的R寄存器號(一般是主軸刀具R10620) 以及刀庫指針R10615 (一般設定R10615 = 0)。這樣該指令的實際動作就是將主軸刀具號(R10620 中的數據) 與刀庫中R10700 中的刀具數據相交換。同時必須注意該指令的觸發條件必須與實際換刀過程相一致。筆者編製的程序是用“主軸換刀完成”信號來作為該指令的觸發條件。如圖5 所示。
4. 換刀宏程序及PLC 程序的編製方法
換刀程序的編製有兩種類型: 其一是全部動作由PLC 程序控製,其二是換刀動作的順序部分由宏程序編製,而單步的動作由PLC 程序編製。由於宏程序的編程簡單,特別是可以方便地進行條件判斷,改變程序的流程,分析和調試程序也方便,所以使用宏程序方式編製換刀程序是簡便易行的方法。
機械手刀庫的換刀可以分解為兩部分,第1 為選刀,第2 為換刀。在實際加工過程中,可先發出選刀指令完成選刀,在需要換刀的工步再行執行換刀,這樣可以節約換刀時間。這也是機械手刀庫的優越性之一。
因此在編製機械手刀庫宏程序時可編製兩個宏程序,其一是選刀宏程序,其二為換刀宏程序。在不同的工步調用不同的宏程序。

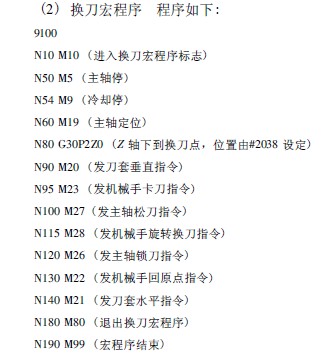

(1) 機械手刀庫的換刀順序( 選刀已預先完成狀態) 各軸(X、Y、Z 軸) 運動至第1 換刀點→主軸停轉→關閉切削液→Z 軸運動至第2 換刀點→主軸定位→刀套垂直→刀臂卡刀→主軸鬆刀→刀臂換刀→主軸鎖刀→刀臂回原點→刀套水平→換刀完成。
5. 刀套號與實際刀具號的關係
一般的機械手刀庫在每一刀套上都有標記、有刀套號,而且是按順序排列的。機械手刀庫隻在初始化時,其刀套號和實際刀具號相同。經過多次換刀後,由於主軸刀號被交換進來,刀套號和實際刀具號已經不相同。但加工中心的操作者還是要求快速查看實際刀具的位置,即刀套中的實際刀具。
在實際的PLC 程序中作如下處理:
製作一環形計數器(0 ~ n - 1,其中n 為刀庫中的刀具數),用刀庫計數器信號驅動(刀庫計數器信號也驅動刀盤運動指令)。這樣環形計數器內的數值就表示了刀套號的實際運動位置(相對於R10700 起始的固定指標)。將環形計數器內的數值送入指針R10615,在三菱CNC 的刀庫工作畫麵中,刀套編號就與實際刀具號實際對應起來,這樣可以方便地查看實際刀具。
但是將環形計數器內的數值送入指針R10615 的時機有限製,不能用常ON 信號,因為指針的數值變化會影響其他專用換刀指令的執行。
6. 刀庫調試必須注意的問題
(1) 刀庫的初始化初始狀態為主軸刀號為0號刀,刀盤按當前刀位為1 號刀順序裝刀。必須在PLC 程序中預先用開關信號做刀庫初始化,設置當前位置刀號和主軸刀號,如圖3 所示。
(2) 在選刀及換刀宏程序中,必須做刀號比較判斷及足夠的安全保護條件。
(3) 刀庫計數脈衝的使用刀庫製造廠家一般在刀庫上配有計數器,用以計數刀庫的旋轉。在調試刀庫時發現,即使在手動狀態下發刀庫旋轉指令,刀庫總是不能停止在正確位置上,是什麽原因呢?
經過仔細觀察刀庫的動作,發現當刀庫計數接近開關的紅燈熄滅時,刀庫才進入刀位的正確位置。因此必須用計數接近開關脈衝的下降沿做停止條件。在PLC 中改用下降沿脈衝後,果然能正確定位。也有刀庫計數器是使用脈衝的上升沿做停止條件的,要根據實際情況確定。
(4) 位置開關的使用為了保護刀庫的安全工作,充分利用了M70 係統所具有的位置開關功能。即可以通過參數在Z 軸上設定位置開關,位置開關的位置區域就是Z 軸的換刀點。隻有Z 軸進入該位置區域,位置開關= ON,刀庫才能前進卡刀。
