1 問題的提出

      2011 年10 月，公司承攬西安長基公司軋機用減速箱內弧齒圓錐齒輪副的加工。其中，從動弧齒圓錐齒輪輪幅大、厚度薄，且材料調質硬度高且加工時刀錯距較小，是銑齒中的難點，磨齒則要通過對參數的調整達到高精度的要求。工件圖如圖1 所示。

      2 設備

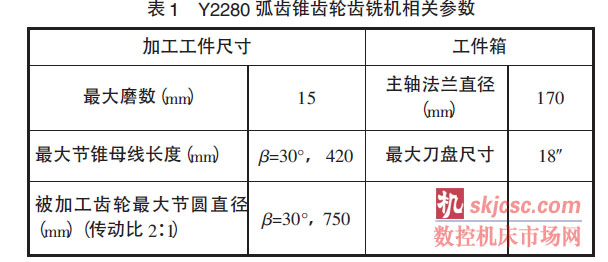

      （1）國產Y2280 弧齒錐齒輪銑齒機，主要相關參數見表1

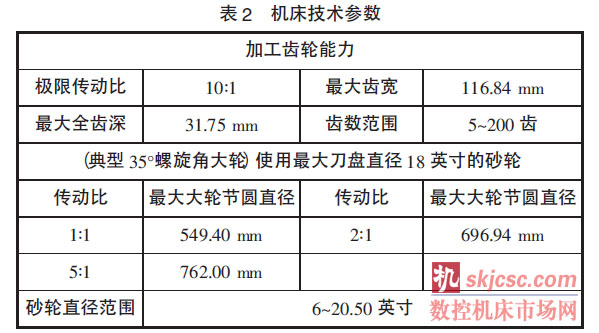

      （2）美國格裏森800G 弧齒磨齒機，主要相關參數見表2。

      （3）現有設備狀況分析。Y2280 弧齒錐齒輪銑齒機使用年限久，剛性差，支承工件的主軸端麵直徑小，僅170 mm，隻有被加工工件直徑的1／4，是端麵支承的不利因素。

      機床所配刀具是18″舊式銑刀盤，鑲有24 片刀齒，而目前新型刀具刀片數量為40 片。舊結構刀盤較新切削時刀齒承受的負荷大。針對刀錯距W＝3．1 推算內外刀尖直徑之差隻有1．5 mm 左右，會導致大量的切削熱產生，加快刀具切削刃磨損，這又是一個不利因素。800G 弧齒磨齒機是新設備，可以保證工件要求的精度，但沒有成熟的工藝可以使用，尚在試驗階段。

      3 擬定加工方案

      根據工件材料、熱處理硬度、加工條件及零件的特殊結構，擬定以下加工方案。

      3．1 設計合理的工裝

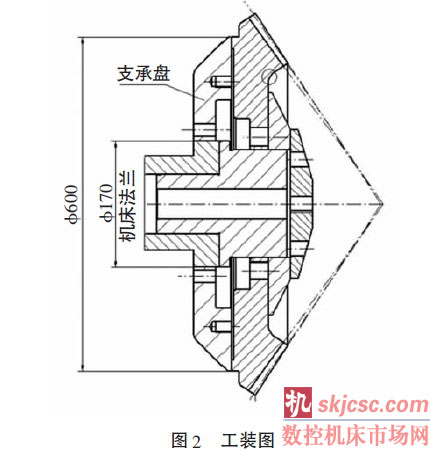

      由於齒輪輪幅大、厚度薄且銑齒機工件主軸支承端麵小的不利因素，從支承入手設計合理工裝，如圖2 所示。工裝材料選用了HT150，這種材料性能穩定，自身變形小且不易在切削過程中與工件產生共振。工裝的厚度及內孔滿足與機床現有工裝的配套使用，減少工裝的投入。外徑則和工件的定位支承麵一樣大小，相當於增加了齒輪的厚度，這樣就保證了工件在切削時減少顫動。對於最重要的兩平麵平行度則采用了平麵磨床精磨，以保證工件裝夾後的端麵跳動在0．01 mm 之內。

      3．2 銑齒過程分析

      首先，銑齒為下一步的磨齒進行粗加工，采用與800G 磨齒機相同的切削法，為兩者之間建立數據轉化的平台。以此為出發點開展銑齒工作。

      （1）選用有利的切削方法。工件調質硬度HB240 接近銑齒刀允許切削硬度的極限，對刀具的磨損嚴重；而且節錐角接近70°，使刀具切削刃與工件齒側麵接觸線加長，產生的切削力很大。基於這兩個因素，齒輪粗切采用滾切法來減小刀具阻力及接觸線長度，從而減小切削力，同時也減小因此而產生的振動。

      （2）選用合理的切削參數：高速鋼齒輪刀具理想切削用量範圍內選擇較小的切削用量30 m/min，以減小因切削力引起的振動；進給量由原來的2．5 min/齒降至4 min/齒，以緩解工件硬度高產生的切削熱及阻力。

      （3）合理分配切削量：根據切至全齒深時切削負荷最大的原理，增加切削次數，分3 次進刀切至齒深，第一刀切深為7 mm，約為全齒深的47 ％；第二刀切深為5 mm，約為全齒深的34 ％；第三刀切深為2．92 mm，約為全齒深的19％。

      （4）改變刀齒切削刃的角度。在外刀刃25°～30°的範圍內選擇28°，內刀刃在9°～15°範圍內選擇13°，再配上加工時合理的冷卻位置，改善刀具的切削性能。

      3．3 磨齒過程分析

      （1）工件在磨齒前應具備的條件：機加工保證齒坯定位麵的精度，銑齒保證齒部正確的齒形，熱處理保證有小的熱變形。

      （2）工裝、工件的安裝精度：工裝安裝的精度要保證端麵0．005 mm，徑向跳動0．005 mm。同時，為保證基準統一，采用工件裝配基準作為磨齒定位基準。為保證此目的，工件與工裝采用間隙配合，在操作過程中嚴格找正，工件安裝精度端麵、徑向跳動均保證在0．01 mm，為磨齒加工建立良好的工況。

      （3）磨齒精度的保證。①修正輪決定砂輪修正後表麵的質量，從而決定了加工工件的粗糙度，程序計算中給定修正輪的進給量0．2 mm，在實際加工過程中采用了兩種修正進給量。粗磨時采用進給量0．2 mm，在齒厚磨量剩餘0．05～0．08 mm 時改變修正輪的進給量，即精磨進給量0．05 mm，以確保齒麵粗糙度Ra 0．4。②參照銑齒時接觸區各項數據修正磨齒數據。磨齒數據雖經過二階修正，但國產銑齒機的加工誤差還是會影響接觸區的調整，所以需要把實際切齒的數據反修正到磨齒機以保證銑齒時良好的接觸區位置。③切削參數的選擇：程序計算的切削速度是以進口砂輪為基礎給定的，采用國產砂輪後需對切削速度做一些調整，由原來的20 m/s 調整為16 m/s，以緩解國產砂輪磨削時齒麵燒傷。④合理分配切削量：磨齒餘量共0．5 mm，由於熱處理變形，齒側兩端磨量不均勻。初磨削時采用小的切削用量0．1 mm，以保證機床在安全範圍內正常運行。當兩側均磨起時，采用0．2 mm 切削量以提高磨削效率。齒厚餘量至0．05～0．08 mm 時，為保證精度則選用較小的切削量0．05 mm。

      4 結論及遺留問題

      （1）通過實際生產得出以下結論：精選齒部參數，製作合適工裝工具，采用磨齒機先進計算軟件進行配套的銑齒切齒調整數據計算，用滾切法采用小進刀量、多次走刀，並用銑齒數據反修正磨齒部分數據，確保接觸區的理想位置。實現國產機械銑齒機與進口數控磨齒機的配套使用，生產出高精度的弧齒圓錐齒輪。

      （2）遺留問題：在磨削齒形時，雖然采用了基準重合原則，但根據該工件的特征，其端麵為3 點、內孔為2 點，所以端麵為第一基準。作為第一基準，其平麵太小，對定位穩定性不利。
