TC18 鈦合金是一種β 穩定係數Kβ為1.2 的高強度近β 鈦合金， 名義成分為Ti-5Al-5Mo-5V-Cr-1Fe。合金具有高強度、高塑性、淬透性好、可焊性好等優點， 因而廣泛應用於飛機的承力結構件。用TC18 鈦合金製造的承力零件，在350℃～400℃可長時間工作， 在750℃～800℃下可短時間工作[1-2]，這些承力件主要通過模鍛和等溫鍛造經多道次加工而成，高溫下每道次的變形規律均有所差異，因此研究TC18 鈦合金在高溫下變形的組織演變規律極為重要。

      通過熱壓縮模擬試驗建立合金熱變形加工圖，可以對合金在不同變形條件下的變形機製進行有效的分析[3]。不少學者利用加工圖對鈦合金高溫變形組織演變規律進行了研究：ZhuYanchun 等[4]利用加工圖對TC21 鈦合金在β 單相區變形溫度下的變形行為進行了研究，結果表明，合金在高溫低變形速率條件下，變形發生了連續再結晶；MaXiong 等[5]基於Murty 原則建立了Ti-22Al-25Nb 的加工圖並分析了該合金的變形行為， 認為合金在兩相區溫度低應變速率下的變形機製主要為α 相的球化； 王蕊寧等[6]研究了Ti53311S 鈦合金的熱變形行為並建立合金加工圖， 總結出該合金變形機製主要為動態回複與動態再結晶， 而合金熱加工溫度宜控製在相變點以下。目前對於TC18 鈦合金加工工藝的研究較少[7-8]，尚未見到利用加工圖的方法來研究TC18 鈦合金熱變形行為的文獻。本文利用真應力-應變數據建立加工圖並結合顯微組織分析， 研究TC18 鈦合金熱變形特性，力圖揭示合金在不同變形條件下顯微組織演變規律，為優化工藝、防止加工過程缺陷形成和改善變形合金性能提供試驗與理論依據。

      1 試驗

      試驗原材料為熱軋態TC18 鈦合金棒材， 直徑為準16 mm。金相法測得合金相變點約為845℃。沿棒材軸向截取準8mm×12 mm 的圓柱形試樣， 兩端開準7 mm×0.2mm 的凹槽， 填充機油攪拌的玻璃粉以減少摩擦。在Gleeble-1500 熱模擬試驗機上進行恒溫恒應變速率熱壓縮試驗。變形溫度分別為700、750、800、850、900、950℃； 應變速率分別為0.001、0.01、0.1 、1.0、10s-1；試驗過程中的總變形量為50%，相應真應變約為0.7。壓縮前試樣的升溫時間為3min，保溫5min，高溫變形結束立刻水淬以保留變形組織。變形後的試樣沿軸向中心線縱切，一部分利用電木粉鑲嵌，金相砂紙打磨，拋光並腐蝕後用於金相組織觀察， 樣品腐蝕劑為kroll 試劑： HF∶HNO3 ∶H2O=1∶2∶50； 在另一部分樣品取厚度為0.5mm 薄片，利用金相砂紙打磨使薄片厚度小於60μm，再利用離子減薄儀製備透射電鏡樣品。使用LeicaDMILMHC 金相顯微鏡觀察合金的顯微組織變化，電子顯微分析在TecnaiG220 透射電鏡上進行。

      2 結果分析

      2.1 TC18鈦合金變形前顯微組織

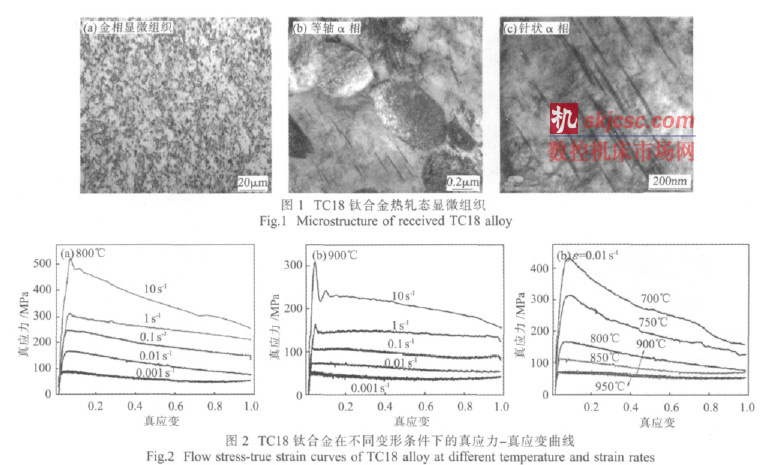

      合金原始顯微組織為等軸α 相和β 相(圖1(a))，晶粒尺寸細小，約為6～10 μm。對合金進行電鏡觀察發現合金中α 相具有兩種形貌：等軸狀與針狀(圖1(b)、(c))。由於合金經過熱軋，合金晶內與晶界已積累大量位錯。

      2.2 TC18 鈦合金流動真應力-真應變曲線

      TC18 鈦合金在不同溫度和應變速率下的真應力-真應變曲線如圖2 所示。圖2(a)是TC18 鈦合金在β 相變點溫度以下(800℃)不同應變速率條件下變形的真應力-真應變曲線。從圖中可看出，變形開始時，真應變還未達到0.2 時，應力已達到最大值，而後隨著變形程度的增加，應力逐漸下降，並且應變速率越高，合金軟化現象越明顯。發生軟化的原因可能是鈦合金熱傳導係數較低， 樣品在熱加工時發生了局部溫升。圖2 (b) 是合金在β 相變點溫度以上 (900℃)不同應變速率條件下變形的真應力-真應變曲線。應力隨應變迅速增加達到峰值應力，流變應力曲線出現不連續屈服現象。不連續屈服現象是指流

      變應力曲線達到峰值後急劇下降,出現尖銳的峰值，在很多β 鈦合金熱加工中都出現了這種變形行為[9]。不連續屈服現象主要與熱變形時晶界位錯源上迅速增加的可動位錯有關， 導致熱變形由晶界向晶內進行[9]。圖2(c)為應變速率為0.001s-1 不同溫度下的真應力-真應變曲線，從圖中可知，隨變形溫度升高，相同應變下的峰值應力呈現下降趨勢，而且變形溫度在單相區的峰值應力明顯小於合金在兩相區變形的峰值應力。這是因為合金在850℃以上變形時發生了(α+β)→β 的相轉變，體心立方結構的β 相可開動的滑移係增多，使得變形抗力下降。

      TC18 鈦合金變形機製不能隻依賴真應力-真應變曲線特征來判斷， 因為合金熱變形中相近的流變行為可能會導致合金顯微組織產生不同的變化[10]。具有穩態的應力應變曲線的合金在熱變形過程中，可能是發生了動態回複或者超塑性變形； 合金應力應變曲線出現軟化特征則表示合金在變形過程中可能發生了動態再結晶、球化或變形過程中出現了絕熱溫升[11]。因此，結合加工圖以及合金變形後顯微組織進行分析，可以客觀地認識TC18 合金的變形機製。

      2.3 TC18 鈦合金的加工圖

      Prasad 等[12-14]對加工圖進行了分析與總結：合金在熱變形過程中具有耗散性， 合金熱變形吸收的功一部分是通過塑性變形以熱量形式耗散， 另一部分則是由顯微組織變化引起的功率消耗，可以表示為：

      式中：σ 為變形應力；ε觶為變形速率；G 為塑性變形消耗的功率；J 為與組織變化有關的功率消耗。G 與J變化率可以用應變速率敏感係數m 來表示。

      功率耗散圖表示材料通過微觀組織變化耗散能量的模式。微觀組織變化的速率由常數η 來表示:

      式中：η 為功率耗散率因子。根據大應變塑性變形的極大值原理，得出材料發生流動失穩的判據為：

      參數m 作為變形溫度和應變速率的函數，利用樣條函數擬合出不同變形條件下的m 值， 代入公式(3)，由此可以構建出功率耗散圖。同樣利用樣條函數擬合的方法通過公式(4)得到不同變形條件的ξ(ε觶) 的表達，在功率耗散圖上標出ξ(ε觶) 為負值的區域稱為流變失穩區域，該圖稱為流變失穩圖，重疊到功率耗散圖上就構成了加工圖。加工圖上局部極值區域表示合金在該條件下變形時具有不同的變形機製。

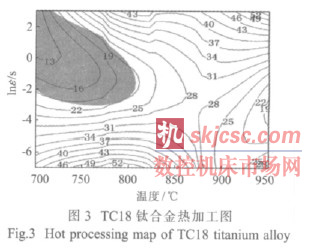

      圖3 為TC18 鈦合金熱加工圖。等高線數值為功率耗散係數，圖中標出的陰影區為變形失穩區。此加工圖存在兩個峰區(η 最大值區域)和一個失穩區。

      (1) 加工安全區分析

      從圖3 上可以看出，T=700～850℃，ε觶<0.01s-1 區域，功率耗散係數η 為34%～50%，此為峰區1。通常認為耗散係數高於40%，合金發生了動態再結晶 [15]。合金在兩相區溫度應變速率為0.001s-1 條件下變形後顯微組織見圖4。從圖4(a)中可以觀察到，與熱軋態TC18 鈦合金組織不同(圖1(c))，合金細針狀α相變形後明顯彎折，隨著變形溫度升高，針狀α 相逐漸橢球化(圖4(b)、(c))，變形溫度升高至800℃時，合金組織中沒有觀察到針狀α 相。Parassad[15]研究認為α 相球化也是一種再結晶，文獻[16]表示針狀α 相流變應力高於等軸α 相，這與合金兩相區溫度變形時流變應力變化趨勢相符。

      合金在兩相區溫度， ε觶>1 s-1 條件下變形，加工圖對應的耗散係數為14%～30%。合金在此區域條件下變形後組織見圖5。研究表明，呈等軸狀的α 相比β 相硬[16]，因此合金在變形過程中等軸α 相的變形程度比β 相小， 變形易集中到等軸α 相周圍的β相，從而使β 相中出現亞晶(圖5(a))。當變形溫度升高到兩相區較高溫度時，變形速率高，再結晶儲能足夠，合金開始發生動態再結晶(圖5(b))，此時功率耗散係數為34%。鈦合金中的等軸α 相在兩相區溫度熱變形時比較穩定， 即使變形溫度升高到β 相變點附近時，合金組織中依然存在少量等軸α 相(圖5(b))，此區為可加工區。

      合金在β 單相區溫度， ε觶>1 s-1 條件下變形後顯微組織見圖6， 加工圖對應的功率耗散係數為30%～50%， 此區域為峰區2。合金在900℃與950℃溫度下變形後組織中都觀察到了再結晶晶粒。在較高倍數下對合金在900℃/10s-1 變形後組織進行觀察，細小的再結晶顆粒分布在變形的β 晶粒的晶界處(圖6(b))，為典型的動態再結晶組織。在經典動態再結晶理論中， 當合金變形引起的位錯增加速率比發生動態回複引起的位錯消耗速率大時，位

      錯密度將持續增加到足夠發生再結晶的程度，再結晶晶粒會在合金原始晶界處形成， 隨著變形的進行，再結晶晶粒數量增加，引起變形應力下降，直到合金發生完全的再結晶，應力才基本保持穩定[17]。由此得知， T=850～950℃，ε觶>1s-1 時為加工安全區。

      合金在β 單相區溫度， ε觶<0.01 s-1 條件下變形時，加工圖上功率耗散係數為22%～28%。本文研究的合金初始狀態為熱軋態， 之前的變形過程中已產生了大量位錯，當溫度升到足夠高時，TC18 為近β 合金，層錯能較高，易發生動態回複，因此先在晶界回複形核，而後發生再結晶[16]，在此範圍條件下由於變形速率小，加熱時間長，容易發生晶粒長大。在隨後的變形過程中， 晶粒再次承受變形發生二次再結晶，因而晶界呈現出鋸齒狀特征(圖7)。但此條件下晶粒尺寸不均，為10～200μm，部分晶粒粗大，對後續變形不利，但仍屬於可加工區。

      (2) 加工失穩區分析

      合金熱加工圖所示失穩區為T=700～750℃， ε觶=0.1～10 s-1 區域。TC18 鈦合金在兩相區較低溫度變形時，組織中存在大量等軸α 相，等軸α相作為硬質顆粒釘紮在β 基體上，位錯易在晶界與相界塞積。由於變形時間短，β 相的回複與再結晶無法充分進行， 使得二者造成的軟化要小於加工硬化的作用，因而失穩易發生在此區域。圖8 為合金在兩相區較低溫度(T=700℃，750℃)應變速率為1s-1 金相顯微組織。

      合金組織中可以觀察到明顯的流線組織，部分晶粒被沿流線方向拉長，白色亮條帶是變形過程中晶粒在剪切力和壓力共同作用下形成的絕熱剪切帶，是由多個再結晶等軸晶粒通過旋轉方式合並而成[18]，可能是由於絕熱溫升和較低熱導率引起的。這與SeshaeharyuluT[19]對Ti-6Al-4V 合金的研究基本一致。

      3 結論

      (1) TC18 鈦合金在兩相區溫度下變形曲線軟化特征明顯， 合金在低溫高應變速率條件下變形過程中出現了絕熱溫升， 單相區溫度變形出現不連續屈服現象，應力變化易受溫度影響。

      (2) 合金在變形溫度700～850℃， ε觶<0.01 s-1 條件下變形，合金主要發生了α 相的球化，耗散係數為34%～50%； 而在850～950℃， ε觶>1 s-1 條件下變形，合金發生了β 相的動態再結晶，對應的耗散係數為30%～50%，這兩個區域為適宜加工範圍。

      (3) TC18 鈦合金熱加工失穩區為低溫高應變速率區域，對應的變形條件為T=700～750℃， ε觶=0.1～10s-1， 合金在此區域條件下變形後組織出現局部流變帶。
