機械領域中分度精度高的元器件包括分度盤、圓感應同步器、圓光柵、光學軸角編碼器、環形激光器等。多齒分度盤是一種精密的機械分度裝置，因其具有分度準確、結構緊湊、能自動定心、無角位移空程等優點，在角度測量和分度領域中占有重要地位。

    多齒分度盤是機械領域分度精度最高的元件，按齒槽深度可分為剛性齒端齒盤和彈性齒端齒盤［1］。端齒分度盤通過上齒盤自由下落與下齒盤齧合完成分度。由於多齒同時齧合進行分度，具有多齒平均效應的特點，可獲得遠高於單個齒盤的分度精度。多齒分度盤經過多次齧合、脫齒、分度、再齧合後，齒麵間發生互相研磨( 即對研) ，平均齒距誤差逐漸減小。長期使用後多齒分度盤仍可保持其原有的分度、定位精度。

     目前多個國家能生產高精度多齒分度盤。我國研製的MOX － 3600 型端齒盤和MOX － 3600 － 5 型端剛性齒盤分度台，分度精度為± 0． 1″。日本研製的MPA－ 10 型分度工作台，分度精度是± 0． 25″。美國設計製造的1440、1441 齒自動分度差動端齒盤分度台，其分辨率為0． 625″，分度精度為± 0． 25″［1］。

      對多齒分度盤精度的研究主要側重於上下齒盤靜態分度的原理和靜態精度，文獻［1］闡述了彈性和剛性端齒盤的分度原理及其工藝理論，分析了影響測量精度的外界因素; 文獻［2］對多齒分度盤易位對研時齒盤的分度誤差規律進行分析。

     對於多齒分度盤動態分度時的齧合下落高度、下落位置、齧合時間等因素對分度精度的影響尚缺少研究。多齒分度台上下齒盤齧合是一個強非線性問題，不能用解析方法進行求解，ANSYS /LS － DYNA 是求解衝擊碰撞的有限元數值分析軟件，可用於多齒分度盤動態分度的研究。本文建立上下齧合齒盤彈性動力學模型，以720 齒剛性多齒分度盤為例，改變上齒盤下落位置和下落高度等參數［3］，根據動力學的相關理論，推導分度盤動力學計算過程公式，運用ANSYS /LS － DYNA軟件求解，研究齧合牙齒的彈性體動力響應對分度精度的影響，並用實驗驗證。

1 ANSYS /LS － DYNA 對多齒分度盤分析

     ANSYS /LS-DYNA 是求解衝擊碰撞問題的有限元數值分析軟件，可用於多齒分度台齒盤齧合衝擊問題的研究。

1. 1 ANSYS /LS － DYNA 動力學有限元計算原理

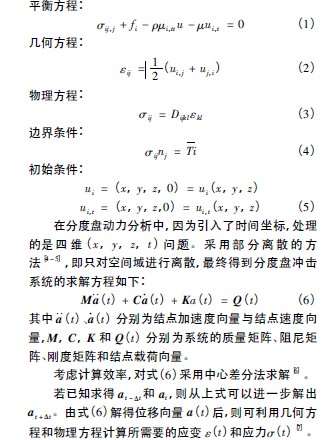

     針對多齒分度盤動態分度誤差的研究，根據動力學相關理論，得出彈性動力學基本方程

1. 2 分析前處理

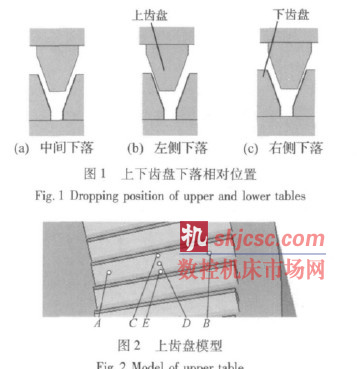

     首先用UG 軟件建立多齒分度盤精確模型。多齒分度盤上齒盤相對於下齒盤下落的位置如圖1 所示，左右兩側下落偏離中間位置0． 1°。上齒盤自由下落高度分別為1 mm 和0． 5 mm。上齒盤局部模型如圖2 所示。再將模型導入到ANSYS 中劃分網格，網格全部采用六麵體單元，實體單元選用solid164。求解過程控製主要有基本的求解控製( 計算終止時間、文件輸出時間間隔等) 、輸出文件控製( 二進製輸入文件和格式化輸出文件) 、質量縮放、子循環、缺省控製( CPU 控製、沙漏控製和體積粘性控製) ［8 － 11］。

1．3 仿真結果分析

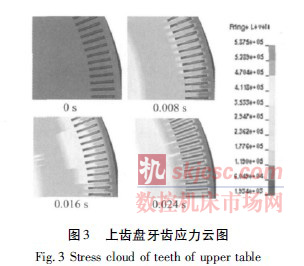

     首先分析多齒分度盤動態分度對牙齒的影響，取上齒盤如圖1( a) 中間下落，下落高度為0． 5 mm，進行分析。計算得到上齒盤牙齒應力雲圖如圖3 所示。

     選取圖2 中上齒盤模型牙齒內圈點A、外圈點B、中間從上到下分別為C、D、E 進行分析，計算該節點在x、y 方向位移，結果如圖4 所示，由於版麵原因，節點y 向位移圖未列出

     圖 4 是多齒分度盤上齒盤如圖1 ( a) 中間位置下落，下落高度0． 5 mm 時，牙齒上的節點X 軸向位移隨時間變化曲線。點A 在齒輪的內圈，點B 在外圈，故點A 位移最小，點B 最大。點D 在齒麵中部，衝擊應力最大，E 點在齒根處，衝擊應力最小，所以在C、D、E 三點中，D 點位移量最大，E 點最小。

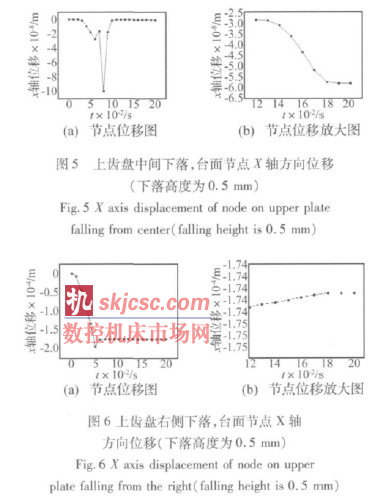

     在實際分度過程中，下落位置的微小變化對於分度誤差的影響都比較大［11］，上齒盤台麵相對於理論位置偏差是影響多齒分度台分度精度的直接因素。在下落高度為0． 5 mm 時，分度盤按圖1 中間位置、左右位置分別自由下落，並在分度台上齒盤外端麵上均勻選取16 個節點，計算和比較在不同下落位置時，該節點相對於初始位置在X、Y 軸方向的位移。圖5( a) 是在下落高度為0． 5 mm 時，上齒盤在圖1 中間位置下落，上齒盤外端麵節點在X 軸向位移。圖5( b) 是圖5( a)中節點位移曲線在0． 12 ～ 0． 2 s 時間放大圖，可以看出該節點位移隨時間變化過程，到0． 2 s 位移穩定。圖6 ( a) 是上齒盤如圖1 右側位置下落，上齒盤外端麵節點在X 軸向位移。圖6( b) 是圖6( a) 中節點位移曲線在0． 12 s ～ 0． 2 s 時間放大圖，可以看出節點位移隨時間變化過程，到0． 2 s 位移穩定。在同一下落高度0． 5mm，上分度盤在如圖1 中間位置和右側下落時，比較圖5 和圖6 中上齒盤端麵節點的位移得出，前者比後者位移小。由於版麵原因，圖5、6 節點Y 向位移圖未列出。

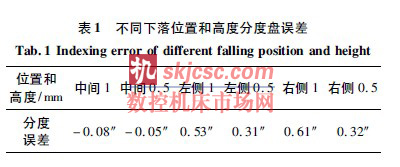

     齧合的影響，本文選取了上齒盤下落高度分別為0． 5mm 與1 mm 時，按圖1 中三種方式分別自由下落，最後計算得到不同下落高度和下落位置時分度盤誤差如表1 所示。

     根據上下齒盤齧合後，台麵上各點相對於起始位置的位移，可以計算出上齒盤下落後各點與理論位置的差異，進而可以換算多齒分度台上齒盤相對於理論位置的分度誤差。由表1 可以看出，上齒盤在中間位置落下時更接近於理論位置，此時的分度精度最高，通過降低上齒盤的下落高度，可以減小分度誤差。

2 多齒分度盤分度精度測試實驗

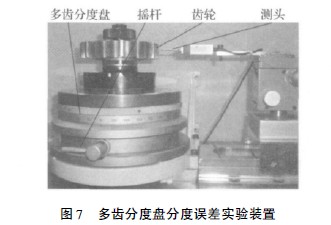

     本文采用測量高精度標準齒輪齒距誤差的裝置驗證多齒分度台的動態分度精度，實驗裝置如圖7。分度盤的型號為WDFT － 7208，包含720 個剛性齒。電感測微儀的型號為DGB － 5B，精度為0． 05 μm。圖中被測齒輪裝配於多齒分度台上，扭動旋鈕帶動裝置內凸輪運動，實現測頭進給。測頭的水平往複運動重複性誤差小於0． 1 μm，被測齒輪分度圓處壓力角為20°，測頭定位誤差對測量的影響為0． 04 μm。

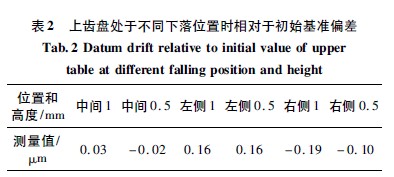

     將上齒盤由圖1( a) 的中間位置自由下落，測頭進給，調整好齒輪相對於測頭的位置，並以此時的測量值作為初始基準。用搖杆升起上齒盤分別使上齒盤由圖1 中三個位置進行自由下落，按照多齒分度台角度刻度，左右兩側下落位置偏離中間位置為0． 1°，下落高度為0． 5 mm 與1 mm。每次上齒盤下落後，測頭進給測量齒輪同一齒麵。進行多次重複實驗，記錄電感測微儀的數值，取重複實驗的平均值，測量數據如表2所示。

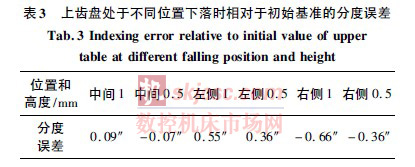

      將表2 測得的數值換算為角度，可得多齒分度台上齒盤按照不同方式下落時相對於初始基準的分度誤差，如表3 所示。

     由於測量過程中的人為因素，測量結果不可避免存在偏差。但從表3 中也可看出，當上齒盤由中間位置下落時，分度盤分度精度是最高的。

3 結論

     基於三維有限元模型，用ANSYS /LS-DYNA 有限元工具進行多齒分度盤齧合仿真，分析齧合牙齒的彈性體動力響應對分度精度的影響，結論如下:

     ( 1) 在下落高度為1 mm 時，上齒盤在中間位置下落，分度誤差為0． 08″; 在左側位置下落，分度誤差為0． 53″。

      ( 2) 采用測量高精度標準齒輪齒距誤差的裝置進行多齒分度台的動態分度精度實驗得出，在下落高度為1 mm 時，上齒盤在中間位置下落，分度誤差為0． 09″; 在左側位置下落，分度誤差為0． 55″。

     ( 3) 由計算分析和實驗得出，多齒分度盤上齒盤下落高度同為1 mm 或0． 5 mm 時，中間位置的分度誤差小於左側和右側，上齒盤下落位置同為中間或左側、右側，0． 5 mm 下落高度的分度誤差小於1 mm 下落高度。

      ( 4) 分度盤的上齒盤由中間位置下落時分度精度最高，通過降低上齒盤的下落高度，可以減小齒麵間衝擊，提高分度精度。
