端齒分度盤的結構如圖1所示, 它主要用於精密的角度計量與精密分度加工。

1　端齒分度盤分度的優點

1. 1　分度精度高

     經過精密研磨的端齒分度盤可以消除齒形不對稱誤差, 增加端齒盤的實際齧合齒數及接觸麵積, 提高分度精度, 可使分度精密度達±0. 1″。

1. 2　分度範圍大

     端齒分度盤的分度齒數可以任意確定,以適應各種分度需要。

1. 3　分度精度穩定

     端齒分度盤的分度精度可長期保持穩定, 而一般分度裝置的分度精度隨著分度元件的磨損, 其分度精度也隨之降低。端齒分度盤在使用過程中卻相當於上下齒盤在不斷地對研, 因此使用時間越長其上下齒盤齧合越好, 分度精度也越穩定。

2　端齒分度盤的分度誤差計算

      端齒分度盤實際上相當於一對齒數相同的離合器的齧合, 製造時工藝上需保證上齒盤的齒形與下齒盤相同。如圖2a 所示的端齒盤局部齧合簡圖中, 假設上齒盤為一個齒, 下齒盤單個間距為A + $1、A + $2、⋯, 則分度誤差分別為$1、$2、⋯。若上齒盤為二個齒,並由圖2b( Ⅰ) 至( Ⅱ) 完成一個分度工序, 則其單個分度間距為( A + $1+ A + $2) / 2= A+ ( $1+ $2 ) / 2。單個分度誤差為( $1+ $2) / 2。可見, 在分度盤精度相同的條件下, 采用兩個齒對定所產生的分度誤差是齒盤上相鄰齒分度誤差的平均值。由此可得, 具有Z 個齒的端齒分度盤的實際分度誤差$A 為齒盤單個分度誤差的平均值, 即:

式中:

      Z—端齒盤齒數;

      △α—單個齒分度誤差。

      端齒分度盤就是利用多齒分度的誤差均化原理來減小分度誤差, 以提高其分度精度。

3　端齒分度盤基本參數的選擇

      齒形為三角形的剛性端齒分度盤基本參數如圖3 所示。

      齒數Z 可根據分度盤的每次分度角度H值來選擇。首先, 根據H值計算出最少齒數Zmin , 即:

Zmin= 360°/θ

      如果Zmin值足夠大, 則取實際齒數Z 等於Zmin ; 如果Zmin較小, 則影響端齒分度盤的分度精度。這時應適當增加其齒數, 即:

Z= n·Zmin

    式中:

     n—大於1 的整數。

     常見的齒數有240、300、3 60、4 80 等。此時分度盤轉過一個齒的轉角θ為:

     當分度值為H角度, 分度盤應轉過ZQ 個齒, 即:

     端齒盤直徑d 可按分度裝置的大小和齒數Z 的多少而定。齒形角AD 常用60°,也可選90°。

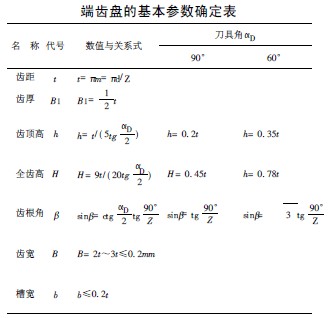

    端齒分度盤的其它基本參數可按下表確定。

4　端齒分度盤的製造

4. 1　齒形的切削加工

      對於直齒端齒分度盤, 為了保證齒寬方向的齧合質量, 必須正確計算加工斜角B值, 即加工時調整端齒分度盤回轉中心與工作台的傾斜角C, 以保證端齒分度盤大端和小端的齒厚分別與齒槽的大端和小端的齒槽寬度相等。其傾斜角C= 90°-B( B 為齒根角) 。

      端齒分度盤的齒形經過銑齒和磨齒以後, 為了提高分度精度, 需再進行研磨。

4. 2　端齒分度盤的研磨

     端齒分度盤的對研可以消除齒形不對稱誤差, 增加端齒盤實際齧合齒數及接觸麵積,提高其分度精度, 精研後其分度精度可達±0. 1″。

     齒盤的粗研粗研前, 齒盤經過磨齒預加工, 分度精度為15″～30″。

     研磨時先塗敷W28研磨劑粗研, 隨著精度的提高, 逐級減細研磨劑至W10。研磨壓力為80N, 采用大角度對角易位對研法, 使上下齒盤各齒都有相同的機會接觸, 減少齒距誤差, 提高齒盤齧合圓的平麵性。

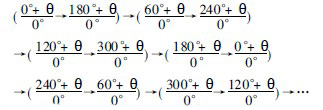

     粗研以四點易位對角研磨法為主( 六點易位對角研磨法為輔) , 即上齒盤0°、90°、180°、270°分別對準下齒盤0°對研, 然後再轉過任意角度H角繼續對研, 其過程為:

    4.21齒盤精研

     精研以六點易位對角研磨法為主( 四點易位對角研磨法為輔) , 其過程為:

　    精研時, 用粒度W7 左右的研磨劑, 研磨液不要加得太多, 研磨壓力為50N, 並且控製上齒盤往複運動距離在0. 2～0. 3mm 內。

     4.22齒盤的跑合研磨

      當分度精度達到±0. 2″時, 清洗齒盤, 並隻加少量潤滑油和煤油進行跑合研磨, 以降低表麵粗糙度值和增加精度穩定性。
