1 問題及工藝分析

      在加工A380 客機飛行器控製係統的一項薄壁環形零件時, 由於零件的剛性差, 容易產生形變, 加工較為困難。為解決好薄壁類環形零件的平麵磨削變形問題, 同時增加熱處理工藝和調整磨削工藝, 特作以下分析。

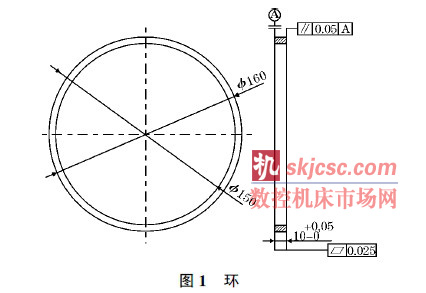

      圖1 所示為薄壁環形零件。壁厚直徑= 1B32,零件材料為17- 4PH 合金, 兩端麵精度要求較高,內圈接觸毛氈, 作一般精度要求。根據零件結構, 初步製定的工藝路線為: 粗車整圓y 精車整圓y 磨平麵。按照這種路線加工時發現, 兩端麵的平麵度和平行度均不合格, 平麵度超差0105mm- 0108mm( 采用德國OEG GmbH 大表麵平麵度掃描儀FLATSCAN檢測) , 主要是由零件變形所致。具有內應力的零件, 其內部組織處於不穩定狀態。它有強烈地傾向於恢複到一個穩定的沒有應力的狀態。即使在常溫下零件也會緩慢、不斷地進行這種變化, 直到內應力消失為止。在這一轉化過程中, 零件的形狀和原有的精度將發生變化。磨削變形的應力主要由兩部分構成, 即材料殘餘應力和磨削應力。

      ( 1) 材料殘餘應力

      17- 4PH 合金是沉澱、硬化、馬氏體不鏽鋼。材料在加熱和冷卻過程中, 由於表層和心部的冷卻速度和時間不一致, 形成溫差, 導致體積膨脹和收縮不均而產生應力, 即熱應力。在熱應力的作用下, 由於表層開始溫度低於心部, 收縮也大於心部而使心部受拉, 當冷卻結束時, 由於心部最後冷卻體積收縮不能自由進行而使表層受壓、心部受拉。另一方麵鋼在熱處理過程中由於組織結構由奧氏體向馬氏體轉變, 比容的增大會伴隨材料體積的膨脹, 材料各部位先後相變, 造成體積長大不一致而產生組織應力。組織應力變化的最終結果是表層受拉應力, 心部受壓應力, 恰好與熱應力相反。

      ( 2) 磨削應力

      在磨削過程中, 工件表麵層在切削力、切削熱的作用下, 也會產生不同程度的塑性變形和金屬組織的變化所引起的體積改變, 使工件表麵層產生內應力。再次加工後, 內應力重新分布, 使工件產生變形。其次, 平麵磨削在表麵方向作進給, 直至達到規定的尺寸要求。當磨削力大、熱量多、冷卻、排屑條件差時, 工件受熱變形大。

      2 問題解決

      解決以上問題, 重點在消除或降低內應力。可選擇的方法有: 在精加工前對工件進行固溶時效處理; 調節加工方法、改善磨削速度等參數和穩定切削力。

      ( 1) 降低材料應力

      在工件精加工前, 增加固溶時效處理工序。固溶處理能使合金中各種相充分溶解, 強化固溶體並提高韌性及抗蝕性能, 消除應力與軟化, 以便繼續加工成型。時效處理是在強化相析出的溫度加熱並保溫, 使強化相沉澱析出, 得以硬化, 提高強度。試驗得出17- 4PH 沉澱硬化不鏽鋼1040 e 1 小時油冷,固溶處理, 480 e 時效2 小時的組織和性能最理想。

      ( 2) 降低磨削應力

      試驗結果表明, 通過增加磨削次數和粗磨後的穩定處理, 可以抑製磨削變形。調整後的磨削參數為: 砂輪切削速度30m/ s, 橫向進給0101mm, 工作台速度27m/ min, 單位時間切削量415mm3/ s。由於凸輪形狀的特殊性, 通常其磨削餘量不均勻, 而且凸輪磨削工藝係統剛度較差, 因此磨削過程中很容易由於磨削餘量的不均勻引起磨削力過大地波動, 進而影響加工質量。在凸輪磨削過程中引入適應控製技術, 保持磨削力的恒定, 也可以降低磨削變形。試驗同時發現, 在選擇切削液時, 水溶性切削液 ( 乳劑) 優於純油性切削液( 油劑) 。

      3 結語

      在不影響機械性能的前提下, 應盡量降低材料內應力的影響、減少磨削變形。在精加工之前, 增加工件固溶時效處理, 對於解決薄壁類零件的磨削變形問題是比較有效的方法。增加磨削次數及粗磨後的穩定處理、改善磨削參數和穩定切削力, 也可以作為降低磨削變形。
