計算機輔助工藝設計(CAP P: co m Pu ter Ai d ed Proc es s PI ~ ing ) 是利用計算機輔助完成零件的工藝規程設計, 其目的是獲得優化的和標準化的工藝規程b 零件信息描述與輸人是CA PP 係統運行的基礎和依據,是係統首先要解決的問題, 如何以適於計算機處理的方式描述零件特征信息, 對於CAP P 係統的輸出質量和運行效率都具有決定性的影響。

      特征建模技術是C A D /c A PP/C AM 集成的關鍵技術。基於特征的產品數據模型不僅包括零件或產品的幾何形狀信息, 還包括產品或零件的精度信息、裝配信息、管理信息等。

      特征可分為如下幾類川: 形狀特征、精度特征、方位特征、輪廓特征、裝配特征等。

      特征技術分為特征前處理和後處理。特征前處理是從抽象的概念開始逐漸導出幾何和其它詳細信息的過程。

      特征後處理是指在具體參數設計時引人特征, 以盡量做到產品信息描述的完備, 它是CI MS 信息集成的關鍵技術。它主要包括: 交互式特征定義、特征的自動識別, 特征造型、特征映射l2. ”。本文基於特征技術對箱體類零件的信息描述作了一些探討,.提出一種實用的描述方法。

1 方位特征描述

      箱體類零件形體結構複雜, 形麵參數繁多, 完整而簡明地進行零件信息描述是非常困難的。本文在分析常見描述方法的基礎上, 根據箱體類零件結構和工藝特點, 基於特征技術提出了方位特征描述法, 以滿足箱體類零件CA PP 係統的要求。

      1. 1 零件各個方位基本描述單元

      箱體類零件上需加工的形麵多且位置關係複雜, 難以清晰而方便地描述, 因此, 簡化形麵間的複雜關係, 以獲得清晰的數據信息, 是零件信息描述的首要任務。箱體類零件外形一般呈多麵體, 其上需加工的形麵大多分布在零件表麵上, 若把零件分解開來, 則每個方向可以單獨形成一個“子件” , 每個“子件” 都有外形輪廓和形麵內容, 因此, 方位特征描述法並不試圖從整體上描述零件, 而是對零件進行分解, 零件的每個方向自成一個描述一單元。

     零件的輪廓和形麵按照所在的方向進行單獨描述, 這樣可以保證獲取零件全部的輪廓和形麵信息, 同時也簡化了不同方向上形麵的位置關係, 避免了數據結構的複雜和混亂。

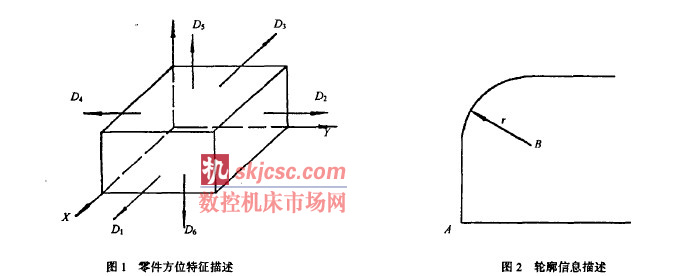

      在三維空間坐標係中, 任何一個立方多麵體各表麵所在方向, 按其法線所指,共有ro 種情況, 圖1標出了其中最常見的6 個方向。

      圖1 中, 隻: 法向指向X 軸正向; 幾: 法向指向Y 軸正向; 幾: 法向指向X 軸負向; D. : 法向指向Y 軸負向; 幾; 法向指向Z 軸正向; 幾: 法向指向Z 軸負向。除此之外, 還有4 個方向: 隻: 法向與X 軸相垂直, 亦即該方向上所有平麵皆與X 軸平行, 用平麵與XO Y 平麵的正向夾角記其方位角; 幾: 法向與Y 軸相垂直, 亦即該方向上所有平麵皆與Y 軸平行, 用平麵與XO Y 平麵的正向夾角記其方位角; 幾:法向與Z 軸相垂直, 亦即該方向上所有平麵皆與Z 軸平行, 用平麵與刁農淪平麵的正向夾角記其方位角;隻。: 法向與X 軸、Y 軸、z 軸皆不垂直, 用其上平麵與Xo Y 平麵的正向夾角記其方位角。

      以上10 個方向構成了方位特征描述法零件分解的基礎, 輪廓和形麵描述將按各個方向進行.

     1. 2 輪廓信息描述

     從零件幾何參數所描述的對象來考慮, 可以把零件的設計信息分為輪廓信息和形麵信息兩大部分。目前絕大多數非回轉體零件的CA PP 係統在進行零件描述時都沒有考慮輪廓信息描述, 其中的重要原因是這些CAP P 係統是獨立的, 沒有考慮與數控編程聯接的問題, 顯然, 這種CA PP 不能體現出在C A D 和CAM之間的橋梁作用。作為C A PP 技術的一種發展趨勢, CA D / C A PP / C A M 一體化將成為必然, 這就要求CAP中必須包含有零件的輪廓數據, 為數控編程提供必要的準備信息。基於這種考慮, 方位特征描述決包含了零件輪廓信息描述。

      通過對各種箱體零件輪廓進行分解後可以發現, 它們都是由直線、圓弧及其擬合曲線所組成·, 因此,隻要有直線、圓弧插補功能, 就可以對零件輪廓進行描述。在方位特征描述法中, 輪廓描述是通過記錄零件每個方向輪廓的圓弧參數和交點參數來完成的。參數一律以圓心坐標和半徑記錄, 逆時針圓弧半徑為正,順時針圓弧半徑為負, 交點視為半徑為零的圓弧。如圖2 所示, 若按順時針方向輸人, 則表示這一段局部輪廓的參數為,

這種方法實現過程較為簡單, 所得數據很容易轉換成如下麵所示的數控代碼

      1. 3 形麵信息描述

      零件形麵信息的描述, 是整個零件信息描述的重點。對於箱體類零件來說, 由於其形狀複雜, 空間位置關係難以描述, 因而不能象描述回轉體零件那樣詳細、準確。但對於工藝設計來說, 並不需要象C A D那樣完整、準確地描述清楚零件的幾何結構, 而隻需要描述出零件由那些加工形麵組成及這些形麵的空間位置關係即可, 這就是方位特征描述法采用基於零件特征進行形麵描述的基本出發點,。通過對箱體類零件上各種需加工的形麵進行分析, 可以把這些形麵歸為4 類, 即平麵、外圓柱麵、孔、槽, 而每類形麵又由多種典型形式所組成, 針對每種形式設置相應的特征參數, 通過記錄這些特征參數, 即可完成零件形麵信息的描述。

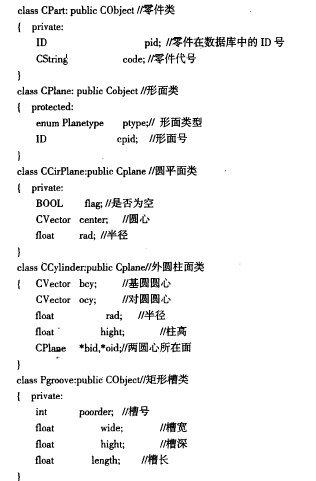

      本文采用麵向對象技術中的麵向對象分析(o o A) 和麵向對象編程(o 0 巧技術, 用c + + 中的類來表達數據結構, 建立形麵特征參數。現舉例如下:

      該數據模型基本上表達了箱體類零件的形麵特征信息, 適合用來生成加工工藝規程。對於不同的零件類型和加工環境, 可以通過增加形麵類的派生類來實現, 對規劃係統不需作大的改動, 從而提高了軟件係統的可維護性、可重用性和可移植性。

2 結束語

      零件信息描述與輸人所存在的缺陷是製約CA PP 技術發展的一個重要因素, 這一問題對箱體類零件顯得尤為突出, 尋找有效的描述方法並開發相應的零件信息輸人係統, 是CAP P 研究人員急需解決的問題。

      本文的方位特征描述法, 較好地解決了箱體類零件的信息描述與輸人的問題, 為工藝決策和數控編程提供了完整而準確的參數, 滿足了CA PP 係統對零件信息輸人的要求。
