高速電主軸滾珠軸承-轉子係統 動態性能分析
2016-8-12 來源： 哈爾濱工業大學 作者： 張阿祺
轉軸和支承軸承是電主軸係統的核心元件，軸承的支承性能和轉軸的設計參數對係統的動態性能影響很大，電主軸轉速高、功率大，是高速切削技術和高速數控機床的主體和核心部件之一，很有必要對軸承的結構參數和電主軸的設計參數進行了解。單純研究主軸轉子或單純研究軸承都不具有很大的實際意義，需要結合軸承和電主軸轉子為一體，綜合研究係統的動態性能，因此，對電主軸及其支承軸承的關鍵參數需要具體分析。角接觸球軸承的宏觀受力分析是基礎，但是本文還需要對軸承微觀受力分析即分析軸承的內部受力狀態，了解軸承中每一個球滾動體的受力載荷，進而再了解軸承在外力作用下的載荷是如何分配的。在靜載荷作用下的軸承，或者是轉速很低的軸承，所受到的慣性力、摩擦力和力矩等不會對球滾動體間的載荷分配產生明顯的影響，因而忽略部分微小影響因素來研究靜載荷作用下的球軸承。
2.1、主軸及其軸承的幾何結構

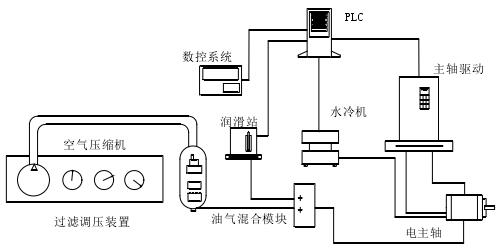

如圖 2-1，完整的電主軸係統主要包括：數控係統、潤滑係統、過濾調壓係統、油氣混合係統、冷卻係統、驅動係統和電主軸，本文主要研究電主軸的動態性能。
圖 2-1 完整的電主軸係統
高速電主軸的軸承布局形式[43]影響著電主軸係統的剛度和動態特性，所以選擇也要有的放矢，目前主要有兩種結構形式，這是根據主軸的支承軸承和內置電機相對位置的不同來劃分的：
（1）電主軸的內置電機安裝在主軸轉子的後軸承之後，也就是在兩個支承軸承的外部。這種結構布局使得電主軸的軸向尺寸相對較大，對空間要求比較高，但有利於減少主軸前端的徑向尺寸、散熱快[44]，一般應用在小高速數控機床上[45]；

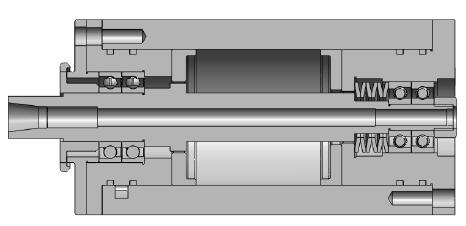

（2）內置電機安裝在主軸轉子的兩個軸承之間[46]，如圖 2-2 所示。這種結構具有很多優點，現在的很多高速電主軸和高速數控機床都采用這種布局形式[47]。
本文主要研究角接觸球軸承支承的電主軸，角接觸球軸承不僅具有高製造精度、高運轉穩定性、高極限轉速而且還擁有很強的承載能力，是能夠高速化的滾動軸承中的最佳選擇，在加工中心和各類機床得到廣泛應用。
圖 2-2 高速電主軸模型
圖2-3角接觸球軸承7218的幾何結構及參數

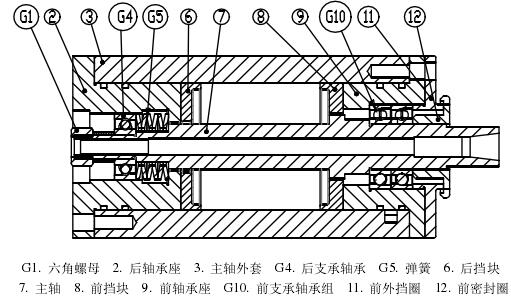

如圖2-4為電主軸的剖麵圖，它包括前支承軸、後支承軸承、定子、轉子、轉承、軸承預緊彈簧、前蓋、後蓋客體等組成。

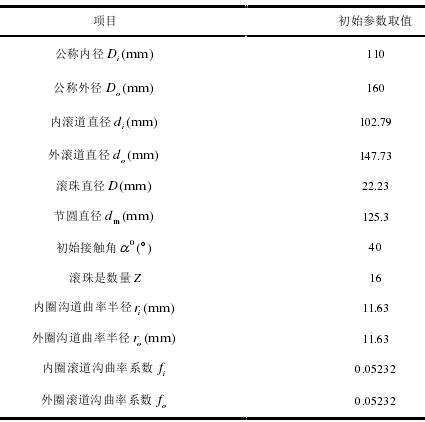

表 2-1 角接觸球軸承 7218 的結構參數
圖 2-4 電主軸剖麵圖
考慮到本文所設計的高速電主軸的前端軸向尺寸不受限製，所以電主軸的結構布局形式采用采用第二種結構布局方式，圖 2-2 和圖 2-4 為此布局方式的電主軸幾何結構模型和剖麵圖。
本文前半部分通過使用角接觸球軸承 7218 進行理論分析，得出結果與相關文獻[48,49]。相比較驗證程序的正確性。7218 相關幾何結構和參數見圖 2-3 和表 2-1。
2.2、球軸承支承的電主軸設計簡介
滾動軸承支承的電主軸轉速高、功率大，是高速切削技術和高速數控機床的主體元件，相比傳統的機床主軸，電主軸具有很多優點：
（1）傳統電主軸由於齒輪和帶輪等中間傳動裝置在生產製造時存在一定的誤差，同時在安裝軸承，電主軸等部件時存在安裝誤差，使得在電主軸高速運轉時會產生一定的影響，減小了主軸轉子係統的動剛度，增加了軸承和主軸轉子係統的振動響應。使得機床的零件加工質量變差，加工精度降低。電主軸係統則沒有中間環節，零傳動的電主軸提高了零件的加工精度；
（2）零傳動這一突破性的優勢，使得機床在很大程度上可以實現高速加工，提高生產率和加工精度。電主軸的結構性能設計主要需要確定電主軸的 D，d，a，L 等主要結構參數。
2.2.1 電主軸平均（jun1）直徑D
依照國內外的電主軸生產廠家、電主軸研製機構、電主軸軸承研究所等相關部門的技術規範和參考資料，依據所選用的電機、軸承和相關的冷卻套等尺寸參數，再跟據《機械工程手冊》、《材料力學》、《機械工程材料》等相關資料，按以下經驗公式計算：
式中P ——提供能源的傳輸的功率（W）；
T ——轉軸傳遞的額定轉矩（ N m ），9550PTn ；
——轉軸的材料的許用切應力（MPa）；
n ——軸的轉速（r/min）；
y——主軸的內直徑與外直徑之比， y d/ D 。
2.2.2 電主軸前端懸置量 a 的初步選取
電主軸的前懸置量 a 對主軸的綜合總剛度矩陣、主軸的總體質量矩陣的影響很大，如果主軸的結構布局和主軸的空間占地大小允許的話，減小主軸軸端伸長量有點於主軸的剛度的提升，應盡可能減小主軸的軸端伸長量，以提高主軸的剛度，進而提高電主軸的性能。
2.2.3 主軸支承最佳跨距 L 設 l0為主軸支承軸承的最佳支承跨距，該跨距值符合主軸前端最小靜撓度條件，是主軸在剛度、結構性能和主軸軸向尺寸大小的最佳取舍。
在外載荷 R 作用下電主軸的軸端位移變量為：
式中zy ——假設彈性軸承支承時，剛性主軸軸端位移；
sy ——假設剛性軸承支承吋，彈性體主軸軸端位移。
根據材料力學梁的撓度公式：
式中E——主軸材料的彈性模量（Mpa）；
I——主軸截麵的平均慣量距（ mm4），當主軸的內孔直徑為 d，平均（jun1）直徑為 D 時，公式1
由幾何關係可得：
假設前軸承和後支承的支反力分別為 F1、F2，其對應剛度為 K1、K2，則對應的變形可表示為：
由力平衡條件可得：
由式（2-2）、（2-3）、（2-4）可得：
2.3、球軸承宏觀幾何關係
2.3.1 靜載荷作用下的支承軸承
根據滾動體和滾道接觸的載荷-位移關係【47】，可知徑向載荷作用下的角接觸球軸承：
式中δr ——徑向位移；
dP ——徑向遊隙（mm）。

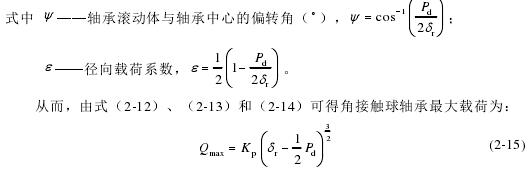

若無徑向遊隙時，單列軸承為了保持靜力平衡，在各個方向上的球滾動體所受力之和與該方向上的作用載荷平衡，此時徑向載荷的離散形式可表示為：
徑向載荷的積分形式可表示為：
式中rJ(ε ) ——徑向載荷積分係數。
利用這些積分式可計算載荷：

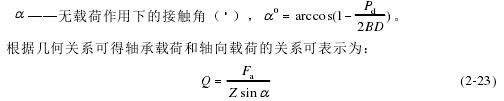

如圖 2-6，在推力載荷作用下的角接觸球軸承會產生變化，產生一個軸向的位移，根據變形幾何關係可得：
由式（2-19）和式（2-20）可得：
圖 2-6 向心球軸承內外圈移動引起的球-滾道接觸
式中 B ——接觸體總曲率， 1o iB = f + f - ；
2.3.2 Hertz 接觸
100 多年前 Hertz 通過簡化和假設建立了研究兩個彈性體的空間接觸理論模型，首次對接觸麵附近的彈性變形使用準靜態理論，並且應用於兩球形體表麵的接觸中[50]。在分析中，Hertz 提出以下假設：
（1） 所有變形都在材料的彈性比例極限範圍內；
（2） 忽略表麵切應力的影響，且載荷垂直於接觸表麵；
（3） 接觸區域的曲率半徑遠大於接觸區域的尺寸；
（4） 接觸區域的尺寸遠小於接觸體的曲率半徑。
赫茲理論為堅硬緊湊的物體之間的碰撞提供了一個很好的近似值，不過理論成立的條件之一是接觸區域比起碰撞體本身非常小。應用此模型假設，得到了相對精確的計算結果，就算是現在 Hertz 理論也是計算局部接觸應力的主要方法。如圖 2-7，兩個彈性球接觸時接觸區域為橢圓形，圖 2-8 為球軸承幾何關係球滾動體和凹麵體的接觸模型。
說到橢圓就必須講曲率，曲率在物理上講是用來描述線或麵彎曲程度的一個量，一般取它的絕對值表示。正負曲率應該是一個相對含義，與法線的取向有關。一般規定：凹麵的曲率為負值，凸麵的曲率為正值。曲率按定義分為曲率和，曲率差，這樣就可以將兩個物體的接觸轉化為一個等效橢球體與等效半平麵之間的接觸。凹麵使接觸體更加貼近，而凸麵正好相反。
接觸體的曲率和函數可表示為：
式中1、2——滾動體在平麵 1 和平麵 2 的曲率半徑；
1、2——內外圈在平麵 1 和平麵 2 的曲率半徑。
根據赫茲理論模型，軸承滾動體曲率差函數為：
對於球滾動體在平麵 1 和平麵 2 上皆為凸麵：
對外滾道而言（外圈兩個截麵皆為凹麵）：
所以，球滾動體與外圈之間的曲率差函數為：

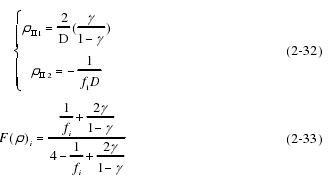

同理，球滾動體與內滾道之間的關係（內圈有一截麵為凸，有一截麵為凹）：

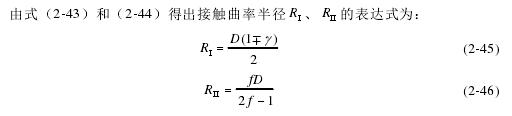

根據 Hertz 理論模型，曲率差函數是橢圓參數 a，b 的函數：

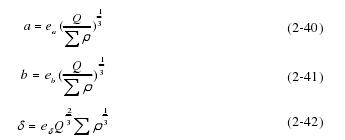

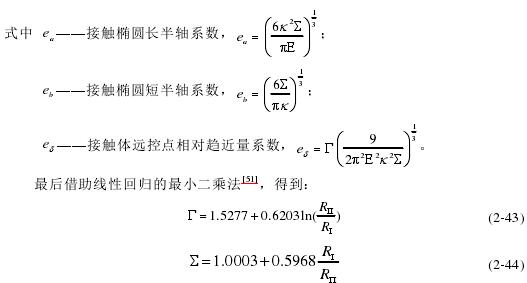

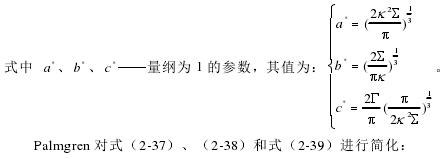

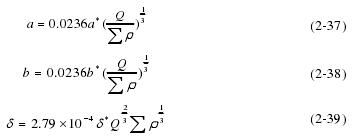

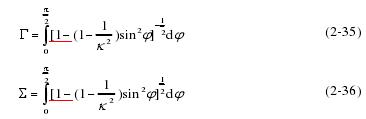

對於鋼材接觸體，其接觸橢圓的長半軸a 和短半軸b 以及接觸體遠控點相對趨近量分別為：
2.4 球軸承的微觀幾何關係
2.4.1 靜載荷作用下軸承內部的變形和位移

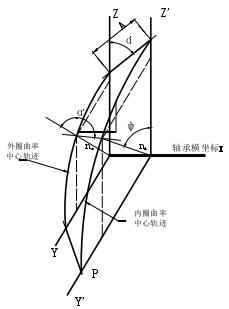

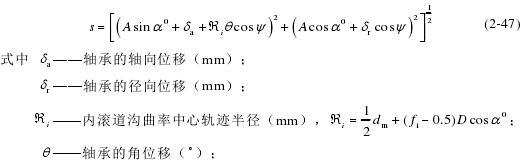

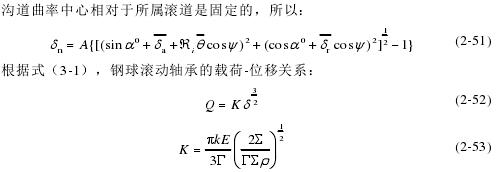

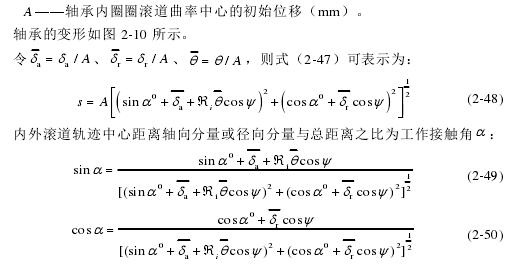

如圖 2-9 所示，根據幾何變形條件可得內外滾道溝曲率中心的距離為：

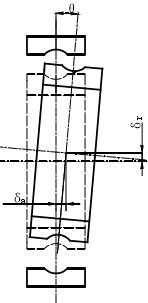

圖 2-9 球軸承曲率中心軌跡 圖 2-10 聯合作用載荷下內圈的位移

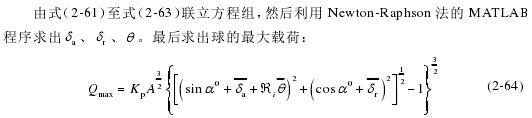

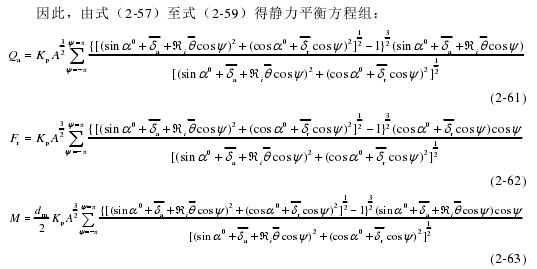

2.4.2 靜態各聯合載荷作用下的軸承位移

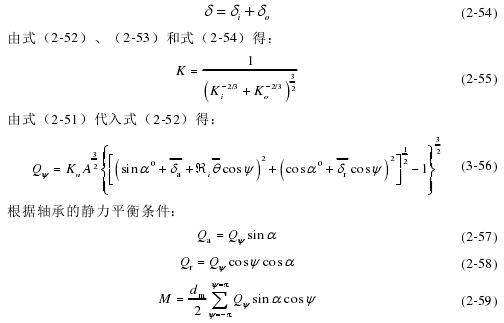

靜態載荷作用下由於陀螺力矩和離心力的影響非常小忽略不計，所以軸承變形位移不會很複雜。
如圖 2-11 所示，軸向載荷與軸承變形位移的關係圖中可以看出，在軸承軸向載荷的作用下，隨著載荷的增加軸承的軸向位移逐漸增加，呈現正相關關係，而軸承的徑向位移和角位移有所減小。在圖 2-12 中，微弱的徑向載荷作用下，軸承的各個方向的位移變形量基本沒有變，剛度也基本不變。
圖 2-11 軸向載荷與軸承變形位移關係
圖 2-12 徑向載荷與軸承變形位移的關係
2.5、本章小結
本章分析了高速電主軸的幾何結構參數及其支撐軸承參數為後續電主軸的性能分析奠定了基礎。分析了以角接觸球軸承的宏觀幾何形狀模型，再利用軸承的微觀幾何關係和微觀受力狀態，計算出了軸承應用中的內部載荷及其關係。但是必須知道的是，這些方法的適用範圍仍然是低、中速運轉的角接觸球軸承。在靜載荷作用下的軸承，或者是轉速很低的軸承，所受到的慣性力、摩擦力和力矩等不會對球滾動體間的載荷分配產生明顯的影響，因而忽略部分微小影響因素來研究靜載荷作用下的球軸承。雖然如此，這些計算還是很有必要的，本章得到的數值可以作為下一章節的高速運轉下的球軸承複雜的數值計算提供初始參考值，為高速球軸承的動力學分析奠定了基礎。
