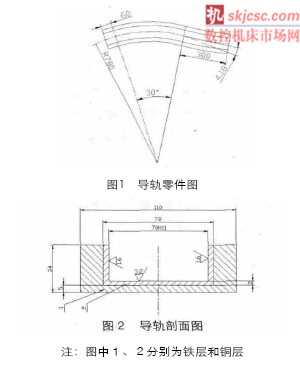

導軌在普通銑床上用手工加工無法達到弧度連接這一加工要求，而CAM技術與數控銑床的有效結合恰恰解決了尺寸連接這一難題，不但減小了尺寸連接的誤差，還提高了產品的質量和生產效率，而且減輕了勞動強度。下麵筆者以導軌的實際加工為例，探討CAM技術與數控銑床加工導軌的數控編程及加工過程，如圖1、圖2。

一、分析零件

      在正式加工時，首先應當對零件圖樣（圖1、圖2）進行仔細分析，內容包括：

      1.分析待加工麵

      一般來說，在一次加工中，隻需對加工零件的部分表麵進行加工。這一步驟的內容是：確定待加工麵及其約束麵，並對其幾何定義進行分析，必要的時候對原始數據進行一定的預處理，要求所有幾何元素的定義具有唯一性。

      2.確定加工方法

      根據零件毛坯形狀以及待加工表麵及其約束麵的幾何形態，並根據現有機床設備條件，確定零件的加工方法及所需機床設備和工夾量具。

      3.確定編程原點及編程坐標係

      一般根據零件的基準麵（或孔）的位置以及待加工表麵及毛坯上選擇一個合適的編程原點及編程坐標係（也稱為工件坐標係）。

      4.對待加工表麵及其約束麵進行幾何造型

      這是上機編程的第一步。對於CAD/CAM數控編程係統來說，一般可根據幾何元素的定義方式，在前麵零件分析的基礎上對加工表麵及其約束麵進行幾何造型。

      5.合理的刀具選擇

      對於有複雜曲麵的零件，則需要對加工表麵及其約束麵的幾何形態進行數值計算，根據計算結果才能確定刀具類型和刀具尺寸。這是因為，對於一些複雜曲麵零件的加工，希望所選擇的刀具加工效率高，同時又希望所選擇的刀具符合加工表麵的要求，且不與非加工表麵發生幹涉或碰撞。由於在某些情況下，加工表麵及其約束麵的幾何形態數值計算很困難，隻能根據經驗和直覺選擇刀具，這時，便不能保證所選擇的刀具一定是合理的。在刀具軌跡生成之後，還需要進行一定的刀位驗證。

      6.刀具軌跡生成及刀具軌跡編輯

      對於CAD/CAM數控編程係統來說，一般可在所定義加工表麵及其約束麵（或加工單元）上確定其外法向矢量方向，並選擇一種走刀方式，根據所選擇的刀具（或定義的刀具）和加工參數，係統將自動生成所需的刀具軌跡。所要求的加工參數包括：安全平麵、主軸轉速、進給速度、線性逼近誤差、刀具軌跡間的殘留高度、切削深度、加工餘量、進刀段長度及退刀段長度等。當然，對於某一加工方式來說，隻要求其個別部分加工。

二、數控編程與模擬加工

      在數控銑實際加工之前，要先進行刀路模擬，這樣可以找出在程序編寫過程中失誤的地方，大大避免了模具實際加工時的錯誤，強化了刀路的效率和安全性，有效地保證了加工工件的質量，提高了生產效率。

三、工件的裝夾、找正

      1.裝夾

      首先在導軌四角和中間部位墊上厚1mm的銅墊，然後用定位壓板壓在銅墊處夾緊。銅墊主要作用是防止在加工時產生的應力變形。

      2.找正

      在刀具上粘上劃針，然後使用模擬刀具加工，沿工件大致外形輪廓找正（加工銅層時同理沿外形劃線找正）。

四、工件的加工

      首先對鐵層進行外形加工，主軸轉數為200r/min、進給量為40mm/min，要根據工藝要求留出下道工序的加工餘量。鐵層經過外形粗加工後焊接凹槽內銅層（防止熱變形的發生）。銅層焊接完畢後，首先對銅層進行半精加工，然後對工件進行測量，根據測量結果修改刀具補償進行精加工，精加工時主軸轉數為300r/min、進給量為60mm/min，加工完畢後對加工工件進行測量、核對，要根據加工要求留出鉗工研磨餘量。
