1 概述

      在研發在線發動機曲軸全自動圓角滾壓機床過程中，筆者遇到了需要對曲軸直線度進行精確測量的問題。機床在完成各軸徑的滾壓後，需要對圓角滾壓後的曲軸變形量自動進行測量和分析，需要自動測量曲軸各主軸徑的徑向跳動，並將所測量的數據提供給計算機校直專家係統分析後給出滾壓校直參數，機床根據計算機專家係統提供的校直參數對曲軸進行滾壓校直［1］。曲軸滾壓校直的效果如何直接取決於測量數據。由於機床自動加工的需要，機床上檢測時曲軸采取的是中心孔兩端定位的方式，但是被加工曲軸的圓角滾壓強化是產品最終加工工序，曲軸的精加工基準頂尖孔已經被破壞，軸端大頭頂尖頂在曲軸大端的軸承孔倒角上［2］。曲軸直線度檢測布置圖如圖1 所示。

      由於采用大頭頂尖頂住裝配用的倒角對曲軸定位，而曲軸大端定位用的裝配倒角的中心與主軸頸的加工中心孔基準的同心度不高，其偏心情況如圖2 所示。采用該孔作為定位基準，機床測量曲軸直線度時會產生較大誤差，使得曲軸在機床上校直後無法通過V 型塊的台架檢測和ADCOL檢測儀的檢測。因此找出一種能消除曲軸大端定位誤差並且能將中心孔定位轉換為對應的V 架檢測的方法對曲軸直線度檢測是非常重要的［3］。筆者采用了一種直線度測量基準變化的方法較好地解決了這個問題。

2 模型分析

      2. 1 測量係統模型

      考察圖1 所示四缸曲軸檢測情況。四缸曲軸被測主軸頸共5 個［4］，要測量的是主軸徑的徑向跳動(擺差)及其相位，將擺差A 和相位角 的向量記成為:

      該測量值包含第5 主軸徑大頭頂尖的偏心和曲軸軸線擺動的綜合影響。

      2. 2 係統分析

      在第1 和第5 主軸頸為測量基準的V 架曲軸直線度檢測係統中［5］，考慮到曲軸主軸頸加工采用精磨，軸頸的圓柱度在0. 01 mm 以內，為了分析問題方便，可以將1、5 主軸頸在V 架測試跳動幅值視為0，即認為軸線跳動擺差完全由軸線誤差引起。為了減小大端倒角偏心造成的曲軸各主軸頸擺差測量結果的影響，並且使所測得的結果盡可能接近V 架測量情況，對模型作如下處理:將曲軸在機床實際測量軸線定義為Ⅰ，大端倒角偏心引起的曲軸中線為Ⅱ［6］。由於第1 主軸頸靠近尾座頂尖，其擺差一般很小，而且在台架測量時是V 架的支點，可以認為第1 主軸頸的擺差主要是由於大端倒角偏心引起的。為了消除大端倒角偏心對第1 主軸頸的影響，將軸線Ⅱ平移到第1主軸頸中心，如圖3 所示。

     平移後考察任意主軸頸i 和大端主軸頸5 相對於平移後的軸線Ⅲ的測量值可根據圖4 得到［7］。根據圖4 可推導出:

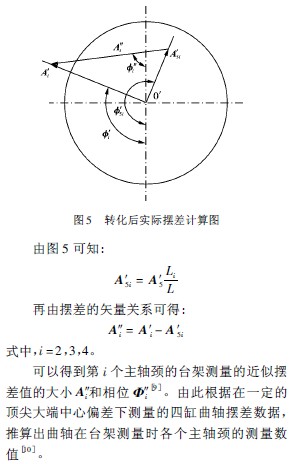

     求出以Ⅲ軸為軸線的第i 軸擺差後，繼續消除大端頂尖偏心對第i 主軸頸的影響［8］。求出大端主軸頸偏心引起的擺差A′5在第i 個主軸頸的分量A′5i，轉化後實際擺差計算圖如圖5 所示。

3 測量結果

      利用上述方法編程在全自動曲軸圓角滾壓機上和V 鐵台架以及ADCOL 檢測儀對滾壓強化並進行校直的樣本曲軸上進行測試，所測到的主軸徑最大跳動量如表1 所示。

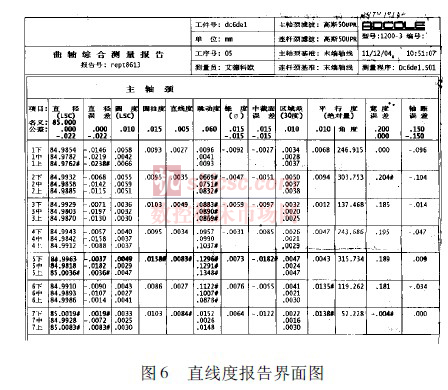

     樣本曲軸經ADCOL 檢測儀檢測的直線度報告界麵圖如圖6 所示。

4 結論

     對檢測結果進行分析，發現用該方法處理後機床測量係統測量的主軸頸最大跳動量與V 架和美國ADCOL 檢測儀檢測結果極為相近。采用該方法成功地處理了在線發動機曲軸全自動圓角滾壓機直線度檢測問題，取得了滿意的結果。實踐證明，該方法在工程實際應用中可滿足使用要求的精度，是完全可行的。
