機床導軌直線度的檢驗, 必須真實反映機床工作區內承載溜板相對工件運動軌跡的規律性要求, 故機床導軌的檢驗, 應該是準確度好、精密度高。誤差分離技術( EST ) 自20世紀80年代引入測量領域來,在測量精度及自動化程度上都具有明顯的優勢, 其特點是檢測工件直線度時不需要高精度的標準導軌, 檢測導軌直線度時不需要高精度的標準芯棒, 並且還可以實現誤差補償加工。作者著重研究時域EST 法測量機床導軌直線度的誤差, 並進行誤差分析與探討。

1 雙測頭誤差分離法測量原理

      采用雙測頭誤差分離法進行測量, 誤差分離原理如圖1所示。

      如圖1所示, 兩長導軌X、Xc同向安置, 兩個測頭V1、V2 安裝在同一個測座上, 調整兩個測頭之間的距離為l, 測座沿導軌X移動以測量Xc導軌直線度誤差。

      建立xOy 坐標係為測量基準坐標係, xOy 坐標係固結於機床導軌測量(基準) 上, xcOcyc坐標係為被測量坐標係, 固結於被測導軌的理想軸線上。兩個位移傳感器V1、V2 沿被測導軌素線方向安裝, 彼此平行且在同一個測量麵上, 測頭V1、V2 之間的距離為l。當沿Ox 移動x 時, 測頭V1、V2 就會有一組信號輸出。設V1 ( x )、V2 ( x )為它們所代表的讀數信號,顯然是一組混合信號, 其中既包含了被測導軌直線度誤差, 也包含了基準的直行運動誤差。

      設移動距離x 時, 被測導軌直線度偏差在測頭輸出信號( 采樣數據) 中反映出的誤差分量分別為S ( x )、S (x + l); 拖板直行運動誤差在測頭輸出信號中反映的誤差分量分別為R (x )、R ( x + l)。由此可以建立兩個測頭V1、V2 的輸出信號與被測導軌直線度偏差和拖板的直行運動誤差之間的等式關係:

      式( 1) 稱為雙測頭誤差分離法基本方程[ 1] 。在實際測量中是等間隔采樣, 通常選擇有限個采樣點, 因此要對連續變化的信號進行離散化處理。根據采樣定理, 選取采樣點數為N, 采樣長度為L, 滿足快速傅裏葉變換(基2FFT ) 要求, 進行離散化處理後, 可得:

      式( 2) 稱為離散化後的雙測頭誤差分離法EST基本方程。

      式( 2) 整理計算後, 得時域雙測頭誤差分離法EST 遞推公式:

      式( 3) 為時域雙測頭誤差分離法求解被測導軌直線度誤差函數的遞推公式; 式( 4) 為時域雙測頭誤差分離法求解拖板直行運動誤差中平移誤差函數的遞推公式[ 2]。

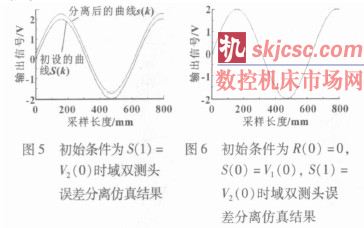

      測量開始時, 取測量起始點為測量基準坐標中的基準點, 定義為0, 即xOy 坐標係中的原點, 假定拖板直行運動誤差中平移誤差數值為0, 即R ( 0) = 0。

      將R ( 0) = 0代入式( 2), 即在起始位置, 被測導軌的直線度偏差離散值為:

      代入公式( 3)、( 4) 依次求得被測導軌和拖板的直線度偏差的一係列離散值。

2 誤差分析

      采用時域雙測頭誤差分離法測量導軌, 測量原理如圖1所示, 測量時, 被測導軌不動, 在測量裝置上裝上傳感器A、B兩測頭, 兩測頭之間的間距等於節距長度, 測量架沿同一方向每移動1個距離, 在兩測頭上分別讀出兩個數值; 數據采集卡有16個模擬輸入量通道, 可選擇兩個通道進行模數轉換, 把連續的模擬量轉換成離散的數字量, 然後傳送給計算機。測量過程中, 檢測方法、傳感器自身及安裝、測量環境都會引起誤差, 由於這些誤差的存在, 對數據處理會產生影響, 處理後的結果將直接影響到導軌的位置變化。

2.1 傳感器及其安裝引起的誤差

2．1．1 傳感器誤差

      傳感器的誤差, 用於測量結果的精確度評定。對於使用的Bi1, 5-EG08-LU 電感式傳感器, 其線性誤差滿量程? 013%; 重複精度小於等於1%, 30 m in升溫期後其小於等於015%; 溫度漂移? 0106% /e ;時間穩定性誤差011% /4 h。

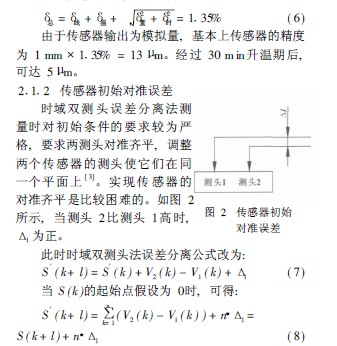

      就電感式傳感器而言, 在一般情況下, 線性度和溫度影響誤差為係統誤差, 即進行多次測量過程中,其特性曲線的形狀基本保持不變; 溫度影響誤差, 隨著傳感器的升溫, 其誤差逐漸減小。重複性誤差則屬於離散分布並且服從統計規律的隨機誤差; 隨時間變化的穩定性, 若其呈現的曲線形狀和方向已知, 可以作為係統誤差處理, 否則將其作為隨機誤差處理較合理。故此傳感器的綜合誤差為:

      此處的Sc ( k + l)和Sc ( k )分別是存在和不存在傳感器對準誤差時分離出來的結果。對齊誤差$1 的影響結果, 就是使每個采樣點的坐標位置都產生了移動, 且移動距離與各采樣點離采樣原點的距離成正比, 也就是線性移動。按照這種方式, 一條直線移動後仍然是一條直線, 隻是斜率發生變化; 一條曲線移動後, 曲線上各點到最小二乘中線(或曲線的首尾連線) 的距離仍然保持不變, 由此可知, 傳感器的對齊誤差並不影響兩點法中曲線的直線度評定。可見誤差分離方法中傳感器對準誤差是線性累積的, 對於分離結果直線度評價不產生影響。

2．1．3 測頭間距誤差

     如圖3所示, 測頭間距誤差是由於測頭在安裝時, 在測量方向上未滿足設計距離要求而造成的, 其產生的原因是測頭間距調整不準確及測頭傾斜而致。它影響傾斜測頭的采樣數據。

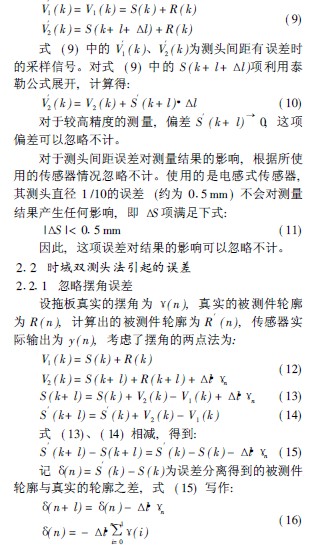

      在時域雙測頭誤差分離法中, 假設l 為采樣間距, 但由於$l的存在。測量中, 假定不V1 受影響,由式( 2) 得:

      由此可以看出, 忽略擺角分離出的被測件輪廓誤差是擺角誤差的$l倍累積。在超精密測量中, 擺角誤差一般比較小, 當$l= 15 mm 時, 1d對應的分離誤差為01072 7 Lm。而當測量使用的導軌較差, 或C( n)的符號保持不變時, 其累積和就可能較大, 導致較大的測量誤差[ 4]。

       該次實驗測量時, 被測車床為7級精度, $l=20 mm, 誤差為011 Lm。

      2．2．2 采樣步距誤差采樣步距誤差是測量架沿測量方向進給時不按采樣間隔采樣而產生的誤差, 假設測頭間距等於采樣間距l, 那麽這種誤差就是由測量架沿測量方向進給步距與測頭的間距不同而產生的。如果測量架以含有這種步距誤差的采樣步距依次進給運動, 則會產生不同於精確進給的累積誤差。設測量架沿被測導軌方向移動一個采樣步距l,所產生的步距誤差為$p,如圖4所示。

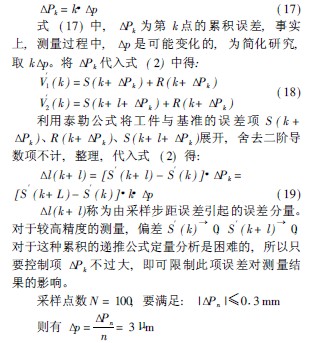

      若測量架以這種誤差走下去, 當測到第( k + 1)點時(即移動k 個采樣步距時) 測頭偏離其理想位置的距離就是采樣步距誤差的k 個累積。即

      即在采樣測量中, 每次采樣步距的誤差不大於3 Lm, 在較為精密的機床上進行測量時, 可以保證這樣的步進精度。

2．3 測量環境引起的誤差

      測量中, 由於工廠存在各種各樣的機械幹擾和電噪聲, 使測量係統的穩定性受到幹擾, 影響測量結果。

      測量係統采用了穩壓電源, 可以消除電源電壓波動時對係統穩定性的影響。若選用質量好、抗幹擾信號, 可增強測量係統的穩定性。

      此外, 測量過程可以對被測工件多次重複采樣,盡可能減少隨機誤差的影響。

2．4 誤差計算

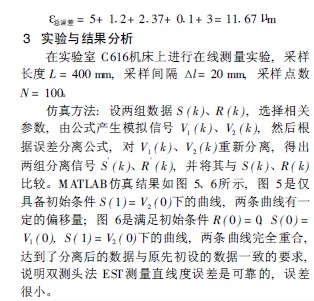

     根據分析結果, 傳感器自身精度誤差5 Lm, 傳感器測量誤差為112 Lm, 重複性測量誤差為2137 Lm, 測量方法忽略擺角誤差為011 Lm, 采樣步距誤差為3 Lm。傳感器初始對準誤差和測頭間距誤差, 對誤差分離結果沒有影響。

4 結論

      ( 1) 傳感器初始對準誤差在時域雙測頭法是線性累積, 對直線度測量與評價沒有影響。

      ( 2) 在超精密測量中, 忽略溜板的擺角進行雙測頭法誤差分離, 在溜板擺角的累積和較小時, 方法誤差較小。

      ( 3) 對於確定工件, 采樣長度一定時, 采樣點數越多, 采樣間隔越短, 測量精度越高。

      ( 4) 采用雙測頭法測量直線度誤差實用可靠、計算簡單、數據處理時間短, 對於大型機床的測量能夠滿足測量精度的要求。

      ( 5) 對誤差分離技術應用於直線度誤差測量進行有益的探討, 很容易將其推廣應用於平麵度、線輪廓度、麵輪廓度誤差測量, 進而為三坐標數控加工機床上對空間曲麵進行在線測量、補償加工提供依據。
