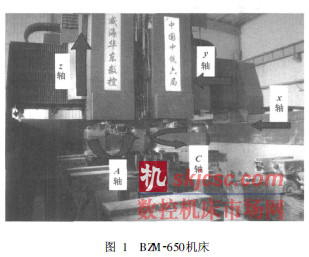

伴隨著我國高速鐵路的快速發展, 我國陸續從國外引進了一批先進的高鐵生產技術, 博格式軌道板預製技術便是其中一項, 其中軌道板打磨在博格技術中占據舉足輕重的位置, 因此打磨機正常穩定的生產是保證生產工期的關鍵因素。BZM-650是博格式軌道板專用數控磨床, 機床采用SINUMERIK 840D五軸聯動CNC係統, 見圖1。

     生產過程當中, 打磨機經常會出現一些意外的事情, 例如: 某一軸的編碼器報警、原點開關位置改變、探測頭位置改變或者測量軸受撞等, 這種情況下機床將會加工出不合格的產品。這時隻有對機床進行重新測量, 對打磨機機床配置文件內的參數進行重新設置, 才能繼續生產。為保證加工出合格的工件, 機床必須能夠對工件進行準確的定位, 那麽探測頭就成了機床與工件之間建立聯係的紐帶。作者主要探討的是如何確定探測頭與主軸中心之間、探測頭和刀具之間的相對距離等。為確定以上參數, 同時還要保證機床各軸在零位情況下, A、C 軸要完全垂直於x 軸。

1 各軸測量原理與方法

1．1 A 軸方向的測量

      繞x 軸旋轉的軸叫A 軸, 在零位情況下A 軸要完全垂直於x 軸, 也即主軸的中心線要完全垂直於x軸。這裏作者選用WISS 電主軸, 因主軸是一個實體, 取其中心線是不可行的, 但從主軸的加工情況來看, 主軸的平行度、平麵度以及粗糙度都控製在0．01 mm 以內, 因此隻需在主軸表麵測量即可。測量方法: 把千分表底座固定在支架上, 在主軸底麵清出一長段(最好與主軸等長) 較幹淨的區域,最短距離不少於600 mm, 調整千分表與主軸的距離,千分表測頭對準測量區域並頂上, 使千分表偏轉一定的角度。當主軸在y軸方向上來回運動時, 千分表偏轉的誤差控製在0.03 mm 以內最好。若偏轉誤差太大, 應對A 軸零點進行調整, 假設偏轉角度為φ, 由tanφ= △z /△y, 可以確定偏轉角度φ的值。在機床軸MD設置中對A 軸零點參數進行補償並生效後, 對A軸重新歸零, 再次進行測量, 直至偏轉誤差控製在0.03 mm 以內。

1.2 C 軸方向的測量

      繞z 軸旋轉的軸叫C 軸, 在各軸都處於零點情況下, 要求C 軸也要垂直於x 軸, 同樣的道理對C 軸的測量理論上要測量主軸的中心線, 即測量主軸表麵。見圖2。

      測量方法: 把千分表底座固定在支架上, 在主軸正麵清出一長段(最好與主軸等長) 較幹淨的區域,最短距離不少於600 mm, 調整千分表與主軸的距離,千分表測頭對準測量區域並頂上, 使千分表偏轉一定的角度。當主軸在y軸方向上來回運動時, 千分表偏轉的誤差控製在0。03 mm 以內最好。若偏轉誤差太大, 應對C 軸零點進行調整, 假設偏轉角度為, 由tanφ= △x /△y, 可以得到偏轉角度φ的值。在機床軸MD設置中對C 軸零點參數進行補償並生效後, 對C軸重新歸零並再次進行測量, 直至偏轉誤差控製在0．03 mm 以內。

1．3 y 軸方向的測量

      為保證砂輪能夠準確地磨削承軌台, 需要知道探針中心與刀具(砂輪) 之間的相對距離。由於砂輪背麵較為平整, 通常用千分表來測砂輪背麵。探針底部是一球體, 俗稱“紅寶石”, 見圖3。測量時它與軌道板直接接觸, 因此由“紅寶石” 的直徑為6 mm,通過測量探針上“ 紅寶石” 的邊緣中心點, 可算出探針中心與砂輪背麵的相對距離。

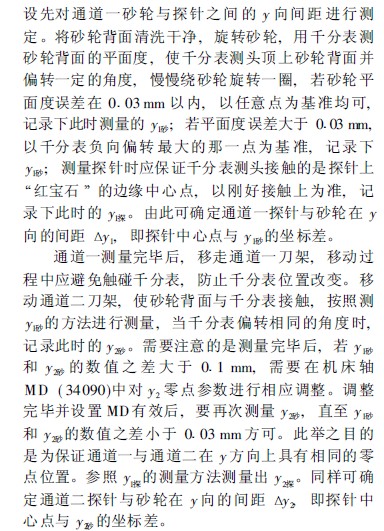

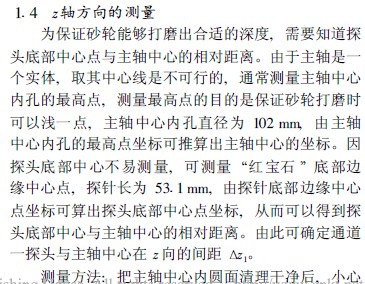

     測量方法: 首先測哪一通道均可, 這裏作者假找

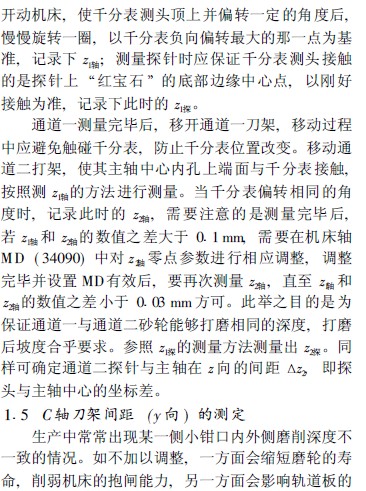

       質量數據。因此通過對機床C 軸刀架間距(y 向) 進行測定, 保證小鉗口內外側具有合適的磨削量也就顯得尤為必要。

      測量方法: 首先在C 軸零度位置處, 將砂輪背麵清洗幹淨, 緩慢移動刀架, 使千分表測頭頂上砂輪背麵並偏轉一定的角度, 並在測量位置作下標記, 同時記下此時的y0 坐標和z0 坐標; 移開C 軸刀架, 移動過程中保證千分表位置不會改變, 同時固定另一千分表使其測頭與初始千分表測頭剛好軸向接觸為準,移開初始千分表並將C 軸旋轉180°, 運行機床至z0坐標, 使千分表測頭頂上砂輪背麵(左右標記的點)並偏轉相同的角度, 記下此時的y180坐標, 則C 軸刀架間距Cy = 0.5 × (y0 - y180 )。

2 結束語

      通過生產實踐, 探討了BZM -650數控機床的測量方法。這種數控機床的測量方法, 提高了數控機床維修工作的快速性與針對性, 為生產任務的順利完成提供了設備保障.
