1 數學模型建立

      考慮不均勻的工作載荷分布的影響, 假設滾珠受到的負載沿著螺旋滾道呈比例遞減[2].

      因此設初始滾珠受到的法向載荷Po。, 滾珠所承受載荷遞減係數a。 第i 個滾珠受到法向載荷Po。所以總體滾珠的法向載荷與螺母受到的軸向推力F。之間的關係為

      式中, 幾為螺旋升角; 月為滾珠接觸角.由於。< 1, 所以公式(1) 可寫為

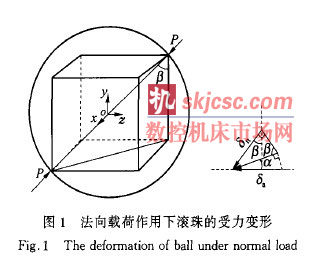

     以滾珠為受力研究對象, 分析法向彈性變形與螺母相對位移的關係. 如圖1 建立局部坐標係。O-xyz,取滾珠球心為坐標原點。, z 軸平行絲杠軸線.在兩側法向接觸力的作用下, 滾珠達到靜力平衡.因此滾珠與滾道兩側的接觸點, 及剛球的幾何中心三點在一條直線上, 兩接觸點處的法向力大小相等.

       在法向載荷的作用下, 螺母滾道麵與絲杠滾道麵

      間由於法向彈性接觸變形所產生的彈性變形量δnp為滾珠與絲杠間彈性變形δns之和, 即

      由式(7 )可以看出, 軸向彈性變形占。主要影響因素有絲杠螺旋升角幾、接觸角月以及滾珠承受載荷分布。 而且占。與載荷F。之間的關係是非線性的. 滾珠絲杠副在停頓和轉向時都會產生占。 使滾珠絲杠的運動產生一定滯後, 將直接影響到滾珠絲杠副傳動的定位精度, 其非線性特征也使控製係統的穩定性和精度很難保證.因此滾珠絲杠副的設計中, 要合理考慮螺旋升角和接觸角的參數.

2 滾珠絲杠副的彈性變形的有限元計算

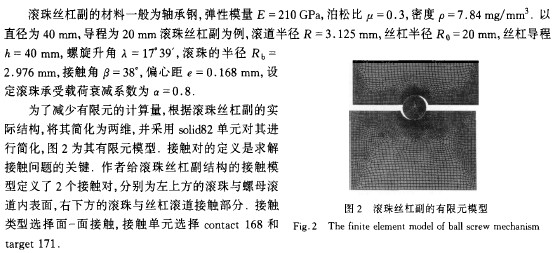

      接觸是一種高度非線性行為, 在求解過程中要確定接觸區域大小和相互位置以及接觸狀態. 有限元分析軟件A N SY S 是一種能高效求解接觸非線性問題的仿真分析軟件. 本文簡化了滾珠絲杠副的幾何模型, 采用有限元A N SY S 分析計算承受預緊載荷時的彈性變形情況.

     2. 1 有限元建模

      2. 2 載荷和約束的施加

      考慮到滾珠螺母受到預緊力或載荷時, 螺母隻是沿軸向發生彈性位移.因此對有限元模型的約束和施加載荷的方式為: 在螺母頂麵施加徑向位移約束, 絲杠軸施加軸向位移約束. 滾珠與滾道之間的接觸為彈性接觸, 在螺母的左側和絲杠的右側施加相同大小的位移約束. 因為a ns ys 采用隱式求解, 而不是顯式求解, 所以采用位移約束, 就避免施加力載荷時, 滾珠因為不能準確定位而產生竄動[6]

      2. 3 仿真結果分析

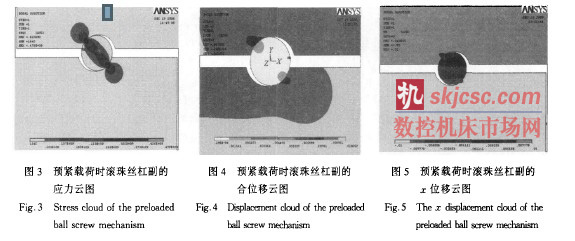

     在預緊載荷條件下的滾珠絲杠副的合應力分布見圖3. 可以看出, 滾珠與滾道之間的應力分布基本上沿著接觸軸線對稱分布.應力最大的點對稱地分布在接觸點上, 兩者的連線與x 軸成45°.這一點與實際情況基本上是相符的. 由合位移雲圖4 和x 位移雲圖5 可以看出, 位移也是沿著接觸軸線對稱分布的.

      接觸點處的合位移為0. 0 0 7 2 m m , 這與設定的軸向位移0. 01 m m 之間的比值為0. 72, 與S in4 5 的值0. 707 相差不大. 從圖4、5 中可看出滾珠的相對位移都要小於滾道的位移.

3 彈性變形的理論計算結果分析

     3. 1 接觸麵兩側彈性變形與接觸角的關係

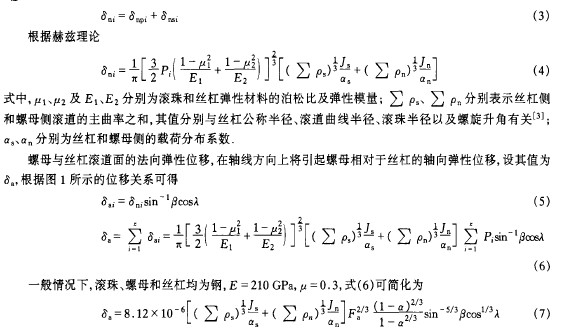

     螺母側與絲杠側在接觸點處產生的法向彈性變形量分別為δnp、δns , 根據式(4), 二者之差△δ為

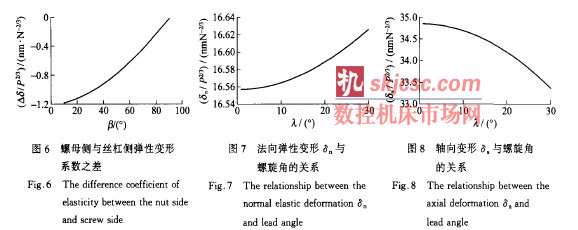

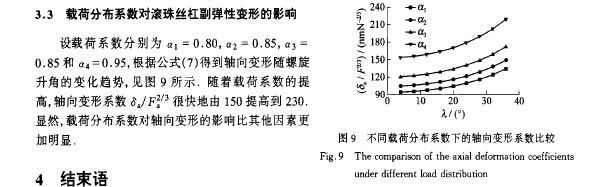

      大.然而軸向變形係數卻隨著螺旋角的增大從34. 9 減少到3. 2 , 螺旋角的增大反而減少了螺母與絲杠軸之間的彈性位移, 提高了精度.因此適當增大滾珠絲杠副的導程有利於提高滾珠絲杠副的性能.
