汽車覆蓋件模具數控加工工藝
2013-5-12 來源：長城汽車股份有限公司 作者：馬賀威 薑偉
汽車覆蓋件尤其是外板件，其形狀、尺寸精度要求較高，而覆蓋件模具尤其是高級汽車的覆蓋件（外板件）尺寸公差、形狀精度的要求更高，如果按照一般的加工工藝，難以保證模具的裝配和型麵精度。長城汽車精工模具技術有限公司是一家大型的模具公司。為了在同行業競爭中立於前列，通過高精度的機床設備，合理地優化加工參數、選擇刀具、布置數控加工工藝及模麵的精細化設計，最終實現模具的自動化加工，以此保證模具的加工精度。縮短模具製造周期。本文主要介紹我公司汽車覆蓋件模具的數控加工工藝。
一、結構麵實體編程自動化加工
1．軟件選用
為實現結構麵的自動化加工，我公司技術人員自主研發了GWNC結構麵編程軟件及自動化程序後置。
2．工藝排布
對導板麵和擋牆麵采州插銑的加工方式，以及粗插、半精插、精插的加工工藝，刀具采用插銑刀具，以提高加工效率及導滑麵、鑲塊安裝麵的加工精度，導板麵和擋牆垂直度控製在0.005mm以內。結構麵加工刀軌如圖1所示。
圖1 結構麵加工刀軌示意
通過對實休進行編程，效率提高兩倍以上，並且實現了現場無圖化加工，大大提高了加工質量，降低了發生人為異常的幾率，從而使加工的質量趨向於穩定，縮短了整個模具的製造周期。
二、型麵自動化加工
1．型麵開粗

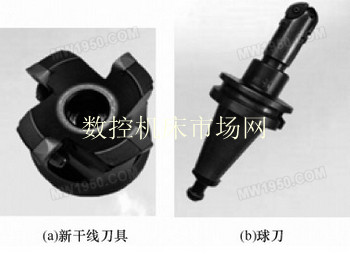

為了提高加工效率，降低刀具成本，保證設備精度,結合Tritop的檢測技術，采用φ63mm新幹線刀具（見圖2a）編製型麵開粗程序。克服了以往φ50mm球刀（見圖2b）的大切削量、低進給的加工方式，實現了輕切削、高進給的加工工藝，加工效率提升兩倍。
圖2 刀具

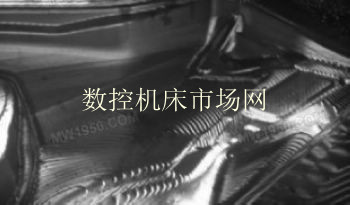

此種加工工藝方式的變革，大大提高了單位時間內的材料去除率。開粗效果如圖3所示。由於此方式是2D等高層切加工方式。可以控製圓弧進刀或曲線轉接進刀，有效地避免了直線轉接，保證了切削過程中的平穩性，也避免了由於加工中表麵斜率的變化，而造成在斜率不同的表麵上的實際步距不均勻的現象。而且，此方式還是小切削快進給的切削方式，機床噪聲小，加工效率高；低切削熱，恒定的切削載荷，可以減小刀具受力和加工硬化程度，使切削載荷與刀具磨損速率保持均衡，提高了刀具壽命和工件表麵的加工質量。
2．型麵精加工
(1)模麵精細化設計
加於是為工實現模具的裝配與調試，從而滿足衝壓件的需求。在整個過程中隻追求高速、高質量的加工往往是不夠的，而且加工的硬性條件一旦受限或確定，我們將無法再提高。今天，我們提出模麵精細化來簡化加工、減少研合、優化成型。在模具加工前期對工藝數模進行間隙處理，對衝壓件麵品容易出現缺陷的部位進行強壓設置，並對成型無影響的凹型區域進行避空處理，以減少後期的鉗工研配量。整體處理以衝壓件成型特性為基礎，改變模具凸凹模間的間隙。我公司在CHB011側圍模具通過模麵精細化處理，鉗工研合工時減少40％以上，衝壓件麵品質量也得到了提升。
(2)模具3D型麵的超精加工
①常用加工方式。型麵粗加工(餘量留0.7mm)、半精加工(餘量留0.15mm)、精加工(餘量為0)。精加工刀具選用常用的刀杆和刀片，在加工型麵側壁時刀具會產生彈刀現象。後續型麵相關部位進行淬火，淬火後型麵變形。彈刀現象和型麵變形後致使鉗工師傅的研配量加大，且型麵精度、表麵粗糙度值難以保證。
②型麵超精加工。型麵粗加丁(餘量留0.7mm)、半精加工(餘量留0.3mm)、精加工(餘量為0.05mm)、超精加工(餘量為0)。其中，模具經過半精加工後進行淬火處理，淬火處硬度要求為50～55HRC，再對模具型麵進行精加工和超精加工，大大降低了彈刀現象，減輕了淬火後較大研配量的工作強度。精加工和超精加工刀具選擇硬質合金刀杆及高耐磨的合金刀片。
圖3 新幹線型麵開粗效果
(3)自動化無人加工
為下大幅度提刀加工效率，避免發生異常，取消人為因素，我公司為自動化機床配備了齊全的自動化刀具庫，編程人員在編程軟件的基礎上也自行開發了一係列的自動化編程插件，並且從2009年開始，我公司就已經真正實現了機床無人看守的型麵自動化精加工。
三、結語
近年來，模具製造業在我國迅速發展，生產規模擴大的同時，行業競爭越來越激烈，模具行業高精度、低成本、短周期的發展趨勢，對加工工藝的要求更加嚴謹。相信模具結構麵的自動化加工、模麵的精細化設計、型麵自動化超精加工，可以極大地提高工件質量和縮短模具製造周期。
